UJ2-MBH-1-SMT-TR

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 30V(AC) USB-mini B USB 2.0 1 5 插头 水平安装,贴片安装 9.66mm(长度)*9.8mm(高度)
供应商型号: UJ2-MBH-1-SMT-TR
供应商: Master
标准整包数: 750

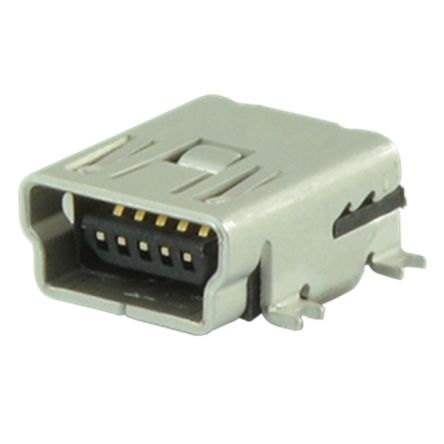

SAME SKY USB/DVI/HDMI 连接器 UJ2-MBH-1-SMT-TR

UJ2-MBH-1-SMT-TR概述


    产品简介


    UJ2-MBH-SMT 系列 是一款专为 USB 2.0 应用设计的电子元器件,型号为 UJ2-MBH-SMT。该产品是一款水平方向安装的 USB mini B 型插座,采用表面贴装(SMT)技术,广泛应用于消费电子、工业控制设备及通信设备等领域。通过提供高可靠性的机械和电气性能,UJ2-MBH-SMT 能满足多种设备对 USB 接口的需求。

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | USB 标准 USB 2.0
    | 额定输入电压 | 30 | VAC |
    | 额定输入电流 1.0 A |
    | 接触电阻 | 在终端和匹配插头之间测量 50 mΩ |
    | 绝缘电阻 | 100 | MΩ |
    | 电压耐受性(1 分钟) | 100 | VAC |
    | 插入力 35 N |
    | 拔出力 7 N |
    | 工作温度范围 -20 85 | °C |
    | 寿命 5,000 次 |
    | 阻燃等级 | UL94V-0
    | RoHS 符合性 是 |
    备注:
    1. 测试条件为 20mV/100mA。
    2. 所有规格在 15~35°C、湿度 25~85%、大气压 86~106kPa 下测量,除非另有说明。

    产品特点和优势


    UJ2-MBH-SMT 的主要特点和优势包括:
    1. USB 2.0 标准支持:兼容高速数据传输,确保高效的数据交换。
    2. 耐用设计:5,000 次的拔插寿命,适合高频使用的场景。
    3. 高可靠性:接触电阻低至 50mΩ,确保稳定可靠的信号传输。
    4. 环保合规:符合 RoHS 标准,绿色制造,无毒害。
    5. 优异的阻燃性能:UL94V-0 级别确保在恶劣环境下保持稳定。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:如智能手机、平板电脑的扩展坞。
    - 工业设备:用于工厂自动化设备的数据接口。
    - 通信设备:支持快速数据同步的便携式路由器。
    使用建议:
    1. 在安装时注意保持插座与 PCB 的正确对齐,避免插入时产生应力。
    2. 焊接前需确认回流焊温控曲线符合 260°C 的标准。
    3. 建议在使用过程中尽量减少频繁拔插次数,以延长使用寿命。

    兼容性和支持


    UJ2-MBH-SMT 与市面上大多数 USB 2.0 设备完全兼容。厂商提供了一年的有限质保服务,同时可通过官网获取详细的技术文档和支持资源。客户还可选择 Tape & Reel 包装方式,方便大规模生产。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座接触不良 | 检查接触电阻是否超标;清洁针脚表面。|
    | 插拔力过大 | 确认焊接质量;调整 PCB 板的设计参数。|

    总结和推荐


    综上所述,UJ2-MBH-SMT 系列 USB 接收器凭借其高可靠性、卓越的性能和广泛的应用场景,成为电子设备中不可或缺的核心组件。特别是在需要高频率数据传输和耐用性的场合,其表现尤为突出。因此,我们强烈推荐此产品用于相关领域,尤其适合对成本效益和性能要求较高的应用。
    联系制造商获取更多详细信息和定制化解决方案,以满足特定需求。

UJ2-MBH-1-SMT-TR参数

参数
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-mini B
公母头 插头
规格 USB 2.0
长*宽*高 9.66mm(长度)*9.8mm(高度)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

UJ2-MBH-1-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ2-MBH-1-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ2-MBH-1-SMT-TR UJ2-MBH-1-SMT-TR数据手册

UJ2-MBH-1-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
