UJ32-C-H-G-SMT-TR

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 20VDC 1 24 RCP 贴片安装,通孔安装 9.65mm(长度)*10mm(高度)
供应商型号: 2223-UJ32-C-H-G-SMT-TRDKR-ND
供应商: Digi-Key
标准整包数: 1

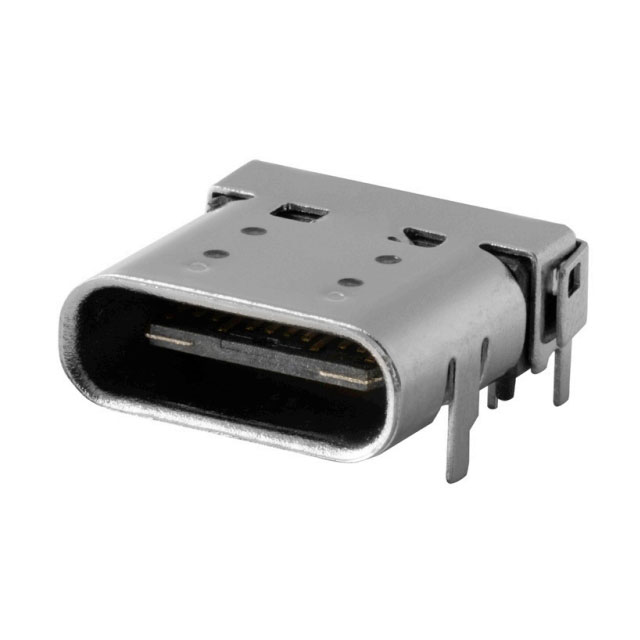

SAME SKY USB/DVI/HDMI 连接器 UJ32-C-H-G-SMT-TR

UJ32-C-H-G-SMT-TR概述

    # USB Type C 接收器技术手册

    产品简介


    UJ32-C-H-G-SMT-TR 是一款适用于USB 3.2 Gen 2x2标准的Type C接口接收器。这种接口提供高达20 Gbit/s的数据传输速度,具有出色的传输能力和可靠性。UJ32-C-H-G-SMT-TR广泛应用于各种消费电子产品,如智能手机、笔记本电脑、平板电脑等。该产品通过再流焊工艺与电路板连接,采用卷带式包装,便于自动化生产和组装。

    技术参数


    以下是UJ32-C-H-G-SMT-TR的主要技术规格和技术参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | : | : | : | : |
    | USB 标准 | 支持USB 3.2 Gen 2x2
    | 额定输入电压 | 20 Vdc
    | 输入电流(电源引脚) | 汇总测试条件 | 5.0 A |
    | 输入电流(VCONN引脚) 1.25 A |
    | 输入电流(其他信号引脚) 0.25 A |
    | 接触电阻 40 mΩ |
    | 绝缘电阻 | 相邻触点之间 | 100 MΩ |
    | 耐压(相邻触点间) 100 Vac |
    | 插入力 | 速率12.5 mm/min | 5 20 | N |
    | 拔出力 | 速率12.5 mm/min | 8 20 | N |
    | 寿命 | 200次/小时 | 10,000 cycles |
    | 工作温度范围 -40 85 | °C |
    | 阻燃等级 | UL94V-0
    | RoHS合规性 | 符合

    产品特点和优势


    1. 高速数据传输:支持高达20 Gbit/s的数据传输速度,满足高性能数据传输需求。
    2. 可靠性高:通过严格的耐压、绝缘电阻和接触电阻测试,确保长期稳定工作。
    3. 兼容性强:符合USB 3.2 Gen 2x2标准,可与多种USB设备兼容。
    4. 耐用设计:插入力和拔出力经过精确控制,使用寿命长达10,000次。
    5. 环保材料:采用UL94V-0阻燃等级材料,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:用于USB Type C接口,实现高速数据传输和充电功能。
    - 笔记本电脑:作为设备的扩展接口,提供更多的连接选项。
    - 智能穿戴设备:小型化设计使其适合应用于紧凑的空间。
    使用建议
    - 在使用前检查焊接温度曲线,确保焊接温度在255℃至260℃之间。
    - 确保焊接后的产品在25℃至30℃环境下存储,相对湿度保持在65%至70%之间。
    - 在插入或拔出插头时,避免过度用力,以防止接触不良。

    兼容性和支持


    UJ32-C-H-G-SMT-TR 可与其他USB 3.2 Gen 2x2标准的设备兼容。制造商提供了详细的焊接温度曲线和包装信息,确保产品能够正确安装并正常运行。同Sky公司还提供了为期一年的有限保修服务,客户可以访问官方网站获取完整的保修信息和支持资源。

    常见问题与解决方案


    1. 如何处理焊接后的产品损坏?
    - 解决办法:重新焊接之前,请确认焊接温度和时间曲线是否正确,使用合适的焊接工具进行操作。
    2. 产品无法识别连接的设备怎么办?
    - 解决办法:检查USB电缆和设备端口是否连接正确,尝试更换不同的USB电缆或设备端口。
    3. 如何确保产品的防静电保护?
    - 解决办法:在操作产品前,请佩戴防静电手环,并在防静电工作台上操作。

    总结和推荐


    UJ32-C-H-G-SMT-TR是一款高性能的USB Type C接口接收器,其卓越的传输能力和可靠的性能使其成为众多高端设备的理想选择。凭借其出色的兼容性和长期稳定性,这款产品在各种应用场景中表现出色。因此,我们强烈推荐使用这款产品。
    如果您有任何进一步的技术疑问或需要购买信息,请访问 [Same Sky官网](https://www.sameskydevices.com/)。

UJ32-C-H-G-SMT-TR参数

参数
额定电压 20VDC
端口数 1
触头数量 24
类型 -
公母头 RCP
规格 -
长*宽*高 9.65mm(长度)*10mm(高度)
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UJ32-C-H-G-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ32-C-H-G-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ32-C-H-G-SMT-TR UJ32-C-H-G-SMT-TR数据手册

UJ32-C-H-G-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.84 ¥ 15.548
10+ $ 1.4105 ¥ 11.9186
50+ $ 1.1769 ¥ 9.7533
100+ $ 1.1067 ¥ 9.1715
250+ $ 1.0202 ¥ 8.4552
500+ $ 0.9594 ¥ 7.9514
库存: 1070
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.54
