首页  >  产品百科  >  UJ31-CH-G2-SMT-TR

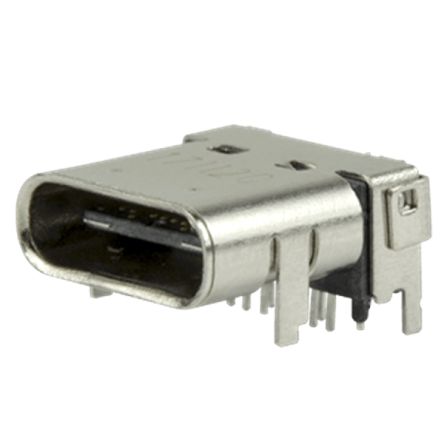

UJ31-CH-G2-SMT-TR

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 20V USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 板安装,水平安装,贴片安装,通孔安装 9.65mm(长度)*10mm(高度)
供应商型号: UA-UJ31-CH-G2-SMT-TR
供应商: 海外现货
标准整包数: 800
SAME SKY USB/DVI/HDMI 连接器 UJ31-CH-G2-SMT-TR

UJ31-CH-G2-SMT-TR概述


    产品简介


    UJ31-CH-G2-SMT-TR USB接收器
    UJ31-CH-G2-SMT-TR 是一款符合USB 3.2 Gen 2标准的Type C USB接收器。它主要用于提供高速数据传输,适用于各种电子设备和系统。此款接收器具有10 Gbit/s的数据传输速度,同时支持回流焊接和盘式包装(tape & reel),便于自动化生产和安装。

    技术参数


    | 参数 | 规格 |

    | USB标准 | USB 3.2 Gen 2 |
    | 额定输入电压 | 20 Vdc |
    | 接触电阻 | 40 mΩ |
    | 绝缘电阻 | 100 MΩ |
    | 耐压能力 | 100 Vac |
    | 插入力 | 5 N 至 20 N |
    | 拔出力 | 8 N 至 20 N |
    | 使用寿命 | 10,000次插拔循环 |
    | 工作温度范围 | -25°C 至 80°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 阻燃等级 | UL94V-0 |
    | RoHS符合性 | 是 |

    产品特点和优势


    UJ31-CH-G2-SMT-TR USB接收器具备以下特点和优势:
    1. 高速数据传输:支持USB 3.2 Gen 2,数据传输速率高达10 Gbit/s,满足高性能设备的需求。
    2. 高可靠性:耐用设计,可承受高达10,000次插拔循环,确保长期稳定运行。
    3. 易于焊接:支持回流焊接,适合自动化生产线。
    4. 环保材料:阻燃材料符合UL94V-0标准,RoHS认证,环保且安全可靠。

    应用案例和使用建议


    应用案例:UJ31-CH-G2-SMT-TR广泛应用于笔记本电脑、平板电脑、智能手机、游戏机和其他需要高速数据传输和充电功能的电子设备中。
    使用建议:
    1. PCB布局建议:参考手册中的PCB布局图,确保信号线和电源线的合理布线,以减少干扰。
    2. 焊接工艺控制:严格控制焊接温度和时间,遵循手册中的焊接曲线,确保焊接质量。
    3. 保护措施:在使用过程中注意防止物理损坏,避免过度弯曲或受压。

    兼容性和支持


    UJ31-CH-G2-SMT-TR 具有良好的兼容性,可与其他USB Type C设备无缝连接。制造商Same Sky提供了详尽的技术支持和一年的有限保修服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. Q:焊接时温度过高会导致什么问题?
    - A: 过高的焊接温度可能导致焊点变脆或产生气泡,影响焊接质量和产品的使用寿命。请严格按照焊接曲线操作。
    2. Q:如何延长使用寿命?
    - A: 确保正确的焊接工艺、合理的使用条件和定期维护可以显著延长使用寿命。

    总结和推荐


    总结:
    UJ31-CH-G2-SMT-TR USB接收器以其高速数据传输、高可靠性和易于安装等特点,在各类高性能电子设备中表现出色。它是一款经过精心设计和严格测试的产品,值得信赖。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐使用UJ31-CH-G2-SMT-TR USB接收器,特别是在对数据传输速度和产品寿命有较高要求的应用环境中。

UJ31-CH-G2-SMT-TR参数

参数
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 20V
端口数 1
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
长*宽*高 9.65mm(长度)*10mm(高度)
安装方式 板安装,水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UJ31-CH-G2-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ31-CH-G2-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ31-CH-G2-SMT-TR UJ31-CH-G2-SMT-TR数据手册

UJ31-CH-G2-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.5375 ¥ 12.8843
库存: 1600
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 10307.44
