UJ2-MIBH-4-SMT-TR

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 水平安装,贴片安装,通孔安装 7.5mm(长度)*11.8mm(高度)
供应商型号: 26M-UJ2-MIBH-4-SMT-TR
供应商: 云汉优选
标准整包数: 1

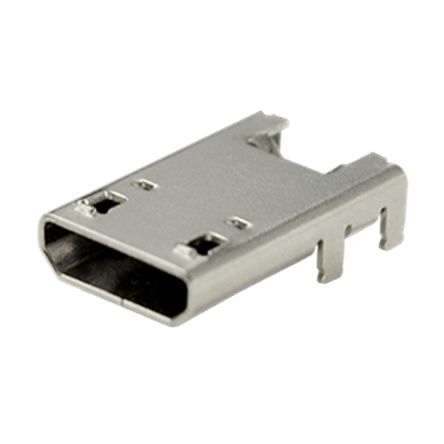

SAME SKY USB/DVI/HDMI 连接器 UJ2-MIBH-4-SMT-TR

UJ2-MIBH-4-SMT-TR概述

    UJ2-MIBH-4-SMT USB Receptacle 技术手册

    产品简介


    UJ2-MIBH-4-SMT 是一款 USB micro B 类插座,符合 USB 2.0 标准。该产品采用水平安装方式,适合表面贴装工艺。它被广泛应用于各类电子设备中,如智能手机、平板电脑、移动电源以及其他需要USB接口的数据传输和充电设备。

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | USB 标准 USB 2.0
    | 额定输入电压 30 Vac
    | 额定输入电流(针脚 1, 5) 1.8 A
    | 额定输入电流(针脚 2, 3, 4) 0.5 A
    | 接触电阻(两终端之间和匹配插头) 30 mΩ
    | 绝缘电阻(250 Vdc,持续 1 分钟) 100 MΩ
    | 耐压(1 分钟) 250 Vac
    | 插入力 35 N
    | 拔出力 8 N
    | 工作温度范围 -25 85 | °C |
    | 寿命 10,000 cycles
    | 阻燃等级 UL94V-0 |
    | RoHS 符合性 是 |

    产品特点和优势


    UJ2-MIBH-4-SMT USB Receptacle 具有多项显著特点和优势:
    1. 高标准接触可靠性:出色的接触电阻和耐压能力确保了稳定的数据传输和电流承载。
    2. 耐用性:10,000次循环的寿命使其非常适合高频率使用的设备。
    3. 易于焊接:卓越的可焊性使得表面贴装工艺更加简单高效。
    4. 广泛的兼容性:支持 USB 2.0 标准,确保与多种设备的兼容性。

    应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑:作为数据传输和充电端口,适应现代设备的需求。
    - 便携式设备:适用于移动电源、便携式音箱等便携式设备。
    - 工业控制设备:用于工业自动化设备的数据通信和电源管理。
    使用建议:
    1. 在焊接过程中,请严格遵循规定的温度曲线进行操作,以保证最佳的焊接效果。
    2. 确保产品的插拔力度在推荐范围内,避免过度用力导致损坏。
    3. 注意保持适当的接触电阻,以保证长期的可靠性能。

    兼容性和支持


    该产品兼容所有符合 USB 2.0 标准的设备。厂商提供一年有限保修,并在官网提供完整的保修信息。此外,公司还提供了丰富的资源,包括产品页面、3D模型和PCB布局图,方便用户进一步了解和使用该产品。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象。
    - 解决办法:检查并调整焊接温度曲线,确保温度达到标准范围。可以咨询技术支持获取详细指导。
    2. 问题:接触电阻过高。
    - 解决办法:检查焊接质量,确保引脚与PCB连接紧密。必要时可更换新设备。

    总结和推荐


    综上所述,UJ2-MIBH-4-SMT USB Receptacle 是一款高性能、高可靠性的电子元件,适用于各类电子设备。它的多项优势使其在市场上具有很强的竞争力。我们强烈推荐使用这款产品来满足您的设计需求。

UJ2-MIBH-4-SMT-TR参数

参数
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
长*宽*高 7.5mm(长度)*11.8mm(高度)
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UJ2-MIBH-4-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ2-MIBH-4-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ2-MIBH-4-SMT-TR UJ2-MIBH-4-SMT-TR数据手册

UJ2-MIBH-4-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
