UJ2-AV-1-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 30V(AC) USB-A (USB TYPE-A) USB 2.0 1 4 插头 垂直安装,通孔安装
供应商型号: UA-UJ2-AV-1-TH
供应商: 海外现货
标准整包数: 80

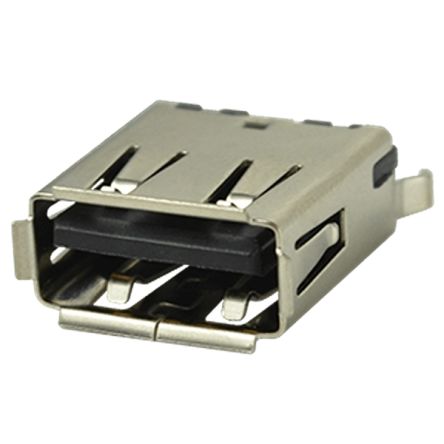

SAME SKY USB/DVI/HDMI 连接器 UJ2-AV-1-TH

UJ2-AV-1-TH概述

    # USB Receptacle UJ2-AV-TH 技术手册

    产品简介


    产品名称: USB Receptacle UJ2-AV-TH
    产品类型: USB Type A 插座
    主要功能: 支持USB 2.0标准,适用于垂直安装并通过通孔焊接方式固定
    应用领域: 广泛应用于各种需要USB接口的产品中,如计算机外设、消费电子、工业设备等

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | USB标准 | USB 2.0 | - | - | - | - |
    | 额定输入电压 | - | 30 | - | VAC |
    | 额定输入电流 | - | - | 1.0 | A |
    | 触点电阻(介于端子和匹配插头之间) | 20mV/100mA时测量 | - | 30 | mΩ |
    | 绝缘电阻 | - | - | 1000 | MΩ |
    | 耐压能力(持续1分钟) | - | - | 500 | VAC |
    | 插入力 | - | - | 35 | N |
    | 拔出力 | - | - | 10 | N |
    | 工作温度 | - | -20 | 85 | °C |
    | 使用寿命 | - | - | 1,500 | 周期 |
    | 阻燃等级 | - | - | UL94V-0 | - |
    | RoHS认证 | - | - | 是 | - |
    注:
    1. 触点电阻是在20mV/100mA条件下测量的。
    2. 所有规格均在15~35°C、25~85%湿度和86~106kPa大气压力下测得,除非另有说明。

    产品特点和优势


    产品特点:
    - USB Type A 接口: 支持主流的USB 2.0标准,适用于广泛的USB设备。
    - 垂直安装: 便于板上布局设计,节省空间。
    - 通孔焊接: 可靠性强,适用于大多数电路板安装。
    - 高耐久性: 经过1500次循环测试,确保长期稳定运行。
    - 阻燃材料: 采用UL94V-0级材料,符合安全要求。
    - 环保材料: 符合RoHS标准,无有害物质。
    产品优势:
    - 广泛的应用范围: 由于其可靠的性能和广泛的标准支持,适用于多种工业和消费电子产品。
    - 易于安装和使用: 简单的设计使其易于安装和维护。
    - 高性价比: 在满足严格标准的同时,提供良好的价格性能比。

    应用案例和使用建议


    应用案例:
    - 计算机主板上的USB接口。
    - 消费电子产品如数码相机和手机的充电和数据传输接口。
    - 工业自动化设备的数据传输接口。
    使用建议:
    - 在设计电路板时,需考虑USB接口的位置和走线布局,以避免信号干扰。
    - 确保所有连接处紧固,防止因接触不良导致信号不稳定。
    - 使用合适的通孔焊料进行焊接,以提高焊接质量和可靠性。

    兼容性和支持


    兼容性:
    - 与市场上大多数USB 2.0设备兼容,适用于不同品牌的USB设备。
    支持和服务:
    - CUI Devices(现更名为Same Sky)提供一年的有限保修服务。更多保修信息请访问官网。
    - 用户可以在官网上找到详细的产品文档和技术支持资源。

    常见问题与解决方案


    常见问题:
    1. 如何确保USB接口的插入力足够?
    - 解决方案: 确保正确安装,检查触点是否有损坏或腐蚀。必要时更换新的触点或重新焊接。
    2. USB接口信号不稳定怎么办?
    - 解决方案: 检查线路是否有干扰,调整接地和屏蔽措施。确保使用优质的电缆和连接器。
    3. 如何确定USB接口的工作温度范围?
    - 解决方案: 查阅产品手册,确保在规定的温度范围内使用。对于极端环境,可能需要额外的防护措施。

    总结和推荐



    总结

    :
    - UJ2-AV-TH USB Receptacle是一款功能强大且可靠的USB接口产品。它不仅具有优异的技术参数,还具备多种应用领域的适应性。其垂直安装和通孔焊接设计,使其在实际应用中更加便捷可靠。
    推荐:
    - 推荐使用: 这款产品因其高性能、高可靠性以及广泛的应用范围,非常适合作为各类电子设备中的USB接口组件。对于那些寻求高质量USB接口解决方案的工程师和设计师来说,UJ2-AV-TH是理想的选择。

UJ2-AV-1-TH参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

UJ2-AV-1-TH厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ2-AV-1-TH数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ2-AV-1-TH UJ2-AV-1-TH数据手册

UJ2-AV-1-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1680+ $ 0.1713 ¥ 1.4351
4880+ $ 0.1563 ¥ 1.3094
库存: 25360
起订量: 1680 增量: 80
交货地:
最小起订量为:1680
合计: ¥ 2410.96
