首页  >  产品百科  >  UJ31-CH-G-SMT-TR-67

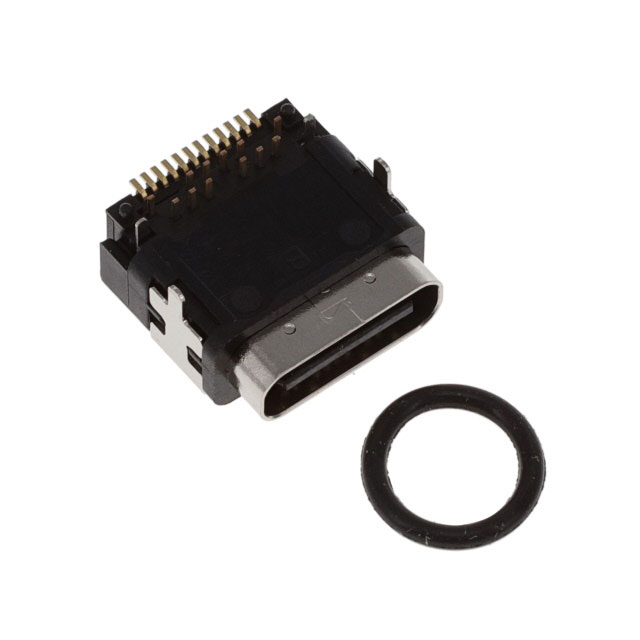

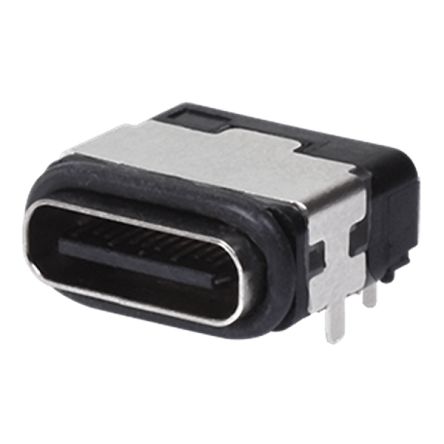

UJ31-CH-G-SMT-TR-67

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 20VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 水平安装,贴片安装,通孔安装
供应商型号: UJ31-CH-G-SMT-TR-67
供应商: 国内现货
标准整包数: 1
SAME SKY USB/DVI/HDMI 连接器 UJ31-CH-G-SMT-TR-67

UJ31-CH-G-SMT-TR-67概述

    UJ31-CH-G-SMT-TR-67 USB 接口技术手册

    产品简介


    UJ31-CH-G-SMT-TR-67 是一款 USB 接口产品,符合 USB 3.2 Gen 2 标准,具有极高的数据传输速度(最高可达 10 Gbit/s)。它采用表面贴装(SMT)方式,适用于各类消费电子、工业控制设备及计算机外围设备等领域。这款 USB 接口不仅具备出色的电气性能,还具有优异的防护等级(IP67),能在恶劣环境下可靠工作。

    技术参数


    - USB 标准: USB 3.2 Gen 2
    - 额定输入电压: 20 Vdc
    - 额定输入电流:
    - 功率针(A4, A9, B4, B9): 5.0 A
    - 地线针(A1, A12, B1, B12): 1.25 A
    - VCONN 针(A5, B5): 1.25 A
    - 其他信号针(单个): 0.25 A
    - 接触电阻: ≤40 mΩ
    - 绝缘电阻: ≥100 MΩ
    - 耐压: 100 Vac
    - 插入力: 5-20 N
    - 拔出力: 8-20 N
    - 使用寿命: 10,000 次插拔
    - 工作温度: -25°C ~ 85°C
    - 阻燃等级: UL94V-0
    - 防水等级: IP67

    产品特点和优势


    UJ31-CH-G-SMT-TR-67 的独特之处在于其卓越的数据传输能力和优异的防护等级。以下是其主要特点和优势:
    - 高速数据传输: 最高可达 10 Gbit/s,满足现代高性能需求。
    - 防水防尘: IP67 防护等级,适合户外或恶劣环境使用。
    - 表面贴装技术: 简化组装过程,提高生产效率。
    - 兼容多种电源和信号针: 支持多种供电和信号需求,适用于不同应用场景。

    应用案例和使用建议


    这款 USB 接口广泛应用于各种设备中,如笔记本电脑、智能手机、工业控制系统等。实际应用中,用户可以根据以下建议来优化产品使用:
    - 确保正确的连接顺序: 按照 PIN 连接表进行正确连接,以避免信号干扰。
    - 注意安装环境: 特别是在湿度较高或温差较大的环境中,应注意保护措施,以免影响接口性能。
    - 定期检查连接状态: 在使用一段时间后,应定期检查接口的接触电阻和绝缘电阻,以确保其正常工作。

    兼容性和支持


    UJ31-CH-G-SMT-TR-67 与其他标准 USB 设备兼容,可以方便地集成到现有系统中。制造商提供一年有限保修,并提供全面的技术支持,包括技术咨询、故障排除等服务。此外,所有更新和变化都会在官方网站上及时公布,用户可以随时查看最新信息。

    常见问题与解决方案


    1. 问题: 插入力过大
    - 解决方案: 确认焊接质量和焊点分布均匀,必要时重新调整焊接工艺。
    2. 问题: 数据传输不稳定
    - 解决方案: 检查接头连接是否牢固,确保所有引脚正确连接,并检查 PCB 设计是否合理。
    3. 问题: 接口受潮导致性能下降
    - 解决方案: 将设备放置于干燥环境中,必要时采取除湿措施,并定期检查接口的绝缘电阻。

    总结和推荐


    UJ31-CH-G-SMT-TR-67 是一款高性能的 USB 接口,其出色的电气特性和卓越的防护能力使其成为各类电子产品不可或缺的重要部件。无论是从数据传输速度还是工作环境适应性来看,这款产品都表现出色。因此,我们强烈推荐将其用于需要高速数据传输和可靠性的应用场景中。

UJ31-CH-G-SMT-TR-67参数

参数
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 20VDC
端口数 1
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UJ31-CH-G-SMT-TR-67厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ31-CH-G-SMT-TR-67数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ31-CH-G-SMT-TR-67 UJ31-CH-G-SMT-TR-67数据手册

UJ31-CH-G-SMT-TR-67封装设计

查看详情并下载
Symbol
Footprint
3D Model
