L60030C3C

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 3 无 30A 底座安装
供应商型号: 576-L60030C3C
供应商: Mouser
标准整包数: 1

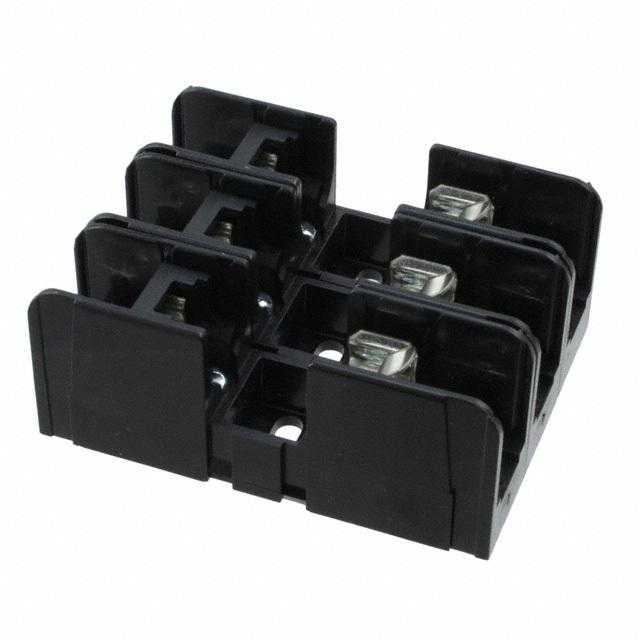

LITTELFUSE 断路器 L60030C3C

L60030C3C概述

    Littelfuse LF Series Fuse Blocks 技术手册解析

    1. 产品简介


    LF系列是Littelfuse生产的工业级保险丝块,适用于高压(600V)应用场合。本系列包括Class CC、Class CD及Midget保险丝块,提供额定电流为30A和60A两种选择。这些保险丝块主要用于保护电气系统免受过载和短路的影响,广泛应用于工业自动化、配电系统、通信设备及其他需要高可靠性电力保护的应用领域。

    2. 技术参数


    - 电压等级: 600V AC/DC
    - 电流等级:
    - Class CC 和 Midget: 30A
    - Class CD: 60A
    - Combination Class CC & Midget: 30A
    - 电气特性:
    - 气隙击穿电压: 最小1200V
    - 过流耐受能力:
    - Class CC: 200kA
    - Midget: 10kA, 20kA 或 100kA(取决于所用保险丝)
    - Class CD: 200kA
    - 材料:
    - 钢板:镀锌钢
    - 熔丝座:镀锡铜合金
    - 盒端子:铜
    - 底座:热塑性塑料
    - 认证: UL Recognized、CSA Certified
    - 环保: RoHS 合规、无铅
    - 安装: 可选 DIN 铁轨安装和通用孔位安装
    - 环境温度: 工作温度范围 -40°C 到 +85°C

    3. 产品特点和优势


    - 节省空间设计: 紧凑结构,特别适合紧凑型设计需求
    - 安装便捷: 提供多种安装选项,如DIN铁轨安装和通用安装孔位,便于用户快速更换
    - 安全性增强: 所有保险丝块均有指示功能,有助于维护人员快速识别故障状态
    - 熔断器拒绝功能: 防止误插入不符合要求的保险丝,确保电路的安全运行
    - 抗阻低: 采用剪切设计减少电阻和热量产生,提高整体效率
    - 非DIN铁轨安装块: 具有互锁功能,允许多极并联,灵活性高

    4. 应用案例和使用建议


    - 工业自动化系统: LF系列保险丝块在大型自动化生产线中用于提供关键的电力保护。为了进一步提高系统稳定性,建议将不同电流级别的保险丝块进行组合使用。
    - 通信设备: 在电信设施中,保险丝块通常用于服务器机房或电信基站内,保护高价值设备不受瞬时过载损坏。对于敏感电子组件,建议额外配备备用保险丝以防止系统停机。

    5. 兼容性和支持


    - LF系列保险丝块可与市面上大多数标准DIN铁轨兼容,方便安装于现有配电系统中。Littelfuse提供全面的技术支持,包括详细的安装指南、常见问题解答和保修服务。

    6. 常见问题与解决方案


    - Q: 如何正确安装保险丝块?
    - A: 确认保险丝块符合您的电气需求,按照制造商提供的安装手册操作。务必使用正确的扭矩工具紧固螺丝以避免接触不良。
    - Q: 如何确定保险丝块的过流容量?
    - A: 查看保险丝块的产品编号和对应技术规格表。对于L600CM组合式保险丝块,可以查阅产品编号后缀来确认其过流能力。
    - Q: 当前工作温度超出规范范围怎么办?
    - A: 若长期处于极端温度环境中,可能会影响保险丝块性能。应考虑采取额外的冷却措施或选择更高温评级的产品。

    7. 总结和推荐


    综上所述,LF系列保险丝块以其高效可靠的电力保护功能,在多个行业都有着广泛的应用。其高安全性设计和易于安装的特点使其成为各种复杂应用场景的理想选择。强烈推荐给那些寻求高质量电力保护解决方案的专业工程师和采购人员。

L60030C3C参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 30A
极数 3
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

L60030C3C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

L60030C3C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE L60030C3C L60030C3C数据手册

L60030C3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 82.324 ¥ 695.6378
6+ $ 54.7884 ¥ 462.962
12+ $ 50.7816 ¥ 429.1045
54+ $ 44.7195 ¥ 377.8798
102+ $ 43.5015 ¥ 367.5877
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 695.63
