03453LS8HXNP

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装 44.45mm(高度)
供应商型号: 03453LS8HXNP-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 03453LS8HXNP

03453LS8HXNP概述


    产品简介

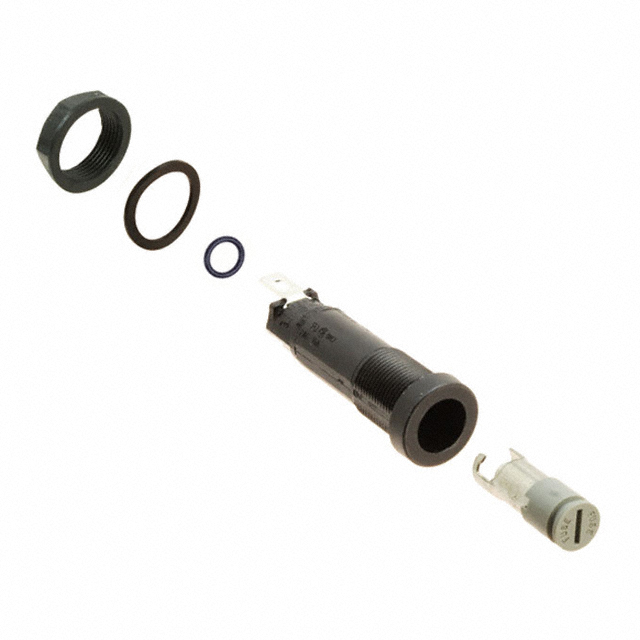

    本产品为Littelfuse公司的Enclosed Fuseholders(封闭式保险丝座),是一款适用于面板安装的管状保险丝座,能够容纳3AB、3AG、5×20mm及2AG四种尺寸的保险丝。其设计旨在防止电击,并符合IEC标准60127-6的要求。通过更换不同的旋钮,可以适应不同类型的保险丝,从而减少库存,提高灵活性。该产品提供了五种不同的保险丝座类型,并提供两种旋钮样式(螺丝刀槽或手指抓握)和两种接线端子样式(双用途和快速连接)。其坚固耐用的设计使其在多种应用场景中表现出色。

    技术参数


    - 兼容保险丝:3AB、3AG、5×20mm 和 2AG
    - 绝缘电阻:至少10,000兆欧(在500V直流条件下)
    - 接触电阻:小于0.005欧姆(电流高达1安培)
    - 额定电流:
    - 3AG/AB:20A @ 250V
    - 5×20mm:20A @ 250V
    - 2AG:10A @ 250V
    - 温度范围:-40°C至+85°C
    - 材料:
    - 保险丝座主体:黑色填充玻璃塑料(UL94V0)
    - 旋钮:灰色、蓝色或黑色填充玻璃塑料(UL94V-0)
    - 六角螺母:黑色填充玻璃塑料
    - 接线端子:
    - 铜合金,锡镀层
    - 接线端子样式:
    - 双用途端子:直径0.187英寸,可焊接或快速连接
    - NEMA快速连接端子:直径0.187英寸
    - NEMA/DIN快速连接端子:直径0.250英寸

    产品特点和优势


    - 多功能性:兼容多种保险丝,减少库存。
    - 安全性高:符合IEC标准60127-6,消除电击风险。
    - 易于识别:不同大小的保险丝通过颜色和字母标识,方便识别。
    - 抗振动:弹簧加载的锁定机制提供了防松功能。
    - 安装简单:提供多种接线端子样式,适用于不同的安装需求。

    应用案例和使用建议


    该保险丝座广泛应用于工业控制系统、电力分配系统以及各种家用电器中。例如,在工业环境中,这些保险丝座可用于保护电机和其他关键设备;在家用电器中,它们用于电路保护。建议在选择和安装时注意以下几个方面:
    - 确保保险丝的尺寸和型号与保险丝座相匹配。
    - 在高振动环境下使用时,确保弹簧加载的锁定机制正常工作。
    - 根据实际应用需求选择合适的接线端子样式。

    兼容性和支持


    该保险丝座具有良好的兼容性,适用于广泛的保险丝类型和应用场景。制造商提供了多种配件和安装工具,以便于安装和维护。如需更多支持,用户可以通过Littelfuse官方网站获取详细的技术文档和售后服务。

    常见问题与解决方案


    - Q: 保险丝无法正确插入保险丝座?
    - A: 检查保险丝的型号和尺寸是否与保险丝座匹配,确保正确安装旋钮。
    - Q: 保险丝座出现接触不良?
    - A: 清理保险丝座的接触点,确保无灰尘和氧化物。如问题依旧,检查是否需要更换保险丝座。
    - Q: 保险丝座安装后不稳定?
    - A: 检查安装孔是否符合要求,确保螺纹和螺母安装牢固。

    总结和推荐


    综上所述,Littelfuse的345系列封闭式保险丝座是一款高度可靠且多功能的产品,适用于各种工业和家庭应用。其优秀的安全性和兼容性使其在市场上具有较强的竞争力。推荐给那些需要高可靠性和易于安装的场合。如果您正在寻找一种能够在多种应用中表现出色的保险丝座,这款产品无疑是值得考虑的选择。

03453LS8HXNP参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
长*宽*高 44.45mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03453LS8HXNP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03453LS8HXNP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03453LS8HXNP 03453LS8HXNP数据手册

03453LS8HXNP封装设计

查看详情并下载
Symbol
Footprint
3D Model
