03453RF8X

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装
供应商型号: ZT-03453RF8X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03453RF8X

03453RF8X概述


    产品简介

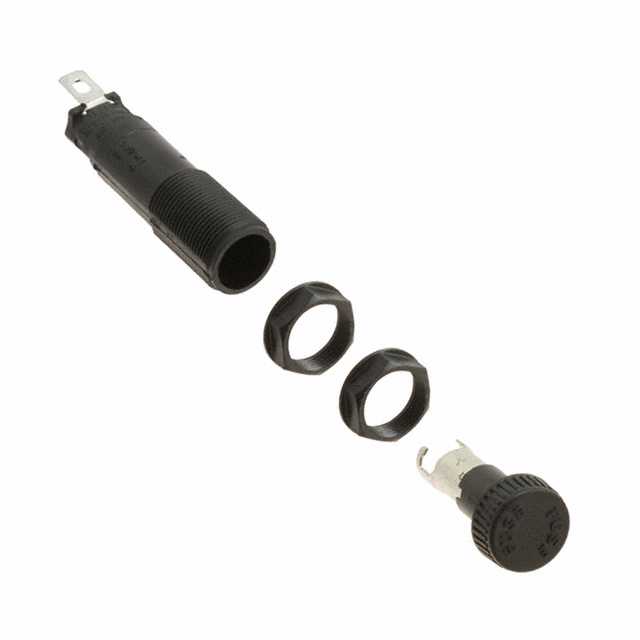

    345系列封闭式面板安装式保险丝座是一款专为消除电击风险而设计的产品,符合IEC标准60127-6的要求。它采用玻璃填充热塑材料制造,具备优秀的机械和电气性能。该系列产品可用于多种保险丝类型(如3AB、3AG、5×20mm或2AG),具有广泛的应用领域,例如电力系统、工业自动化设备和通信设备等。

    技术参数


    - 兼容性:可适配3AB、3AG、5×20mm和2AG保险丝。
    - 绝缘电阻:最小值为10,000兆欧,测试电压为500V DC。
    - 接触电阻:在电流小于等于1安培时小于0.005欧姆。
    - 耐温范围:工作温度范围为-40°C到+85°C。
    - 螺纹扭矩:螺纹型保险丝座能够承受15英寸-磅的安装扭矩。
    - 面板厚度:低轮廓和高轮廓安装类型面板厚度为0.032英寸至0.310英寸;快速安装面板厚度为0.012英寸至0.360英寸;后部安装面板厚度为0.012英寸至0.260英寸。

    产品特点和优势


    - 通用性强:能够适应不同尺寸的保险丝,通过选择不同的旋钮实现,降低了库存成本。
    - 防误触功能:采用了抗误触设计,避免因旋钮意外按下导致电路中断。
    - 易于识别:提供字母标识和色码旋钮,便于快速识别保险丝尺寸。
    - 可靠的连接:使用镀铜合金接触夹和弹簧加载锁定机制,确保即使在振动环境中也不松动。
    - 多功能终端:三种终端类型可供选择,适应不同的连接需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:在自动化生产线上作为保护装置,保障操作安全。
    - 通信设备:在通信基站中作为电源保护装置,防止过载引发的安全事故。
    使用建议:
    - 在高温环境下使用时,应注意检查保险丝座的温度稳定性,确保不会因过热而失效。
    - 在振动较大的环境中,建议选择抗振动设计的产品,确保电路的可靠性。

    兼容性和支持


    该保险丝座与3AB、3AG、5×20mm及2AG保险丝兼容,具备广泛的互换性。制造商提供了详尽的技术文档和支持服务,用户可以通过官方渠道获取更多资料和技术支持。

    常见问题与解决方案


    - 问题:保险丝座出现接触不良现象。
    - 解决方法:检查旋钮是否正确安装,确保没有松动。若仍未解决问题,更换新的接触夹。
    - 问题:旋钮容易误触。
    - 解决方法:确认旋钮是否正确安装,并且具有抗误触功能。若无,考虑更换抗误触版本的旋钮。
    - 问题:保险丝座的温度过高。
    - 解决方法:检查安装环境是否过于恶劣,必要时增加散热措施。

    总结和推荐


    345系列封闭式面板安装式保险丝座凭借其通用性强、抗误触、易于识别等特点,在工业自动化设备和通信设备中表现出色。其出色的性能和可靠的设计使其成为市场上极具竞争力的产品。强烈推荐在各种需要高安全性和可靠性的应用场景中使用该产品。

03453RF8X参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03453RF8X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03453RF8X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03453RF8X 03453RF8X数据手册

03453RF8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
