HE751A0500

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 1.2A DIP 通孔安装 19.5mm(长度)*9.52mm(高度)
供应商型号: HE594-ND
供应商: Digi-Key
标准整包数: 1

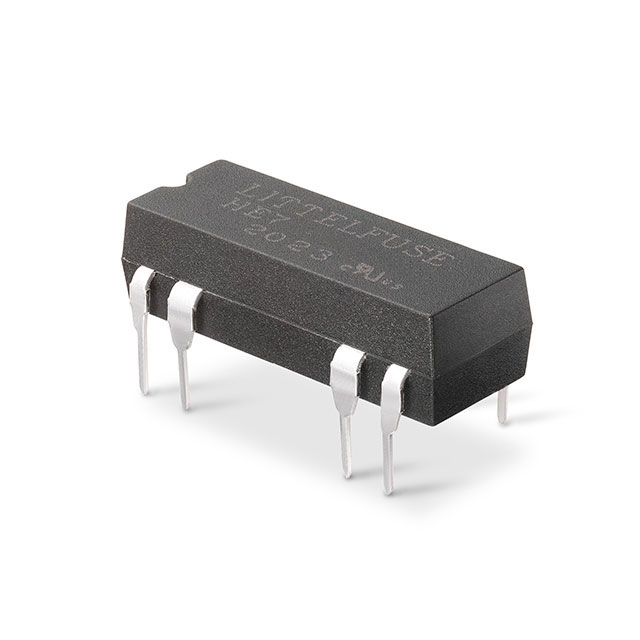

LITTELFUSE 磁簧开关 HE751A0500

HE751A0500概述


    产品简介


    Littelfuse公司生产的HE700微型双列直插式舌簧继电器是一款设计精良且功能强大的小型继电器,适合多种应用场景。其基本特性包括:一种继电器,具备可选的常开、高电压常开、常闭或转换触点。这款继电器能够在高达300V直流下工作,适用于多种电子设备中,如安全系统、电信设备、过程控制系统和工业设备等。

    技术参数


    - 触点类型:标准配置包括单极单掷(SPST)触点、双极单掷(DPST)触点、单极单掷高电压(SPST-HV)触点和单极双掷(SPDT-CO)触点。
    - 触点额定值:最大功率切换为10瓦,最大切换电压为300Vdc(部分型号)。
    - 电流额定值:最大切换电流为0.5Adc(部分型号),最大承载电流为1.5Adc(部分型号)。
    - 隔离电压:各类型隔离电压分别为250Vdc/Vac(各触点对地)、500Vdc/Vac(线圈对屏蔽层)等。
    - 时间参数:动作时间最长可达1毫秒,释放时间最长同样为1毫秒。
    - 环境条件:工作温度范围为-40℃到+85℃,存储温度范围更宽至-40℃到+105℃。
    - 振动和冲击:最大振动加速度为10-2000Hz,最大冲击加速度为11ms半正弦波。
    - 其他特性:提供5V、12V和24V的线圈电压选择,并提供磁屏蔽和二极管抑制选项。

    产品特点和优势


    - 空间节约:通过提供不同类型的触点选择,有效减少设备的空间占用和成本。
    - 低功耗:相较于竞争产品,HE700拥有更低的线圈功耗。
    - 耐环境性能:密封的开关触点不受环境影响,提供了更好的稳定性和可靠性。
    - 集成保护:线圈保护二极管和磁屏蔽选项增强了产品的安全性。

    应用案例和使用建议


    应用案例
    HE700继电器在安全系统、电信设备、过程控制和工业自动化等多个领域得到了广泛应用。例如,在安全系统中,HE700可以作为传感器信号的可靠开关,实现报警系统中关键部件的功能。
    使用建议
    在使用过程中应注意以下几点:
    1. 在切换电感或电容负载时,需要考虑瞬态电压和电流的影响。
    2. 长时间暴露于高温环境下可能导致焊料性能下降,应避免长期放置于高温环境中。
    3. 当超过推荐电压时可能导致触点重合,需注意操作电压不超过规定范围。

    兼容性和支持


    HE700继电器支持5V、12V和24V线圈电压,能够与各种标准电源兼容。同时,Littelfuse公司提供了详尽的技术文档和支持服务,包括技术咨询、售后维护等。

    常见问题与解决方案


    1. 问:如何确保继电器不会因过压而重合?
    - 答:按照手册建议,不超过规定的最大电压,并注意线圈驱动电路的设置。
    2. 问:长时间暴露于高温环境中会导致什么问题?
    - 答:焊料性能可能下降,导致引脚焊接不良,应注意环境温度控制。

    总结和推荐


    总体而言,Littelfuse的HE700微型双列直插式舌簧继电器是一款高性能的产品,以其紧凑的设计、高效能和广泛的适用性脱颖而出。无论是对于成本敏感的项目还是对性能要求较高的应用场景,HE700都是一款值得推荐的选择。

HE751A0500参数

参数
最大进位电流 1.2A
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 19.5mm(长度)*9.52mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE751A0500厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE751A0500数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE751A0500 HE751A0500数据手册

HE751A0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.737 ¥ 25.4405
10+ $ 2.2928 ¥ 21.312
25+ $ 2.1902 ¥ 20.3583
50+ $ 2.0367 ¥ 18.7494
100+ $ 1.967 ¥ 18.107
250+ $ 1.8783 ¥ 17.2911
500+ $ 1.8139 ¥ 16.6978
1000+ $ 1.7516 ¥ 16.1242
5000+ $ 1.6149 ¥ 14.8663
库存: 5872
起订量: 1 增量: 1
