首页  >  产品百科  >  PLED6N

PLED6N

产品分类: 电路保护套件
厂牌: LITTELFUSE
产品描述: PLED Open LED Protector 1500mW
供应商型号: ZT-PLED6N
供应商: 海外现货
标准整包数: 1

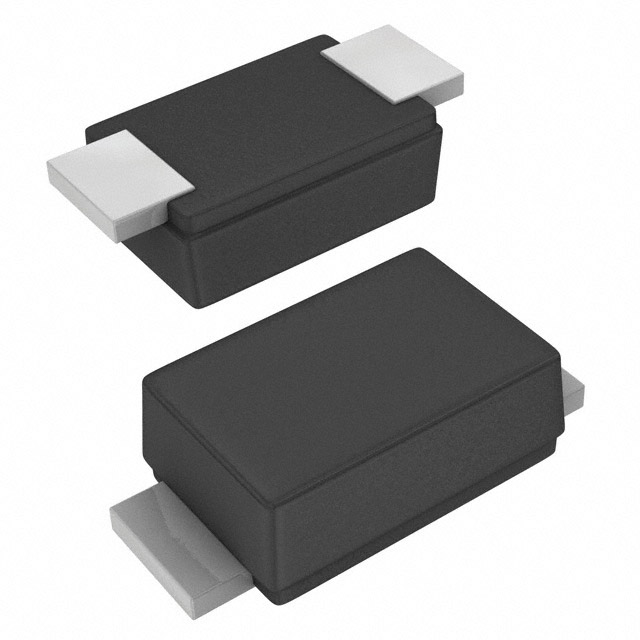

LITTELFUSE 电路保护套件 PLED6N

PLED6N概述

    PLEDxN 系列:开路 LED 保护器

    1. 产品简介


    PLEDxN 系列是来自 Littelfuse 的一款开路 LED 保护器,适用于包括前照灯、飞机照明灯、机场跑道照明、道路警示灯在内的各种高可靠性照明应用。该组件特别适用于一个瓦特级 LED(标称电流为 350 mA,在 3V 下运行)。它采用了低轮廓 SOD-123FL 封装,高度仅为 1.1 mm,符合 RoHS 标准且无卤素。

    2. 技术参数


    以下是 PLEDxN 系列的技术规格:
    - 额定电压(VBR): 5.5 V 至 7.5 V(当 IBR = 1 mA 时)
    - 泄漏电流(ILEAK): ≤ 250 μA(在 VMT2 = 5 V 下)
    - 最大击穿电流(IH): 70 mA(在 VT 下,当 IT = 350 mA 时)
    - 电容(C): ≤ 250 pF(在 1 MHz 和 2V 偏置下)
    - 导通电压(VT): ≤ 1.2 V(在 350 mA 电流下)
    - 上升速率(dV/dt): ≥ 1,000 V/μs
    - 最大平均电流(IT): 1.0 A
    - 最大功率耗散(PD): 1.45 W(在 TA = 25°C 时)
    - 工作温度范围(TJ): -65°C 至 +150°C
    - 存储温度范围(TS): 未指定
    - 热阻(RθJL): 25 °C/W(标准),20 °C/W(铝基板)
    - 热阻(RθJA): 80 °C/W(标准),50 °C/W(铝基板)

    3. 产品特点和优势


    - 快速开关:可以迅速切换并确保整个 LED 串即使单个 LED 故障也能正常工作。
    - 自动复位:在电源循环后能够自动复位。
    - 工业标准封装:与工业标准 SOD-123FL 兼容,适用于工业照明环境。
    - 静电防护:符合 IEC 61000-4-2 标准的静电防护等级达到 30 kV(空气和接触)。
    - 低轮廓:最大高度为 1.1 mm。
    - RoHS 和无卤素:环保合规。
    - 湿敏等级:一级,无限期。

    4. 应用案例和使用建议


    在实际应用中,PLEDxN 系列非常适合用于汽车前照灯和航空灯等场合,以提高系统的可靠性和安全性。安装时,需确保使用标准 FR-4 或铝基 PCB 板。在测试和使用过程中,注意确保 LED 电流不超过额定值(350 mA),并根据温度变化调整驱动电路。

    5. 兼容性和支持


    - 兼容性:适用于工业标准的 SOD-123FL 封装,可与大多数工业标准 LED 配套使用。
    - 支持:提供完整的焊接参数指南,支持 RoHS 和无卤素的环保要求。

    6. 常见问题与解决方案


    - Q: 什么是最大的泄漏电流?
    - A: 最大泄漏电流为 250 μA(在 VMT2 = 5 V 下)。

    - Q: 在什么温度范围内工作?
    - A: 工作温度范围为 -65°C 至 +150°C。

    7. 总结和推荐


    总体来说,PLEDxN 系列开路 LED 保护器在技术参数、产品特点、应用领域等方面表现出色。其独特的快速开关和自动复位功能使其成为高端 LED 照明应用的理想选择。考虑到其广泛的适用性和良好的市场表现,强烈推荐使用 PLEDxN 系列 LED 保护器。

PLED6N参数

参数
2.9mm(Max)
SOD-123F
1.1mm(Max)
通用封装 SOD-123F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLED6N厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLED6N数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电路保护套件 LITTELFUSE PLED6N PLED6N数据手册

PLED6N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1449 ¥ 1.2142
库存: 148040
起订量: 453 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.21
