03455LF4H

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 10A 面板安装 50.8mm(高度)
供应商型号: 03455LF4H-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 03455LF4H

03455LF4H概述

    345系列封闭式面板安装式保险丝座技术手册

    1. 产品简介

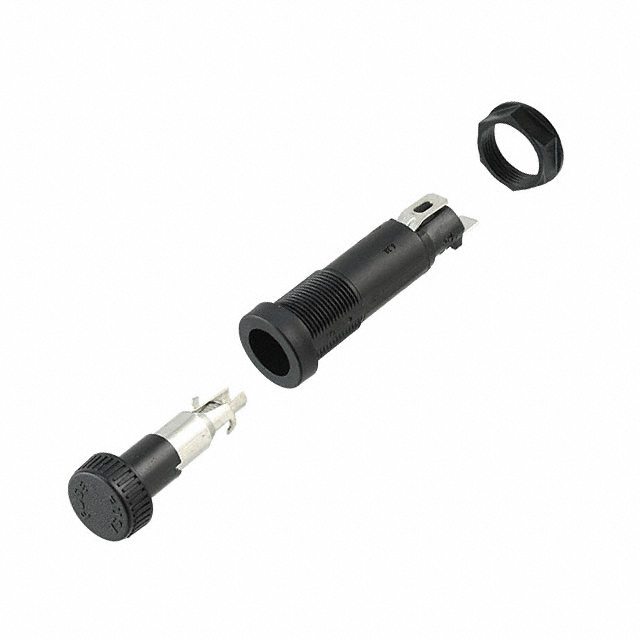

    产品类型: 封闭式面板安装式保险丝座(Enclosed Panel-Mounted Cartridge Fuse Holders)
    主要功能:
    - 专为消除电击危险而设计,符合IEC标准60127-6。
    - 可接受不同类型的保险丝(如3AB、3AG、5×20mm和2AG),根据所选的旋钮实现不同的尺寸兼容性。
    - 提供了五种不同类型的保险丝座,以满足各种设计需求。
    - 具有防误触发的功能,可防止电路意外断开。
    - 可选用两种旋钮样式(螺丝刀槽或手指握柄)和两种终端样式(双用途端子和NEMA/DIN快速连接端子)。
    应用领域:
    广泛应用于工业、电力系统、通讯设备以及其他需要高可靠性的场合,用于保护电器设备免受过载和短路的影响。

    2. 技术参数


    | 参数 | 规格 |

    | 绝缘电阻 | ≥10,000兆欧姆 @ 500 VDC |
    | 接触电阻 | <0.005 欧姆(最高1安培电流) |
    | 安装方式 | 螺纹式安装 |
    | 额定扭矩 | 15 英寸磅 |
    | 面板厚度(螺纹式) | 0.032英寸至0.310英寸 |
    | 面板厚度(快装式) | 0.012英寸至0.360英寸 |
    | 面板厚度(后置式) | 0.012英寸至0.260英寸 |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - 多功能兼容性: 支持多种尺寸的保险丝(3AB、3AG、5×20mm和2AG),并可通过选择不同的旋钮实现。
    - 防误触发机制: 具备防止电路误断开的安全功能,确保可靠性。
    - 设计灵活性: 提供五种不同类型,适合不同的设计需求。
    - 便捷操作: 可选用螺丝刀槽或手指握柄旋钮,方便用户操作和拆卸保险丝。
    - 可靠的电气特性: 具有高绝缘电阻和低接触电阻,保证电气安全和稳定运行。

    4. 应用案例和使用建议


    应用案例:
    该产品广泛应用于需要高可靠性的工业和商业设备中,例如电机驱动系统、配电柜、通讯设备等。它们被用于确保电气系统的安全和稳定性。
    使用建议:
    - 在安装前请仔细检查面板厚度是否符合要求。
    - 选择合适的终端类型以匹配所需的连接方式(如焊接或快速连接)。
    - 在高压环境下使用时,请务必注意安全措施,避免电击风险。

    5. 兼容性和支持


    - 该保险丝座可与各种标准保险丝(如3AB、3AG、5×20mm和2AG)兼容。
    - 厂商提供了丰富的配件选项(如锁紧垫圈、橡胶垫圈和滴水防护O型环),方便用户进行定制化安装。
    - 如需更多支持信息,可访问官方网站获取更多资料和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确安装旋钮 | 确保选择了正确的旋钮类型,并检查旋钮安装是否到位。 |
    | 保险丝接触不良 | 检查保险丝的插入深度和接触电阻是否符合要求。 |
    | 高温环境下使用性能不稳定 | 确认安装环境温度在-40°C至+85°C范围内,并考虑使用散热措施。|

    7. 总结和推荐


    综合评估:
    345系列封闭式面板安装式保险丝座具备出色的多功能兼容性、可靠的防误触发机制以及高度的设计灵活性。其在电气系统中的安全性和稳定性表现尤为出色。
    推荐使用:
    该产品非常适合于需要高可靠性和安全性保障的应用场景,如工业控制、通信设备和电力系统。对于任何寻求高效保护和安全运行的客户而言,这是一个非常值得推荐的选择。

03455LF4H参数

参数
执行器类型 -
额定电流 10A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
长*宽*高 50.8mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03455LF4H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03455LF4H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03455LF4H 03455LF4H数据手册

03455LF4H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.589 ¥ 47.2271
5+ $ 4.3567 ¥ 36.8143
10+ $ 3.8698 ¥ 32.3857
50+ $ 3.2103 ¥ 26.866
100+ $ 2.9607 ¥ 24.7771
300+ $ 2.6025 ¥ 21.7794
500+ $ 2.45 ¥ 20.5035
1000+ $ 2.2955 ¥ 19.2108
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.22
