59025-4-S-02-A

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Sensor Reed NC 7.2mm 175VDC 120VAC 2-Pin
供应商型号: 5540690
供应商: 海外现货
标准整包数: 1

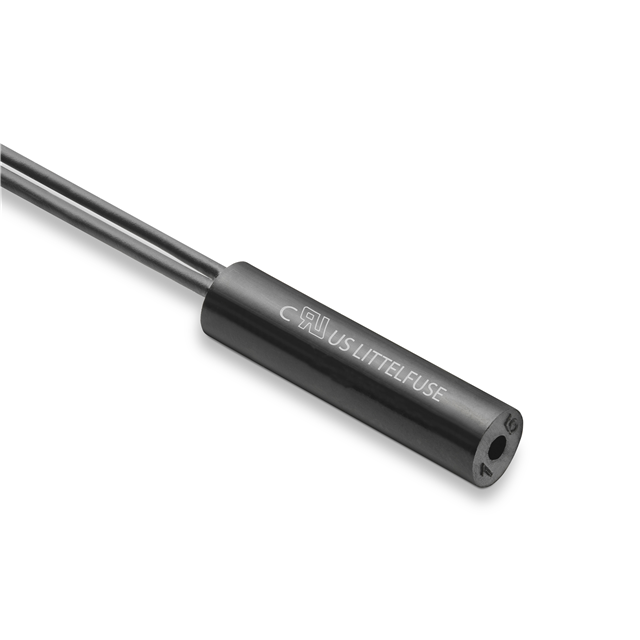

LITTELFUSE 磁簧开关 59025-4-S-02-A

59025-4-S-02-A概述

    59025 Reed Sensor:技术手册与应用指南

    1. 产品简介


    59025 Reed Sensor是一款小型圆柱形干簧管传感器,尺寸为25.4 mm(长)x 6.22 mm(直径)(1.00” x 0.245”),提供常开、常闭或转换触点选择。它可切换高达265 Vac/300 Vdc的电压,并且支持高达10 VA的负载。该传感器适用于工业、家电及物联网接近感应等多种应用场景,尤其是在潮湿和恶劣环境中表现出色。

    2. 技术参数


    - 操作时间:最大6毫秒(ms)
    - 释放时间:最大6毫秒(ms)
    - 冲击测试:最大100 G(11ms 1/2正弦波)
    - 振动测试:最大30 G(50-2000 Hz)
    - 接触类型:常开、常闭或转换触点
    - 额定电压:直流(DC)最高400 V,交流(AC)最高265 V
    - 额定电流:直流(DC)最高1.5 A,交流(AC)最高0.4 A
    - 接触电阻:最大0.2 Ω
    - 绝缘电阻:最小10^9 Ω
    - 电容:典型值0.3 pF
    - 温度范围:-40°C至+105°C
    - 封装材料:30% GF P.B.T 黑色环氧树脂

    3. 产品特点和优势


    - 非接触式开关:适合湿和恶劣环境。
    - 无泄漏电流:在“打开”状态下无泄漏电流,特别适用于电池供电的物联网设备。
    - 有助于实现高效的接近/访问控制系统:适用于高效管理和节能系统。
    - 紧凑设计:便于安装且适用于许多应用中的隐蔽安装。
    - 密封防护等级:IP67等级,符合UL和REACH标准。
    - 适用于非铁金属材料:例如木头、塑料或铝。
    - 多种敏感度选项:提供定制电缆长度配置。

    4. 应用案例和使用建议


    - 安全与访问控制:59025干簧管传感器可以用于门禁控制系统,提供可靠的非接触式开关功能。
    - 工厂自动化:可用于工业生产线上,监测机器运行状态和设备位置。
    - 家用电器:适用于洗衣机、冰箱等大型家电中的接近和限位传感。
    - 小家电:可用于微波炉等小型家电的接近传感。
    使用建议:
    - 避免将传感器安装在铁磁材料附近,以防止激活和去激活距离的显著变化。
    - 确保使用合适的57025执行器以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:与标准电缆长度(300 mm 和 1000 mm)和其他电缆终端选项兼容。
    - 认证:符合UL 508和CSA C22.2 No. 14标准。
    - 技术支持:联系Littelfuse获取更多详细的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题:在高湿度环境下使用时,传感器出现误触发现象。
    解决方案:确保传感器安装位置远离高湿度区域,或者选择更高防护等级的版本。
    - 问题:传感器的操作距离超出预期。
    解决方案:根据不同的型号选择适当的敏感度,调整安装位置以确保正确的操作距离。
    - 问题:安装过程中接触不良。
    解决方案:检查连接线是否正确接线,确认传感器与执行器之间的距离和材料性质。

    7. 总结和推荐


    59025 Reed Sensor凭借其非接触式的设计、高可靠性以及适用于各种严苛环境的特点,在工业和物联网领域展现出巨大的应用潜力。其紧凑的设计和多样的敏感度选项使其能够满足不同应用场景的需求。因此,强烈推荐使用此传感器,特别是在需要高度可靠性和广泛适应性的场合。

59025-4-S-02-A参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
长*宽*高 25.4mm(长度)*25.4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

59025-4-S-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59025-4-S-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59025-4-S-02-A 59025-4-S-02-A数据手册

59025-4-S-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.882
10+ ¥ 24.9823
100+ ¥ 24.5362
200+ ¥ 24.0901
500+ ¥ 24.0901
库存: 81
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.88
