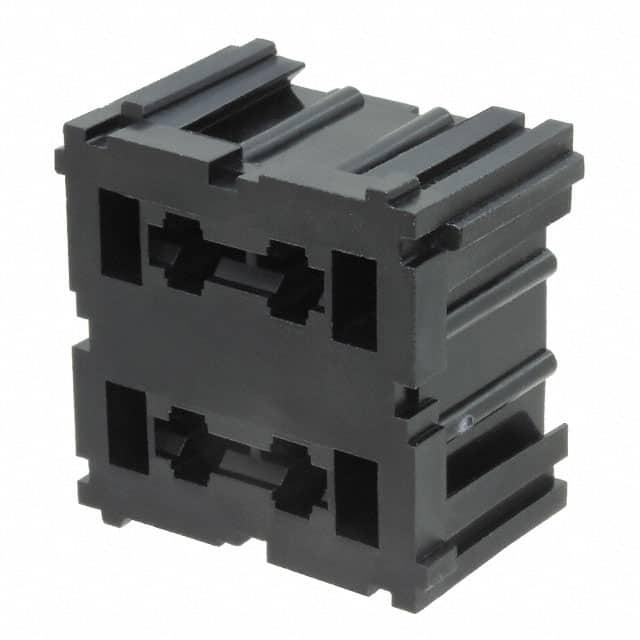

03540501Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 块 Blade 60A 面板安装 38.1mm(长度)*38.1mm(高度)
供应商型号: 576-03540501Z
供应商: Mouser
标准整包数: 1
LITTELFUSE 断路器 03540501Z

03540501Z概述

    # Powr-BlokTM 模块:设计灵活性与高性能并存的电源分配中心

    产品简介


    Powr-BlokTM 模块是 Littelfuse 公司推出的模块化系统,用于构建高可靠性、多功能的电源分配中心。该系统由不同类型的保险丝模块、继电器模块及专用模块组成,适用于需要高度定制化的电气分配场景。通过灵活的设计和多样化的模块选择,用户可以轻松构建满足特定需求的电气分发系统。

    技术参数


    以下是 Powr-BlokTM 模块的主要技术规格:
    - 电压等级: 最大 48V DC
    - 温度范围: -40°C 至 +125°C
    - 耐用性: 最小 50 次插拔循环
    - 冲击测试: 经受 1.22 米的掉落测试
    - 热冲击测试: -40°C 至 +125°C 共 5 次循环
    - 机械冲击测试: 在三个相互垂直的轴向上承受 50g 的冲击
    - 耐液体性: 能够耐受汽油、柴油燃料、发动机油、防冻剂、制动液及自动变速箱液(ATF)
    额定电流规格举例
    | 模块类型 | 最大电流指示(A) | 接线端子类型 |
    |
    | 2-位置 ATO® 样式保险丝和断路器模块 | 60, 120 | 类型 1, 4, 5, 6, 7 |
    | 4-位置 MINI® 样式保险丝模块 | 60 | 类型 8 |
    | 1-位置 ISO 继电器模块 | - | 类型 3, 1 |

    产品特点和优势


    Powr-BlokTM 模块具有多种显著的优势,使其成为电源分配系统的理想选择:
    - 完全模块化: 用户可以根据具体需求自由配置系统,实现高度定制化。
    - 材料强度: 采用玻璃纤维增强尼龙材料,确保模块在各种环境下的稳定性和抗冲击能力。
    - 广泛适用: 系统能够适应多种恶劣条件,如高低温环境和不同液体介质。

    应用案例和使用建议


    Powr-BlokTM 模块非常适合汽车和其他工业应用中复杂的电气分发需求。例如,在电动汽车充电站中,可以通过选用合适规格的 Powr-BlokTM 模块来管理电池充电过程中的电流分布,从而提高系统效率和安全性。对于需要频繁更换和调整的场景,用户应确保每个模块都进行适当的电流和热测试,以确认其在实际应用中的表现。

    兼容性和支持


    Powr-BlokTM 模块与其他标准电气组件具有良好的兼容性,能够轻松地集成到现有的电气系统中。Littelfuse 公司为用户提供全面的技术支持和维护服务,确保客户在整个产品生命周期内获得最佳的使用体验。

    常见问题与解决方案


    用户可能遇到的一些常见问题及其解决方案如下:
    1. 问题: 模块无法正常插入。
    - 解决方法: 检查接线端子是否有污垢或损坏,确保正确对齐并重新尝试插拔。
    2. 问题: 模块在受到震动后松动。
    - 解决方法: 检查所有模块之间的连接是否牢固,并根据需要使用 Blok Lok 进行加固。
    3. 问题: 电路过载导致模块跳闸。
    - 解决方法: 审核电路设计,确认选用的保险丝符合负载要求。如果有必要,可以更换为更高额定值的保险丝。

    总结和推荐


    总的来说,Powr-BlokTM 模块提供了一种高效、灵活且可靠的电源分配解决方案。凭借其卓越的设计灵活性、广泛的适用性和优异的性能指标,这款产品非常适合那些需要在空间有限或功能复杂的应用场景中部署高效电气分发系统的用户。无论是汽车制造还是工业自动化领域,Powr-BlokTM 都是一个值得信赖的选择。因此,强烈推荐使用该产品。

03540501Z参数

参数
保险丝座类型
保险丝类型 Blade
额定电流 60A
长*宽*高 38.1mm(长度)*38.1mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

03540501Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540501Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03540501Z 03540501Z数据手册

03540501Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
