02540007Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 7 无 10A 底座安装,焊接安装
供应商型号: ZT-02540007Z
供应商: 海外现货
标准整包数: 1

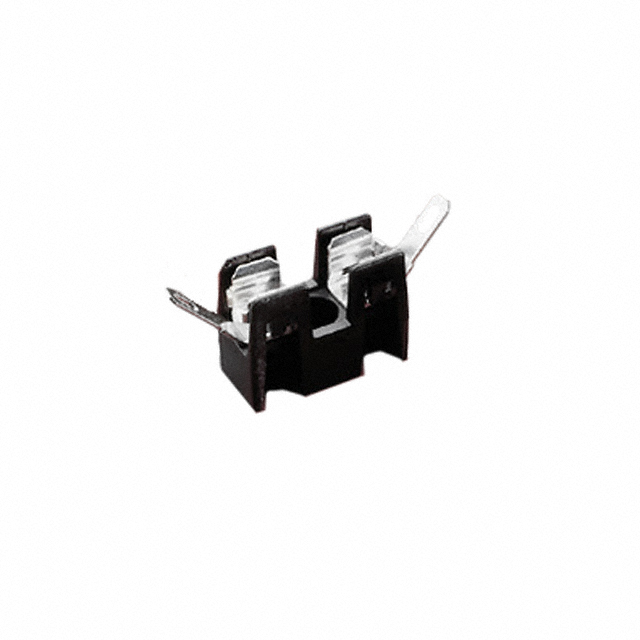

LITTELFUSE 断路器 02540007Z

02540007Z概述

    电子元器件产品技术手册解析:2AG熔断丝底座
    本文旨在详细解读一款名为2AG熔断丝底座的电子元器件产品的技术手册,该产品由Littelfuse公司生产。通过本篇文档,我们将深入理解该产品的关键特性和应用范围,以便为工程师和技术人员提供更全面的使用指南。

    1. 产品简介


    2AG熔断丝底座是一种低轮廓设计的Omni-Blok®熔断丝底座,适用于各种不同的终端类型。产品采用特殊材料制造,可在多种环境下稳定运行。它主要用于电力系统、工业设备和通信基础设施等领域,能够有效保护电路免受过载和短路的损害。

    2. 技术参数


    - 电压额定值: 400V AC/DC
    - 电流额定值: 10A
    - 绝缘强度: 最小1500V
    - 终端材质: 锡镀弹簧黄铜(型号254121为锡镀铍铜)
    - 基础材料: 黑色热塑性塑料,UL V0级阻燃
    - 环境温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 多终端选项: 可选焊锡型终端、QC终端或PC板安装终端。
    - 自对准设计: 独特的自我对准设计确保低接触电阻。
    - 环境适应性强: 特殊的材料选择使其适用于恶劣环境。
    - 强化安全防护: 个别屏障增强熔丝夹持,提供更好的电气保护。

    4. 应用案例和使用建议


    - 应用场景: 2AG熔断丝底座广泛应用于电力系统、自动化控制设备以及通信设施等。例如,在数据中心和工厂自动化系统中,它们能够迅速响应并切断过载电路,从而保护昂贵的设备不受损坏。
    - 使用建议: 在安装过程中,确保正确连接终端,并遵循制造商的建议进行必要的测试。特别是在高湿度或极端温度条件下,应选择具备更高环境适应性的材料。

    5. 兼容性和支持


    - 兼容性: 此熔断丝底座专为2AG熔断丝设计,确保良好的机械和电气兼容性。
    - 支持服务: 用户可联系厂家获取更多技术支持和定制化解决方案。

    6. 常见问题与解决方案


    - Q: 安装后为何会存在接触不良的问题?
    - A: 确保熔丝夹具安装正确且无松动。如果问题持续,检查终端是否清洁并符合规格要求。
    - Q: 如何处理过热现象?
    - A: 检查电路是否存在异常负载或短路情况。必要时更换熔断丝以恢复电路正常运行。

    7. 总结和推荐


    2AG熔断丝底座凭借其多样化终端选择、优良的环境适应性和强大的电气性能,在多种复杂环境中表现出色。无论是电力系统还是工业控制应用,它都能提供可靠的过载保护。考虑到其广泛的适用性和优良的用户体验,我们强烈推荐这款产品给需要高效过载保护解决方案的专业人士。
    希望上述信息能帮助您更好地理解和应用2AG熔断丝底座。对于更详细的使用说明和技术支持,请参考完整的产品手册并联系Littelfuse公司。

02540007Z参数

参数
极数 7
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 10A
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

02540007Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02540007Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 02540007Z 02540007Z数据手册

02540007Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
