03420038HXL

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装
供应商型号: F4870-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 03420038HXL

03420038HXL概述

    电子元器件产品技术手册

    1. 产品简介

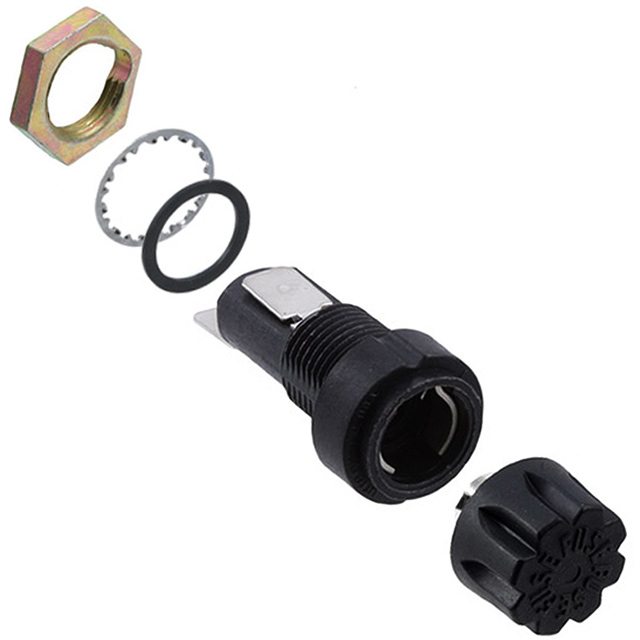

    Littelfuse 342系列面板安装式封闭保险丝座适用于通用电路保护需求。该产品主要功能是为3AG/AB型保险丝提供安全可靠的安装平台,适用于各类电气设备。广泛应用于工业控制、汽车电子、家用电器、通信设备等多个领域,尤其在需要高度可靠性与防护性的场合中表现出色。

    2. 技术参数


    - 通用应用产品
    - 尺寸:0.7" x 0.11"直径
    - 安装孔尺寸:0.085" x 0.12" 或 0.78" x 1"
    - 熔断电流:20安培(最高电压250伏)
    - 工作温度范围:-40°C至+85°C
    - 绝缘强度:最小2400伏特
    - 防护等级:提供滴水防护(需申请),防水等级满足MIL-PRF-19207标准
    - 终端材料:镀锡铜合金
    - 安装螺母扭矩承受力:15磅英寸
    - 最大面板厚度:0.187"(通用型)或0.250"(防水型)
    - 适配保险丝型号
    - 3AG/AB型

    3. 产品特点和优势


    Littelfuse 342系列保险丝座采用高质量材料制造,具备优异的绝缘性能和防护能力,确保电路在恶劣环境中也能稳定运行。其独特的设计可有效防止水汽进入,增强户外及潮湿环境下的使用寿命。此外,产品还支持多种安装方式(直角和直插式),便于灵活安装于不同类型的面板上,提升了系统的可维护性。

    4. 应用案例和使用建议


    此系列产品常见于电源管理系统、电机控制电路、家庭自动化系统等场合。例如,在太阳能逆变器系统中,使用342系列保险丝座可以有效地保护关键部件免受过载电流损害,提升系统的整体可靠性和安全性。为了最大化发挥产品效能,建议遵循正确的安装步骤,并根据实际应用需求选择合适的熔断电流等级。

    5. 兼容性和支持


    - 兼容性:与3AG/AB型保险丝完全兼容,确保电气连接的安全稳定。
    - 支持服务:Littelfuse公司提供详细的技术文档和应用指南,用户可通过官网获取最新资讯和技术支持,同时拥有完善的售后服务体系,以保障客户权益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查电路负载是否超负荷运行,适当调整负载或更换更高额定值的保险丝 |
    | 保险丝座松动 | 使用推荐的扭矩值紧固安装螺母,避免过紧或过松导致接触不良 |

    7. 总结和推荐


    Littelfuse 342系列面板安装式封闭保险丝座凭借其卓越的性能、可靠的防护能力以及广泛的适用性,成为众多高要求应用领域的首选。鉴于其出色的品质和优良的服务,强烈推荐在需要高可靠性和良好防护性的电路设计中使用。

03420038HXL参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03420038HXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03420038HXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03420038HXL 03420038HXL数据手册

03420038HXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5085 ¥ 46.5468
5+ $ 4.2919 ¥ 36.2667
10+ $ 3.8147 ¥ 31.9244
50+ $ 3.1639 ¥ 26.4778
100+ $ 2.9179 ¥ 24.4194
300+ $ 2.565 ¥ 21.4654
500+ $ 2.4147 ¥ 20.208
1000+ $ 2.2591 ¥ 18.9062
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.54
直接购买
加入购物车
