59140-4-S-02-A

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Reed Sensor
供应商型号: 5541177
供应商: 海外现货
标准整包数: 1

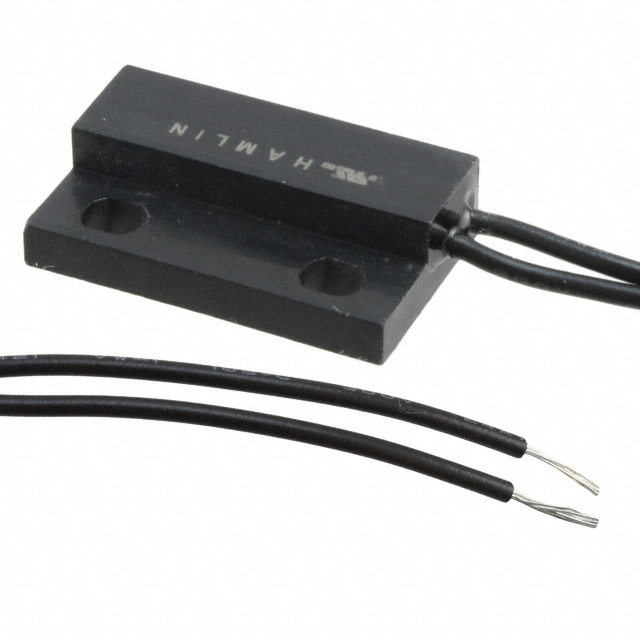

LITTELFUSE 磁簧开关 59140-4-S-02-A

59140-4-S-02-A概述

    59140 Miniature Flange Mount Reed Sensor:技术手册解析

    1. 产品简介


    59140微型法兰安装型传感器是Littelfuse公司推出的一款小型法兰安装式干簧管传感器,占用电路板面积仅3.22cm²(0.500英寸²),提供了常开、高电压常开、常闭或转换开关类型的选择。其设计旨在适应潮湿或恶劣环境中的非接触式切换需求,适用于工业控制、家用电器、物联网(IoT)近程传感等领域。

    2. 技术参数


    - 外形尺寸: 3.20x3.81mm(典型值)
    - 工作温度范围: -40°C至+105°C
    - 额定电压:
    - AC最高: 265Vac
    - DC最高: 300Vdc
    - 额定电流:
    - 开关最大: 1.5A
    - 携带最大: 0.25A
    - 绝缘电阻: 最小值10^9Ω
    - 接触电容: 典型值0.3pF
    - 冲击耐受性: 最大100G (11ms半正弦波)
    - 振动耐受性: 50-2000Hz时最大30G

    3. 产品特点和优势


    59140系列传感器具备多项独特功能和优势,使其在各类应用中表现卓越:
    - 非接触式切换:适用于潮湿及恶劣环境,减少物理磨损和腐蚀风险。
    - 外壳设计:支持最佳调节性,便于安装与应用调整。
    - 多样化配置:提供多种敏感度选项和标准及定制电缆配置。
    - 密封防护:IP67等级封装,确保高防水防尘能力。
    - 零泄漏电流:在“断开”状态下无泄漏电流,适用于电池驱动的IoT应用。
    - 非铁磁材料穿透性:可以穿透铝、塑料或木材等非铁磁材料进行操作。
    - 紧凑体积与易安装:适于多种应用中的隐蔽安装,提升系统的紧凑性和美观性。

    4. 应用案例和使用建议


    应用案例:
    - 安全与访问控制:通过监控门禁开启状态实现智能安全管理。
    - 工厂自动化:用于监测设备运行状态和位置,提高生产效率。
    - 家用电器:集成在洗衣机、冰箱等设备中,实现高效能量管理和操作监控。
    使用建议:
    为了最大限度发挥59140系列传感器的优势,推荐结合实际应用场景进行定制化调整。例如,在湿热环境中安装时,确保传感器处于恰当位置以避免直接暴露于水汽中;同时考虑适当延长电缆长度以满足不同安装要求。此外,用户可根据具体应用需求选择合适的敏感度选项,以优化开关性能。

    5. 兼容性和支持


    59140系列传感器可与配套的57140-000激活器配合使用,为用户提供全面的解决方案。此外,Littelfuse公司还提供定制服务,如对电缆长度或连接器添加等需求进行特别定制。所有产品均符合相关认证标准,如UL 508和CSA C22.2 No. 14,确保了高质量与可靠性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频繁误触发 | 确认安装环境无电磁干扰,检查敏感度设置是否合理。 |
    | 接触电阻增大 | 定期清洁触点,保持良好的接触状态。 |
    | 开关频繁损坏 | 检查负载情况,确认不超过额定电流与电压。 |

    7. 总结和推荐


    总体而言,59140系列微型法兰安装型传感器凭借其紧凑尺寸、出色的性能和广泛的适用性,在多种工业和家用电器领域展现出强大的市场竞争力。它不仅能够轻松应对恶劣的工作环境,还能提供长期稳定可靠的服务。对于需要高性能、高可靠性传感器的应用场景,强烈推荐使用59140系列传感器。

59140-4-S-02-A参数

参数
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 23mm*14mm*6mm
安装方式 导线安装,法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装

59140-4-S-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59140-4-S-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59140-4-S-02-A 59140-4-S-02-A数据手册

59140-4-S-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
