59025-040

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述:
供应商型号: TS-59025-040
供应商: 海外现货
标准整包数: 1

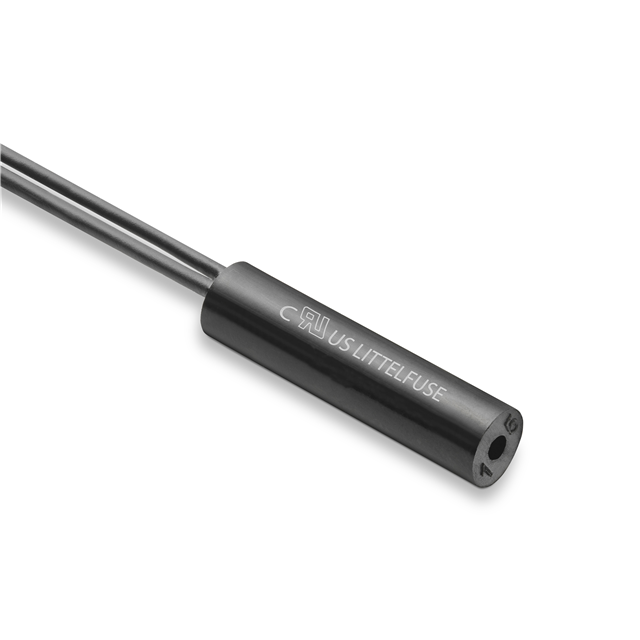

LITTELFUSE 磁簧开关 59025-040

59025-040概述


    产品简介


    本手册介绍的是Hamlin公司生产的59020和59025型号的Firecracker系列磁性接近传感器。这些传感器属于信号级电子元器件,主要用于检测位置和极限传感,同时具备多种切换方式(常开、常闭和转换)。它们适用于多种应用场合,如安防、液位检测以及直线驱动器等。

    技术参数


    | 参数类别 | 具体参数 | 备注 |
    |
    | 接触类型 | 信号级 | 通常为常开(Form A)和常闭(Form B/C) |
    | 额定功率 | 3W最大 | 触点 |
    | 切换电压 | 100Vdc至200Vdc | 由型号决定 |
    | 绝缘电阻 | ≥10^9 Ω
    | 电容 | 0.2pF至0.3pF | 触点典型值 |
    | 工作温度范围 | -40°C至+105°C | 可根据型号变化 |
    | 储存温度范围 | -65°C至+105°C
    | 操作时间 | 1ms典型
    | 冲击耐受度 | 最大100G | 1/2正弦波形 |
    | 振动耐受度 | 最大30G | 50-2000Hz |

    产品特点和优势


    特点:
    - 使用两个部分的磁性操作机构
    - 304mm(12英寸)的引线长度
    - 具备UL认可资质
    - 可选常开、常闭或转换开关
    优势:
    - 安装便捷
    - 无需待机电源
    - 能够透过非铁材料(如木材、塑料、铝)进行操作
    - 防尘设计,磁性操作接触可以长时间稳定工作

    应用案例和使用建议


    这些传感器广泛应用于位置和极限传感、安防系统和液位检测等领域。例如,在汽车制造中,这类传感器可用于监测车门关闭情况;在液位检测中,则可以用来监控水箱中的液面高度。为了提高传感器的可靠性,建议使用合适的安装方法并保持传感器周围的清洁环境,以减少外界干扰对传感器性能的影响。

    兼容性和支持


    该系列产品具有良好的兼容性,可与不同类型的驱动器(如直线驱动器)无缝配合。Hamlin公司提供全方位的技术支持和服务,包括针对特定应用需求的咨询和技术指导。

    常见问题与解决方案


    1. 问题:传感器工作不稳定
    - 解决方案:检查周围环境是否存在强磁场干扰,必要时重新定位安装位置。

    2. 问题:传感器触发灵敏度低
    - 解决方案:调整传感器与激活部件之间的距离,确保在正确范围内工作。

    总结和推荐


    综上所述,59020和59025型号的Firecracker系列磁性接近传感器凭借其易于安装、高效可靠的特性,在众多应用领域中表现出色。鉴于其优良的产品特性和广泛的适用性,强烈推荐将其用于需要精确位置检测和控制的应用场合。

59025-040参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
长*宽*高 25.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

59025-040厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59025-040数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59025-040 59025-040数据手册

59025-040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.3579 ¥ 28.5422
100+ $ 3.1236 ¥ 26.5506
200+ $ 3.0552 ¥ 25.9692
300+ $ 2.9982 ¥ 25.4847
500+ $ 2.9412 ¥ 25.0002
1000+ $ 2.8842 ¥ 24.5157
库存: 2740
起订量: 71 增量: 1
交货地:
最小起订量为:10
合计: ¥ 285.42
