59050-1-V-00-0

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 200V(DC) SPST-NO 10W 1.2A(DC) 140V 0.3pF 通孔安装 22.86mm*4.32mm*4.57mm
供应商型号: ZT-59050-1-V-00-0
供应商: 海外现货
标准整包数: 1
LITTELFUSE 磁簧开关 59050-1-V-00-0

59050-1-V-00-0概述

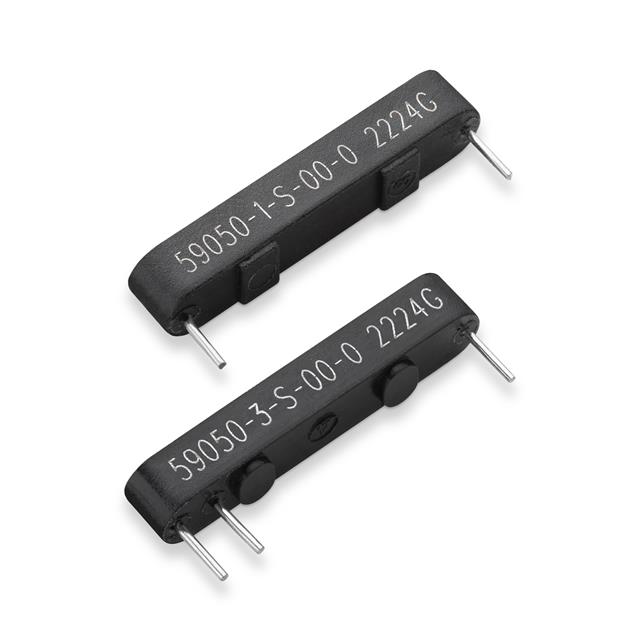

    # Littelfuse 59050 Miniature PCB Mountable Reed Switch

    产品简介


    Littelfuse的59050微型印刷电路板(PCB)安装式舌簧开关是一款小巧而强大的电子元器件,广泛应用于各种自动化控制和检测系统。该产品提供常开(NO)和高电压常开(HVNO)两种触点配置选择,适用于265Vac/300Vdc的工作电压范围。通过选择与之配套的57050执行器,可以实现高效的接近开关功能。

    技术参数


    - 尺寸:22.86mm x 4.57mm x 4.32mm(0.900英寸 x 0.180英寸 x 0.170英寸)
    - 触点配置:常开(NO)和高电压常开(HVNO)
    - 电压等级:265Vac/300Vdc
    - 电流:1.2Adc
    - 瓦数:10W
    - 绝缘电阻:10^10 Ω
    - 接触电阻:最大0.2Ω
    - 电容:0.3pF(典型值)
    - 工作温度范围:-40°C 至 +105°C
    - 认证:北美危险场所认证、ATEX认证
    - 认证号:E61760, E471070, DEMKO 14 ATEX 1393U

    产品特点和优势


    59050具有多项独特功能和优势。其小型化设计使其易于集成到各种紧凑型设备中。该产品采用无电源要求设计,避免了因功率消耗引起的故障风险。舌簧开关触点采用密闭封装,确保长期稳定操作,即使在恶劣环境中也能正常工作。此外,59050满足RoHS标准,适用于环保需求高的应用场合。

    应用案例和使用建议


    59050微型舌簧开关广泛应用于位置和极限传感、安全系统开关及门开关等领域。例如,在安全系统中,当检测到非金属物体时,舌簧开关会迅速做出反应,以确保系统的可靠性和安全性。建议在使用过程中注意环境温度和湿度的影响,确保设备的长期稳定运行。

    兼容性和支持


    59050微型舌簧开关与配套的57050执行器兼容。Littelfuse公司提供了全面的技术支持和售后服务,以帮助客户解决可能遇到的各种问题。具体认证评级需联系Littelfuse获取。

    常见问题与解决方案


    1. 问题:舌簧开关无法正确响应?
    解决方案:检查电路连接是否正常,确认执行器与舌簧开关之间的距离是否符合要求。

    2. 问题:接触电阻过高?
    解决方案:清洁触点表面,避免污染导致的接触不良。

    总结和推荐


    Littelfuse的59050微型PCB安装式舌簧开关凭借其卓越的性能和广泛的应用场景,成为了许多关键控制系统的理想选择。其独特的设计和强大的功能使其在市场上具备很强的竞争优势。对于需要高度可靠性、紧凑设计以及低功耗特性的应用场合,强烈推荐使用该产品。

59050-1-V-00-0参数

参数
触点电容 0.3pF
开关配置 SPST-NO
最大交流触点电压 140V
功率额定值 10W
开关电流 -
电压额定值 200V(DC)
承载电流 -
最大进位电流 1.2A(DC)
长*宽*高 22.86mm*4.32mm*4.57mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

59050-1-V-00-0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59050-1-V-00-0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59050-1-V-00-0 59050-1-V-00-0数据手册

59050-1-V-00-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
