HE751A1200

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 1.2A DIP 通孔安装 19.5mm(长度)*9.52mm(高度)
供应商型号: 934-HE751A1200
供应商: Mouser
标准整包数: 1

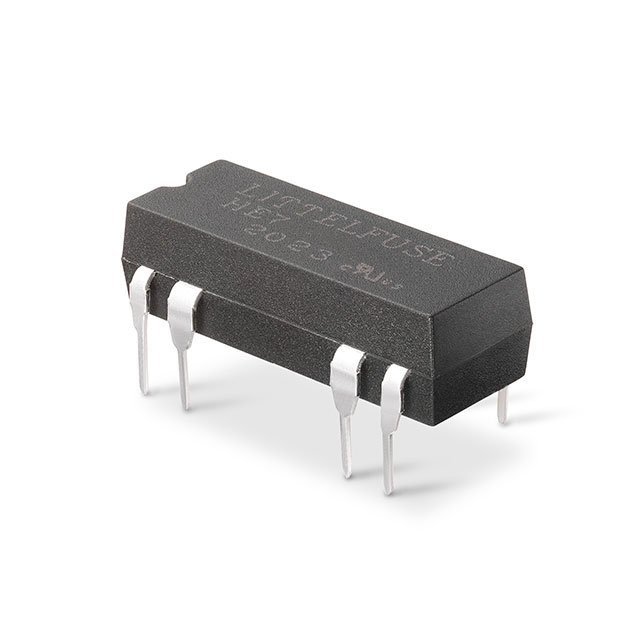

LITTELFUSE 磁簧开关 HE751A1200

HE751A1200概述

    Reed Relay HE700 Miniture Dual In-line Reed Relay

    产品简介


    Littelfuse 的 HE700 是一款迷你型双列直插式(DIP)继电器,采用密封结构设计,具有多种接触配置选择,包括常开、常开高压、常闭和转换触点。HE700 继电器适用于直流电(DC)电路,额定切换电压最高可达 300VDC,且具备 10W 的最大负载能力。此产品可用于各种工业控制系统、安全系统、电信设备、仪器仪表等领域。

    技术参数


    - 接触类型:单极单掷(SPST),双极双掷(DPST),单极双掷(SPDT-CO),高压单极单掷(SPST-HV)
    - 额定切换功率:最高 10W
    - 额定切换电压:最高 300VDC
    - 额定切换电流:最高 0.5Adc
    - 持续电流:最高 1.5Adc
    - 保持电压:不同接触类型之间略有差异,但普遍为 250VDC/VAC 峰值
    - 环境温度范围:-40℃ 至 +85℃
    - 震动和冲击:最大耐受振动频率为 10-2000Hz,最大冲击加速度为 11ms 半正弦波

    产品特点和优势


    1. 紧凑设计:Miniature Dual In-Line 包装,适合空间有限的应用。
    2. 低功耗:与竞品相比,具有更低的线圈消耗功率。
    3. 环境防护:密封结构使开关不受外界环境影响。
    4. 多功能选择:提供多种触点类型选择,以满足不同的应用需求。
    5. RoHS 符合:符合环保标准,适合绿色生产。

    应用案例和使用建议


    - 安全系统:HE700 可用于家庭或企业中的安防系统,作为报警系统的开关控制部分。
    - 电信设备:电信运营商可以在复杂的电信网络中使用该继电器来控制信号的传输。
    - 过程控制系统:在工业过程中,HE700 可以用于控制机械设备的启停操作。
    建议在使用过程中,遵循手册中提供的电路布局指导,确保继电器与其他组件之间的正确连接。特别注意,在使用过程中要确保继电器处于其额定电压和电流范围内,避免过载导致损坏。

    兼容性和支持


    - 兼容性:HE700 可与多种电气设备兼容,尤其是需要使用微型继电器的系统。
    - 支持:Littelfuse 提供详尽的技术文档和支持服务,用户可随时咨询产品相关信息和技术问题。

    常见问题与解决方案


    1. Q: 如何确定合适的继电器类型?
    - A: 根据具体应用的需求选择合适的触点类型。参考手册中的表格来了解每种触点类型的适用场景和电气特性。

    2. Q: 如何连接外部磁屏蔽?
    - A: 按照手册中的 PCB 布局图进行接线。确保正确的连接以避免电磁干扰。

    总结和推荐


    Littelfuse 的 HE700 Reed Relay 在多个方面表现出色,特别是在紧凑设计、低功耗和环境防护方面。凭借广泛的电气特性选择和良好的市场口碑,它非常适合于需要高性能和可靠性的小型化控制系统应用。因此,强烈推荐在需要这些特性的场合下使用 HE700 继电器。

HE751A1200参数

参数
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1.2A
触点电容 -
长*宽*高 19.5mm(长度)*9.52mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE751A1200厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE751A1200数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE751A1200 HE751A1200数据手册

HE751A1200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4035 ¥ 20.3096
10+ $ 2.2885 ¥ 19.3378
25+ $ 2.068 ¥ 17.4746
50+ $ 1.9224 ¥ 16.2443
100+ $ 1.8036 ¥ 15.2404
250+ $ 1.6956 ¥ 14.3278
500+ $ 1.5768 ¥ 13.324
1000+ $ 1.5015 ¥ 12.6877
库存: 1680
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.3
直接购买
加入购物车
