59125-040

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Sensor Reed NC 3.81mm 2-Pin
供应商型号: ZT-59125-040
供应商: 海外现货
标准整包数: 1

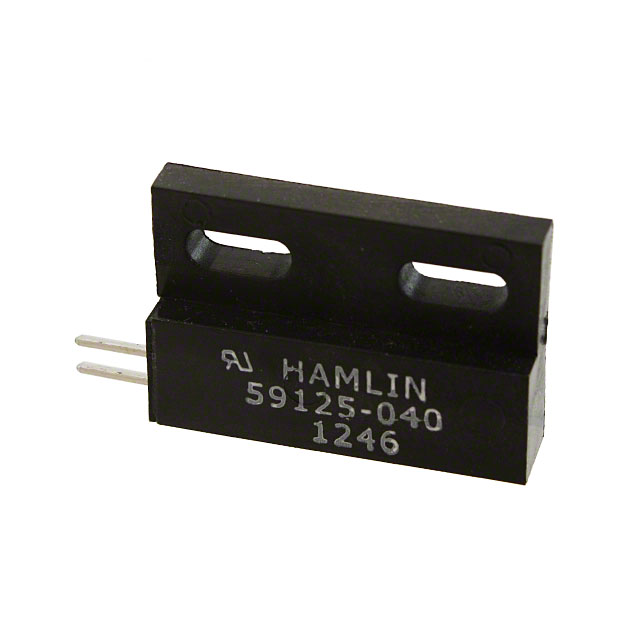

LITTELFUSE 磁簧开关 59125-040

59125-040概述

    电子元器件技术手册

    产品简介


    本产品为磁动式接近传感器(Form A、Form B),适用于多种开关应用。通过非铁质材料(如木材、塑料或铝)操作时无需提供待机电源,且磁力驱动的触点在污染导致其他技术失效后仍能长时间稳定工作。此外,传感器具有防水密封设计,适合广泛的应用场景,包括位置和限位传感、安全系统开关以及线性执行器等。

    技术参数


    以下是本产品的主要技术规格:
    | 规格 | Form A | Form B |
    |
    | 接触类型 | 标准 | 高压 |
    | 接触额定值(Watt)最大值 | 10 | 10 |
    | 最大切换电压(Vdc) | 200 | 300 |
    | 最小击穿电压(Vdc) | 250 | 450 |
    | 最大切换电流(A) | 0.5 | 0.5 |
    | 最大载流(A) | 1.2 | 1.5 |
    | 接触电阻初始值(Ω)最大值 | 0.2 | 0.2 |
    | 绝缘电阻最小值(MΩ) | 1010 | 1010 |
    | 接触电容典型值(pF) | 0.3 | 0.2 |
    | 操作温度范围(°C) | -40至+105 | -20至+105 |
    | 储存温度范围(°C) | -65至+105 | -65至+105 |
    | 运行时间典型值(ms) | 1.0 | 1.0 |
    | 释放时间典型值(ms) | 1.0 | 1.0 |
    | 最大冲击(G) | 100 | 100 |
    | 最大振动(G) | 30 | 30 |

    产品特点和优势


    - 独特的磁动式接近检测机制:通过磁场而非机械接触来检测物体,即使在恶劣环境中也能可靠工作。
    - 无需外部电源:磁动设计确保传感器在大部分情况下不需要额外电力供应,降低了能耗和成本。
    - 高防护等级:传感器采用全密封设计,不受灰尘、湿气等影响,延长使用寿命。
    - 安装便捷:可通过螺丝固定或粘贴方式安装,适用性强。
    - 简易调整:安装后可快速调整至最佳工作状态。

    应用案例和使用建议


    该传感器可以应用于各种需要检测物体存在或位置变化的场合。例如,在自动门控制系统中作为限位开关,或在自动化生产线中监测工件位置。根据手册推荐,安装时应确保传感器与激活物体之间的距离保持在特定范围内(激活距离为0.150英寸,释放距离为0.800英寸)。另外,为了提高可靠性,建议在高温环境下使用时采用散热措施。

    兼容性和支持


    本产品与一系列标准推拉接头兼容,具体型号可单独订购(例如59125-000, 59125-010等)。关于更多详细信息和技术支持,可联系制造商Hamlin Inc.,他们将提供详尽的应用指导和技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关不响应 | 检查是否有足够的磁力;确认安装位置无干扰物。 |
    | 触点电阻过高 | 清理触点或更换新触点。 |
    | 环境适应性差 | 使用更高防护等级的产品型号或加装保护装置。 |

    总结和推荐


    综上所述,该磁动式接近传感器凭借其高可靠性、低功耗及易用性,在多个领域展现出了极高的应用价值。无论是工业自动化还是智能家居项目,这款传感器都是一个理想的选择。强烈推荐给寻求高质量、高性能开关解决方案的专业人士和开发者。

59125-040参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
长*宽*高 28.57mm*19.05mm*6.35mm
安装方式 法兰安装
应用等级 工业级
零件状态 停产
包装方式 散装

59125-040厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59125-040数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59125-040 59125-040数据手册

59125-040封装设计

查看详情并下载
Symbol
Footprint
3D Model
