QJ8010LH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 10A ITO-220AB
供应商型号: 3816816
供应商: 海外现货
标准整包数: 1

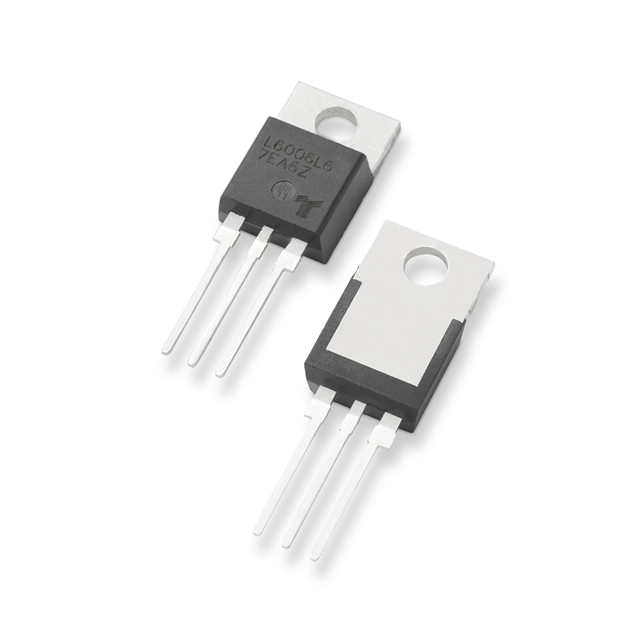

LITTELFUSE 晶闸管/可控硅 QJ8010LH5TP

QJ8010LH5TP概述


    产品简介


    QJxx10xHx 和 QJxx10xx 系列:10A 高温双端双向晶闸管及标准型(高通信)TRIAC
    该系列产品包含10A高温度耐受的双端双向晶闸管(Alternistor)和标准型TRIAC,分别提供TO-220AB(非隔离)、TO-220AB(隔离)和TO-263三种封装形式。最大结温可达150℃,峰值非重复性阻断电压高达600V或800V,最大浪涌电流达到120A(60Hz)。该系列非常适合于加热控制、电机速度控制、照明控制以及静态开关继电器等交流电力控制应用中。

    技术参数


    最大额定值
    | 参数符号 | 参数描述 | QJxx10LHy / QJxx10Ly | QJxx10RHy / QJxx10Ry | QJxx10NHy / QJxx10Ny |

    | VDSM/VRSM | 峰值非重复性阻断电压 | 600 V 或 800 V | 600 V 或 800 V | 600 V 或 800 V |
    | IT(RMS) | 有效值连续工作电流 | 10 A | 10 A | 10 A |
    | ITSM | 非重复性浪涌峰值连续工作电流 | 120 A (60 Hz) | 120 A (60 Hz) | 120 A (60 Hz) |
    | di/dt | 导通电流上升率 | 70 A/μs | 70 A/μs | 70 A/μs |
    | IGT | 门极触发电流 | 10 到 50 mA | 10 到 50 mA | 10 到 50 mA |
    | PG(AV) | 平均门极功率损耗 | 0.5 W | 0.5 W | 0.5 W |
    热特性
    | 参数符号 | 参数描述 | QJxx10LHy / QJxx10Ly | QJxx10RHy / QJxx10Ry |

    | RthJC | 结到外壳热阻 | 2.3 K/W | 1.2 K/W |
    | RthJA | 结到环境热阻 | 90 K/W | 45 K/W |

    产品特点和优势


    - 高可靠性认证:该系列产品已通过UL 1557认证,确保电气隔离的可靠性。
    - 高温操作能力:能够在最高150℃的环境下稳定工作。
    - 优越的浪涌电流处理能力:可承受高达120A的浪涌电流,适用于极端条件下的应用。
    - 玻璃钝化结:提升了产品寿命和可靠性。
    - 无触点磨损:固态设计消除了传统机械触点的磨损问题,进一步提高耐用性。
    - 低RFI干扰:降低无线电频率干扰,适合通信设备的应用。

    应用案例和使用建议


    - 加热控制:在家电如热水器、烤箱中使用。
    - 电机速度控制:应用于空调风扇、洗衣机等设备。
    - 照明控制:用于灯具调光系统中。
    - 静音开关继电器:作为静态开关应用。
    使用建议:
    - 在安装过程中应避免过热和过压,特别是在导通电流上升率高的情况下。
    - 选择合适的散热片以保证长期稳定运行。

    兼容性和支持


    - 兼容性:该系列产品与多种电源设备兼容,能够满足各种应用场景的需求。
    - 支持服务:Littelfuse 提供全方位的技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题:安装后未能正常工作。
    - 解决方案:检查接线是否正确,确保门极触发电流和电压符合要求。
    - 问题:工作时温度过高。
    - 解决方案:检查散热措施是否到位,必要时更换散热片。
    - 问题:门极触发失效。
    - 解决方案:确认触发脉冲是否足够,调整触发电路以确保可靠工作。

    总结和推荐


    综上所述,QJxx10xHx 和 QJxx10xx 系列产品的卓越特性使其成为多种交流电力控制应用的理想选择。凭借其高可靠性、优异的温度耐受能力和出色的浪涌电流处理能力,这些产品在各种严苛环境中表现出色。因此,强烈推荐给需要高性能、高可靠性的应用场合。对于希望实现稳定、高效工作的用户来说,这是一个非常值得考虑的选择。

QJ8010LH5TP参数

参数
RMS通态电流 10A
最大栅极触发电压 -
通态非重复峰值电流 -
最大栅极峰值反向电压 -
平均通态电流 -
SCR类型 -
断态最大重复峰值漏电流 -
开启状态电压 -
最大栅极触发电流 -
断态电压 -
通用封装 ITO-220AB
应用等级 工业级
包装方式 管装

QJ8010LH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ8010LH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ8010LH5TP QJ8010LH5TP数据手册

QJ8010LH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
