59135-3-S-02-A

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述:
供应商型号: F8060-ND
供应商: Digi-Key
标准整包数: 1

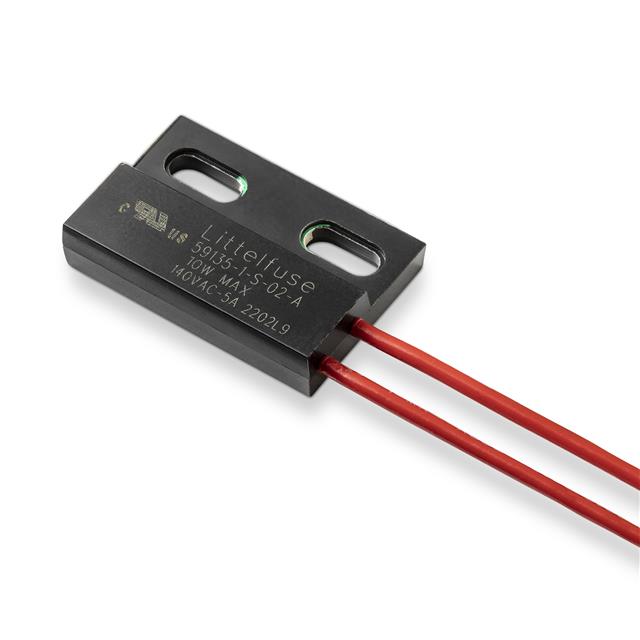

LITTELFUSE 磁簧开关 59135-3-S-02-A

59135-3-S-02-A概述

    高温法兰安装型簧片传感器:59135产品介绍

    产品简介


    59135是一款高温法兰安装型簧片传感器,尺寸为28.57mm x 19.05mm x 6.35mm(1.125英寸 x 0.750英寸 x 0.259英寸)。它支持多种开关类型,包括常开、高电压常开、转换触点和常闭。其设计使其可以通过螺钉或粘合剂进行安装,额定工作温度可达150°C。59135能够承受高达265Vac/300Vdc的电压,并支持最高10VA的负载。它适用于广泛的工业应用,包括位置和限位感应、安防系统开关、线性致动器以及门开关等。

    技术参数


    - 电气参数
    - 开关类型:常开、常开高电压、转换触点、常闭
    - 额定电压:最大200Vdc,265Vac,120Vac
    - 额定电流:最大0.5Adc,0.35Aac,0.25Adc
    - 接触电阻:最大0.2Ω,最小10^9Ω
    - 电容:典型值0.2-0.3pF
    - 工作温度范围:-40°C 至 +150°C
    - 机械参数
    - 操作时间:最大1ms(某些型号可达3ms)
    - 释放时间:最大1ms(某些型号可达3ms)
    - 冲击:最大100G(半正弦波)
    - 振动:最大30G(50-2000Hz)

    产品特点和优势


    - 密封性强:磁力驱动的接触结构能够在受到污染的情况下持续工作,而光学和其他技术则可能失效。
    - 低功耗:无需待机电源。
    - 穿透非铁材料:例如木头、塑料或铝,可以透过这些材料进行操作。

    应用案例和使用建议


    59135簧片传感器广泛应用于工业自动化和安全系统。例如,在门开关的应用中,该传感器可以检测门的开启或关闭状态,并通过信号反馈到控制系统。建议在安装时确保簧片传感器与配套的57135执行器匹配使用,以获得最佳性能。

    兼容性和支持


    59135簧片传感器支持多种电缆长度和接线方式选择,可以适应不同的安装需求。如有特殊需求,如延长电缆长度或增加特殊连接器,可联系Littelfuse获取定制服务。此外,Littelfuse还提供全面的技术支持和维护服务,确保客户在使用过程中获得最好的体验。

    常见问题与解决方案


    - 问题1:如何选择合适的敏感度选项?
    - 解决方案:根据应用的具体需求选择合适的敏感度选项,通常情况下,选项S适合于常开触点,T和U适合于常开高电压和转换触点,V适合于常闭触点。

    - 问题2:如何测试簧片传感器的工作状态?
    - 解决方案:在实际应用中,可以通过施加适当的电压和电流来测试传感器的工作状态,确保其能够在规定的工作环境下正常工作。

    总结和推荐


    综上所述,59135高温法兰安装型簧片传感器具有卓越的耐高温性能、高可靠性及广泛的应用范围,是工业自动化和安全系统的理想选择。强烈推荐用于需要高稳定性和可靠性的环境中,尤其适用于极限温度条件下的应用场景。

59135-3-S-02-A参数

参数
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 28.57mm*19.05mm*6.35mm
通用封装 SPDT
安装方式 导线安装,法兰安装
零件状态 在售
包装方式 盒装

59135-3-S-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59135-3-S-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59135-3-S-02-A 59135-3-S-02-A数据手册

59135-3-S-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
