首页  >  产品百科  >  HA15-2-42-48

HA15-2-42-48

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 265V(AC) SPST-NO 10W 1.5A(DC) 265V 0.2pF 通孔安装 40.39mm(长度)
供应商型号: ZT-HA15-2-42-48
供应商: 海外现货
标准整包数: 1

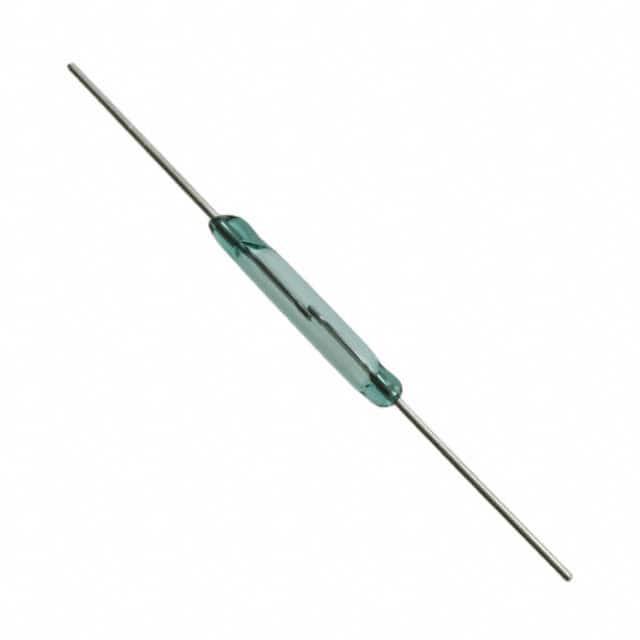

LITTELFUSE 磁簧开关 HA15-2-42-48

HA15-2-42-48概述

    HA15-2 15.2mm Sub-miniature HV Reed Switch

    产品简介


    HA15-2是一款微小型常开型开关,具备15.24mm长x2.28mm直径(0.600英寸x0.090英寸)的玻璃封装。它适用于高电压开关,能够在265Vac下切换10VA负载,绝缘电阻高达10^10欧姆,接触电阻小于100毫欧姆。它能够处理轻度电感负载,并能切换欧洲标准电源电压。这款开关适用于多种场合,如继电器、安防设备、极限开关、办公设备及需要切换轻度电感负载的应用场合。

    技术参数


    - 尺寸: 长15.24mm (0.600英寸),直径2.28mm (0.090英寸)
    - 操作温度: 工作温度范围-20°C到+125°C,储存温度范围-65°C到+125°C
    - 额定电压: 直流最大450V,交流最大265Vac
    - 额定电流: 最大直流电流1.4A,最大交流电流0.35A
    - 接触电阻: 最大100毫欧
    - 绝缘电阻: 最小10^10欧姆
    - 功率: 按需最大20W
    - 耐冲击和振动: 最大冲击100G,频率范围50-2000赫兹,最大加速度30G

    产品特点和优势


    HA15-2子微型HV干簧开关具备以下独特功能和优势:
    - 密封设计: 开关接点完全密封,不受外部环境影响,保证长期可靠运行。
    - 高电压能力: 能够安全切换265Vac的欧洲标准电压。
    - 低功耗: 接触闭合无需操作电源。

    应用案例和使用建议


    该开关广泛应用于多个领域,包括安全系统、继电器和办公设备。例如,在安全系统中,它可以作为入侵报警系统的触发装置,提供可靠的位置检测。在选择具体型号时,可以根据应用需求选择不同的AT范围(17-23AT,22-28AT,27-33AT)。使用时需要注意开关在切换电感或电容负载时会受到瞬态电压或电流的影响,建议参考相关的应用指南(AN108A和AN107)来处理这些问题。

    兼容性和支持


    HA15-2可以与多种电子设备和电路兼容。制造商提供了详细的技术支持和维护信息,用户可以随时联系Littelfuse获得帮助。

    常见问题与解决方案


    - 问题: 开关在特定负载下表现不稳定。
    - 解决方案: 确保开关的电压和电流不超过其额定值,如有必要可联系制造商获取更多信息。
    - 问题: 开关接点寿命低于预期。
    - 解决方案: 确认负载类型,联系制造商进行详细咨询以确定合适的使用寿命。
    - 问题: 在电感或电容负载下开关失灵。
    - 解决方案: 参考AN108A和AN107应用指南,考虑增加适当的抑制电路以避免瞬态电压和电流的影响。

    总结和推荐


    总体而言,HA15-2是一种高性能、可靠且多功能的微小型高压干簧开关。它不仅适用于高电压环境下的切换需求,还能在各种环境中提供稳定的性能。考虑到其出色的电气特性和广泛的应用领域,我们强烈推荐这一产品。对于寻求稳定性和可靠性同时兼顾的设计师和工程师来说,这是一个理想的选择。

HA15-2-42-48参数

参数
承载电流 -
最大进位电流 1.5A(DC)
触点电容 0.2pF
开关配置 SPST-NO
最大交流触点电压 265V
功率额定值 10W
开关电流 -
电压额定值 265V(AC)
长*宽*高 40.39mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HA15-2-42-48厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HA15-2-42-48数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HA15-2-42-48 HA15-2-42-48数据手册

HA15-2-42-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
