HE3621A1210

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Littelfuse 微型簧片开关, 19.7mm长
供应商型号: 10B-9561935-14
供应商: 国内现货
标准整包数: 1

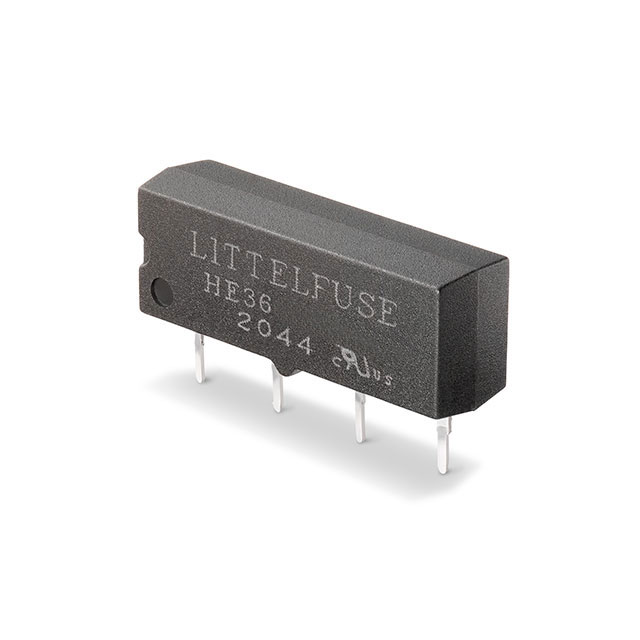

LITTELFUSE 磁簧开关 HE3621A1210

HE3621A1210概述

    HE3600 Miniature Single In-line Reed Relay 技术手册

    产品简介


    HE3600 是一款小型单列直插式干簧继电器,采用密封设计,可承受高达 200 Vdc 的电压,并具有 10 瓦的额定功率。它适用于需要紧凑结构的应用场景,如安全系统、电信设备、过程控制系统、自动测试设备和仪器仪表。

    技术参数


    - 接触类型: SPST-NO(单刀单掷-常开)
    - 开关功率: 最大 10 瓦
    - 开关电压: 最大 200 Vdc
    - 开关电流: 最大 0.5 安培
    - 保持电压: 最小 250 Vdc
    - 绝缘电阻: 接触初始最小值为 0.150 欧姆,隔离端子间最小值为 10^10 欧姆
    - 操作时间: 最大 1 毫秒
    - 释放时间: 最大 1 毫秒
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +105°C
    - 振动和冲击耐受性: 最大 20 G,最大 50 G

    产品特点和优势


    - 小型化和高密度安装: HE3600 采用微型单列直插封装,允许极高的装配密度,有助于节省空间和成本。
    - 卓越的环境适应性: 干簧开关的密封设计使其对环境影响免疫。
    - 低功耗: 相较于其他电磁继电器,其线圈消耗功率更低。
    - 安全防护: 转移模制封装提供了最大的组件保护。
    - 合规性: 符合RoHS标准,环保无铅。

    应用案例和使用建议


    - 安全系统: 适用于需要快速响应和高可靠性的安防设备。
    - 电信设备: 在电信设备中可用于信号切换,保证稳定的数据传输。
    - 过程控制系统: 在工业环境中,可用于远程控制和监控设备。
    - 自动测试设备: 可用于测试设备的信号切换和控制。
    建议: 在安装时应注意确保继电器和外部电路的良好接地,以减少噪声干扰。使用带有抑制二极管的选项可以进一步保护电路免受过电压的影响。

    兼容性和支持


    - 兼容性: 该继电器与市面上常见的 SMD 和通孔安装兼容,适合多种电子设备的集成。
    - 支持: 如需具体认证评级,请联系 Littelfuse 获取详细信息。

    常见问题与解决方案


    - 问题: 继电器未能正常操作。
    - 解决方法: 确认电源电压是否正确,检查连接线是否松动,确认是否已达到开关的最大负载。

    - 问题: 设备出现噪音。
    - 解决方法: 确保良好接地,考虑添加抑制二极管以减少噪音干扰。

    总结和推荐


    综合评估: HE3600 继电器具有体积小、效率高、可靠性强等特点,非常适合于各种紧凑型应用场合。它的低功耗特性使得在便携设备中也具备良好的表现。
    推荐使用: 强烈推荐在需要高性能和高可靠性的应用场景中使用 HE3600 继电器。

HE3621A1210参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1.2A
触点电容 -
开关配置 SPST-NO
最大交流触点电压 -
功率额定值 -
长*宽*高 19.05mm*5.65mm*7.62mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HE3621A1210厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE3621A1210数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE3621A1210 HE3621A1210数据手册

HE3621A1210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.0788
25+ ¥ 15.3386
81+ ¥ 14.7251
50000+ ¥ 14.7251
库存: 21822
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 170.78
