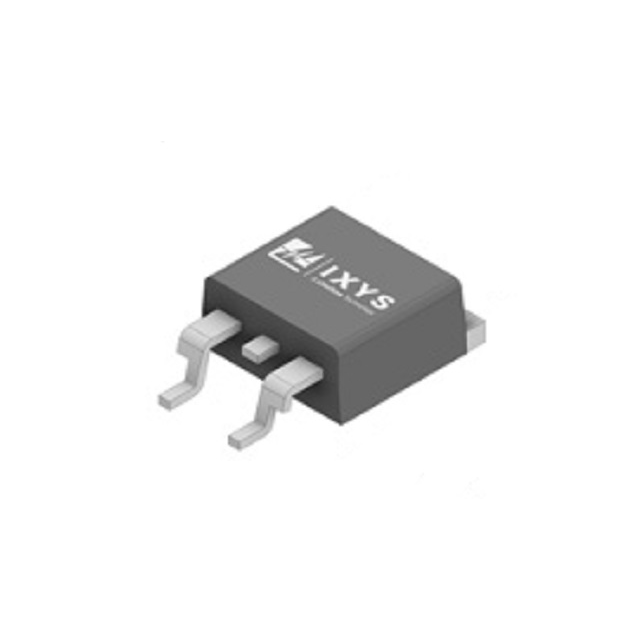

QJ8010N4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 10A 800V 1.3V D2PAK,TO-263 贴片安装
供应商型号: 3816787
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ8010N4TP

QJ8010N4TP概述


    产品简介


    QJxx10xHx 和 QJxx10xx 系列
    10 A 高温交替可控硅和标准(高通信)双向晶闸管
    本系列由 Littelfuse 公司生产的 10 A 高温交替可控硅和标准双向晶闸管,提供 TO-220AB、隔离式 TO-220 和 TO-263 封装。其最大结温可达 150°C,瞬时浪涌峰值电流为 120 A(60 Hz)。此系列特别适用于交流电源控制应用,如加热控制、电机速度控制、照明控制及静态开关继电器。

    技术参数


    技术规格:
    - 最大阻断电压:600 V 或 800 V
    - 峰值非重复浪涌峰值电流(15 ms):100 A(50 Hz),120 A(60 Hz)
    - 正弦波 RMS 电流:10 A
    - 峰值通态电压(ITM = 14.1A):1.60 V
    - 通态电流(全正弦波):10 A
    - 存储温度范围:-40°C 至 150°C
    - 操作结温范围:-40°C 至 150°C
    电气特性:
    - DC 门触发电流:10 mA - 50 mA
    - DC 门触发电压:1.3 V
    - 保持电流:15 mA - 50 mA
    - 关断速率(di/dt):70 A/μs(60 Hz)
    热特性:
    - 结至外壳热阻:1.2 K/W(隔离型);2.3 K/W(非隔离型)
    - 结至环境热阻:45 K/W(隔离型);90 K/W(非隔离型)

    产品特点和优势


    产品特点:
    - UL 认证,电隔离半导体设备
    - 玻璃钝化结
    - 高达 120 A 的浪涌电流能力(60 Hz)
    - 符合 RoHS 规范
    - 固态开关消除弧光或接触弹跳造成的电压瞬变
    优势:
    - 高性能交流开关和相位控制
    - 在极高感性负载的应用中表现出色
    - 最大化的隔离电压,易于散热
    - 无机械磨损点,寿命更长

    应用案例和使用建议


    典型应用:
    - 加热控制
    - 电机速度控制
    - 照明控制
    - AC 固态开关
    - 灯光调节器
    - 动力工具和草坪护理设备
    - 家用电器
    使用建议:
    - 在高感性负载条件下使用时,确保电路设计考虑高关断速率
    - 使用良好的散热设计以避免过热,特别是在大电流应用中
    - 对于关键应用,建议进行充分的测试和验证

    兼容性和支持


    兼容性:
    - 该产品可与各类具有类似封装和电气特性的设备和组件兼容
    支持:
    - 厂商提供全面的技术文档和客户支持服务,帮助用户优化和调试产品

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:在浪涌电流期间门控丢失
    - 解决方案: 设计时增加门极驱动电流,确保在浪涌期间维持足够的门控信号强度。
    2. 问题:重复过载后需要一段时间才能恢复
    - 解决方案: 设计中引入过热保护机制,确保在过载事件后有足够的冷却时间以恢复正常操作。

    总结和推荐


    综合评估:
    QJxx10xHx 和 QJxx10xx 系列是高性能、可靠性和稳定性高的双向晶闸管和交替可控硅产品,适用于广泛的工业和家用电器应用。其独特的设计使其能够在严苛的环境下工作,并且具备出色的浪涌处理能力和热管理特性。
    推荐使用:
    基于上述特性和优势,强烈推荐 QJxx10xHx 和 QJxx10xx 系列用于需要高性能交流开关和相位控制的应用。这些产品能够显著提高系统的稳定性和可靠性,是各类工业和家用电器的理想选择。

QJ8010N4TP参数

参数
最大栅极触发电流 35mA
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
开启状态电压 -
平均通态电流 -
RMS通态电流 10A
SCR类型 -
通态非重复峰值电流 -
断态最大重复峰值漏电流 -
断态电压 800V
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
