Q6025K6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 25A 1.8V 208A,250A 600V 10μA 1.3V TO-218 通孔安装
供应商型号: ZT-Q6025K6TP
供应商: 海外现货
标准整包数: 1

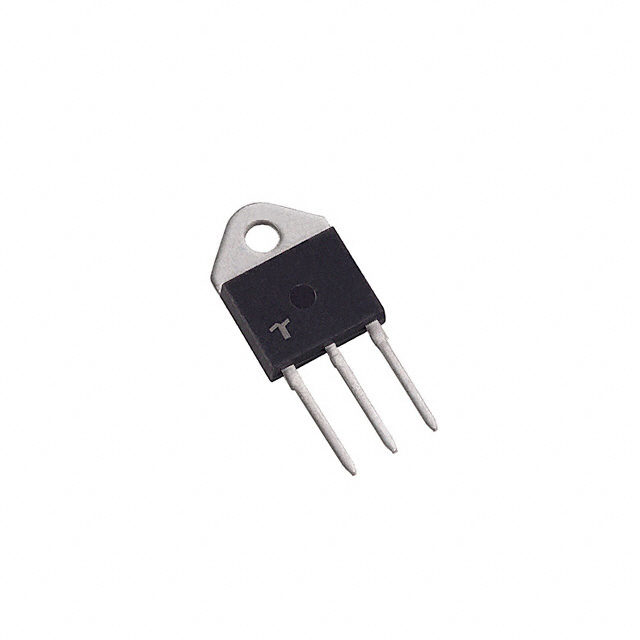

LITTELFUSE 晶闸管/可控硅 Q6025K6TP

Q6025K6TP概述


    产品简介


    本产品是一款25安培双向固态开关系列,设计用于交流开关和相位控制应用,如电机速度控制、温度调节、照明控制以及静态继电器。标准的交替电流组件(alternistor triac)在象限I或III中操作,仅在象限II或III中接受单极负门脉冲,不会在象限IV中操作。

    技术参数


    - 额定电流 (IT(RMS)): 25A
    - 最高电压 (VDRM/VRRM): 1000V
    - 门触发电流 (IGT): 50 mA 或 80 mA
    - 峰值非重复浪涌电流 (ITSM): 167A (50Hz),200A (60Hz)
    - 浪涌电流持续时间 (I2t): 166 A²s
    - 关键上升率 (di/dt): 100 A/μs
    - 峰值门电流 (IGTM): 4A
    - 平均门功率损耗 (PG(AV)): 0.5W
    - 存储温度范围 (Tstg): -40到125°C
    - 工作结温范围 (TJ): -40到125°C

    产品特点和优势


    - 罗氏合规(RoHS)
    - 玻璃钝化结
    - 电压能力高达1000V
    - 半周期内可承受250A浪涌电流

    应用案例和使用建议


    该产品广泛应用于加热、照明和电机速度控制等领域。例如,在工业电力工具、健身器材、白色家电和商业电器中均有所应用。对于具有高感性负载的应用,建议采用无吸收电阻的交替电流组件,以获得最佳的换向性能。

    兼容性和支持


    该产品适用于多种封装类型,如TO-220L、TO-218K和TO-218J。具体细节请参见包装选项部分。制造商提供了详细的电气特性和安装指南,帮助用户正确使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确保良好的散热措施,避免连续电流超过设备额定值的75% |
    | 浪涌电流影响 | 注意在浪涌电流期间可能会丢失门控,过载可能需要返回稳态后再重复 |

    总结和推荐


    这款25安培标准及高换向交替电流组件是电机控制、照明和加热等应用的理想选择。其具有优良的电气特性和可靠的设计,确保长期稳定运行。强烈推荐使用该产品,尤其是在对可靠性和性能要求较高的场合。
    希望本文提供的详细信息能帮助您更好地理解和使用这款产品。

Q6025K6TP参数

参数
SCR类型 -
平均通态电流 -
最大栅极触发电流 80mA
断态最大重复峰值漏电流 10μA
最大栅极峰值反向电压 -
断态电压 600V
最大栅极触发电压 1.3V
通态非重复峰值电流 208A,250A
RMS通态电流 25A
开启状态电压 1.8V
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6025K6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6025K6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6025K6TP Q6025K6TP数据手册

Q6025K6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0376 ¥ 17.075
库存: 19990
起订量: 33 增量: 25
交货地:
最小起订量为:1
合计: ¥ 17.07
