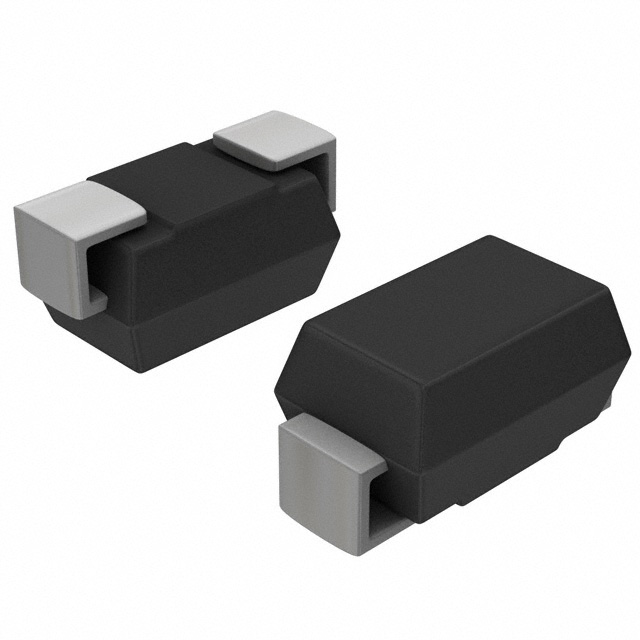

K0820S1URP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 1A 70V 5μA SMA(DO-214AC) 贴片安装
供应商型号: F6673TR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 K0820S1URP

K0820S1URP概述

    标准单向SIDAC产品技术手册

    1. 产品简介


    标准单向SIDAC(硅单向电压触发开关)是Littelfuse公司生产的一种电子元器件,主要用于在特定电压下触发并维持电流流通。其主要功能是作为电压触发开关,用于高压放电发生器电路、整流交流/直流电路等场合。SIDAC适用于需要可靠开关控制的应用场景,如家电、工业控制设备及电力系统等领域。

    2. 技术参数


    - 触发/击穿电压(VBO):范围75V至260V
    - 重复峰值反向电压(VDRM):范围70V至220V
    - 交流/直流电流(IT(RMS)):最大值1A
    - 重复峰值关断电流(IDRM):最大值5μA
    - 峰值导通电压(VTM):最大值1.2V
    - 动态保持电流(IH):最小值10mA,最大值80mA
    - 热阻(RθJL):DO-214型号为30°C/W,DO-15型号为18°C/W
    - 存储温度范围(TS):-40°C至150°C
    - 结温范围(TJ):K0820yU至K2000yU为-40°C至125°C;K2200yU至K2500yU为-40°C至150°C

    3. 产品特点和优势


    - 耐久性高:玻璃封装确保元件能够在恶劣环境中可靠运行。
    - 触发电压范围广:75V至260V的广泛触发电压范围,使得SIDAC能够应用于多种不同的应用场景。
    - 高稳定性:具有高重复峰值反向电压和高热阻,保证了在高功率应用中的稳定性和可靠性。
    - 环保合规:RoHS认证,符合环境保护要求。

    4. 应用案例和使用建议


    - 典型应用:用于高压放电发生器电路、整流交流/直流电路。
    - 使用建议:选择合适的SIDAC型号以匹配所需电压和电流,确保正确安装和连接,避免过载和高温。

    5. 兼容性和支持


    - 兼容性:适用于多种电路设计,与常见的电子设备和组件兼容。
    - 支持服务:提供详尽的技术文档和支持,确保客户能够获得及时有效的技术支持和维护。

    6. 常见问题与解决方案


    - 问题:过热损坏
    - 解决方案:确保正确的冷却措施,避免长时间过载运行。
    - 问题:电压波动导致误触发
    - 解决方案:使用稳压电源或增加滤波电路来稳定输入电压。

    7. 总结和推荐


    总体评价:Littelfuse的标准单向SIDAC凭借其广泛的触发电压范围、高稳定性及耐久性,在多种应用场景中表现出色。建议在需要可靠的电压触发开关时选用此产品。

K0820S1URP参数

参数
断态最大重复峰值漏电流 5μA
开启状态电压 1.5V
SCR类型 -
最大栅极触发电压 -
最大栅极触发电流 -
平均通态电流 -
通态非重复峰值电流 1A
RMS通态电流 1A
最大栅极峰值反向电压 -
断态电压 70V
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

K0820S1URP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K0820S1URP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K0820S1URP K0820S1URP数据手册

K0820S1URP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4288 ¥ 3.5885
10000+ $ 0.4063 ¥ 3.3998
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 17942.5
