QJ6016LH6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 16A 1.6V 167A,200A 600V 5μA 1.3V ITO-220AB 通孔安装
供应商型号: 3997206
供应商: 海外现货
标准整包数: 1

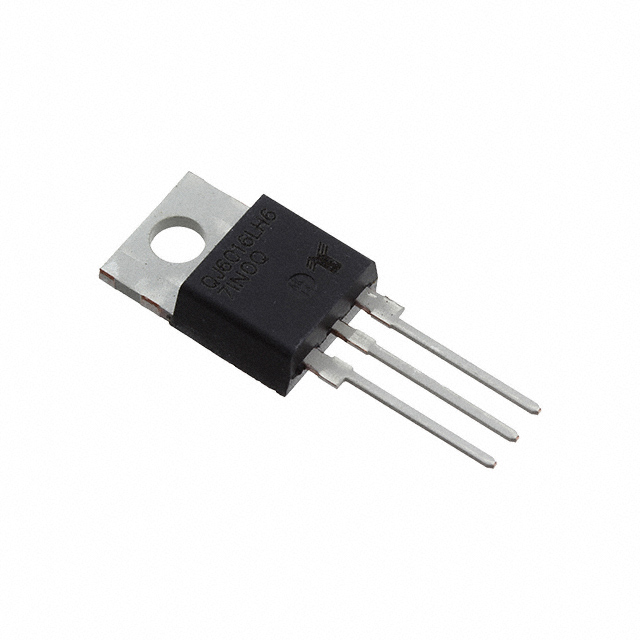

LITTELFUSE 晶闸管/可控硅 QJ6016LH6TP

QJ6016LH6TP概述


    产品简介


    Littelfuse 16A 高温反向触发双向晶闸管 (Triac) 是一种专为高温度环境设计的电子元器件,特别适用于交流电源控制应用,如加热控制、电机速度控制、照明控制及固态继电器等。这款产品提供 TO-220AB、TO-220 隔离封装和 TO-263 表面贴装三种封装选项,使其在多种应用场景中具有高度灵活性。

    技术参数


    - 最大结温 (TJ):150°C
    - 峰值非重复性浪涌电流 (ITSM):在 60Hz 下可达 200A
    - RMS 电流 (IT(RMS)):16A
    - 最大电压 (VDRM/VRRM):400V/600V/800V
    - 峰值门极触发电流 (IGTM):2.0A
    - 平均门极功率耗散 (PG(AV)):0.5W
    - 储存温度范围 (Tstg):-40°C 至 150°C
    - 热阻 (Rθ(J-C)):0.90°C/W(TO-220 封装)

    产品特点和优势


    - 高温稳定性:150°C 的高耐温性使其适合恶劣的工业环境。
    - 高可靠性:具备 200A 的高浪涌电流承受能力。
    - 多封装选择:TO-220AB、TO-220 隔离封装和 TO-263 表面贴装封装,方便集成到不同类型的电路板上。
    - 内部隔离设计:内部隔离式封装有助于提高散热效果和绝缘性能。

    应用案例和使用建议


    典型应用 包括:
    - 加热控制:如咖啡机、无水加热器和红外加热器。
    - 固态继电器。
    - 照明调节:包括白炽灯和 LED 灯。
    - 电机速度控制:用于厨房电器、电动工具和家用电器的压缩机电机控制。
    使用建议:
    - 设计时确保最大连续电流不超过组件额定值的 75%。
    - 正确安装和焊接到合适的散热片以确保良好的散热。
    - 考虑过压保护措施,避免 dv/dt 过高造成损坏。

    兼容性和支持


    兼容性:
    - 与现有系统的其他电子元件和设备兼容。
    支持:
    - 厂商提供详细的安装指南和技术支持文档,帮助用户正确使用和维护。

    常见问题与解决方案


    - 问题:启动过程中门极电流过高导致门极损坏。
    解决方案:使用合适的小电阻值限制门极电流。

    - 问题:器件过热导致失效。
    解决方案:增加散热片面积,确保良好的热管理。

    总结和推荐


    综合评估:
    - Littelfuse 的 16A 高温反向触发双向晶闸管以其出色的耐温性能和高可靠性,在各种交流电源控制应用中表现出色。
    - 设计时应注意正确的散热和过压保护措施,以延长其使用寿命。
    推荐:
    - 推荐使用该产品进行交流电源控制应用,特别是需要高可靠性且处于高温环境的应用场合。

QJ6016LH6TP参数

参数
开启状态电压 1.6V
平均通态电流 -
RMS通态电流 16A
最大栅极触发电压 1.3V
断态电压 600V
最大栅极峰值反向电压 -
SCR类型 -
最大栅极触发电流 80mA
通态非重复峰值电流 167A,200A
断态最大重复峰值漏电流 5μA
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
