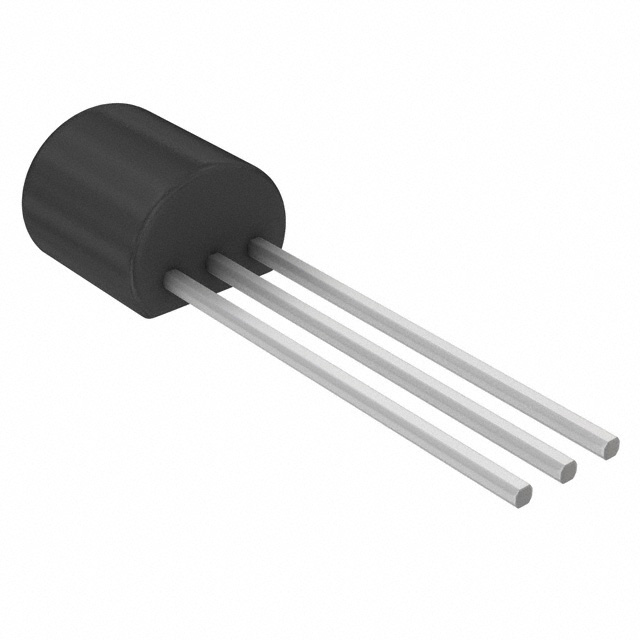

LX807DE

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 5mA 灵敏栅型 800mA 1.6V 8A,9.5A 400V 5μA 1.3V TO-92 通孔安装
供应商型号: LX807DE-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 LX807DE

LX807DE概述

    LX8 系列 Teccor® 0.8 安培敏感双向晶闸管

    产品简介


    LX8 系列是 Teccor® 品牌的新型 0.8 安培双向固态开关系列,专为低电流应用设计。这些双向晶闸管采用经济型 TO-92 和表面贴装封装,可以直接与微处理器驱动器接口。由于采用了玻璃钝化技术,LX8 系列能够确保长期可靠性和参数稳定性。

    技术参数


    - 主要电气参数:
    - 最大有效电流(IT(RMS)):0.8 A
    - 最高耐压值(VDRM/VRRM):400 至 600 V
    - 最小门极触发电流(IGT):3 至 5 mA
    - 最高非重复性峰值通态电流(ITSM):TO-92:8.0 A (50 Hz); SOT-223:9.5 A (60 Hz)

    - 热阻参数:
    - 结到外壳(Rth(j-c)):TO-92:60°C/W; SOT-223:25°C/W
    - 结到环境(Rth(j-a)):TO-92:150°C/W; SOT-223:60°C/W

    - 其他参数:
    - 工作温度范围:存储结温(Tstg):-40°C 到 150°C;操作结温(TJ):-40°C 到 110°C

    产品特点和优势


    LX8 系列双向晶闸管具有多种优势,特别适合于低电流应用,如理发产品中的加热控制,以及需要长寿命的应用中替代机械开关接触。其主要特点包括:
    - 高耐压能力:最高耐压值可达 600V,适应多种应用需求。
    - 高门极触发电流能力:门极触发电流可高达 5mA,使触发更加灵敏可靠。
    - 快速响应时间:最小的门极触发时间和快速上升率使它适用于快速切换场合。
    - 紧凑的封装:提供 TO-92 和 SOT-223 封装,易于安装和应用。

    应用案例和使用建议


    LX8 系列双向晶闸管广泛应用于家用电器和工业控制设备中。例如,在家庭电器如理发器的加热控制系统中,其可靠的性能可以保证长久的使用寿命。在工业控制设备中,它们可用于替代传统的机械开关以提高系统整体可靠性。
    - 建议应用:
    - 加热控制(如电吹风)
    - 电机控制
    - 家用电器
    - 使用建议:
    - 请务必按照规范使用,保持正确的电路连接和散热措施。
    - 在应用中考虑负载特性和电源频率的影响,以优化电路性能。

    兼容性和支持


    LX8 系列双向晶闸管支持多种封装,包括 TO-92 和 SOT-223。这些产品与其他标准电子组件兼容,适用于各种不同类型的电路板和设备。Littelfuse 提供详细的技术支持文档和售后服务,以帮助客户解决问题和优化产品应用。

    常见问题与解决方案


    1. 问题:长时间过载导致晶闸管损坏。
    - 解决方法:确保电流不超过额定值,并通过合理的散热设计来控制温度。
    2. 问题:接线错误导致触发不稳定。
    - 解决方法:仔细检查电路连接,确保正确连接各引脚。
    3. 问题:晶闸管无法触发。
    - 解决方法:检查门极电压和电流是否符合要求,确保门极触发信号足够强。

    总结和推荐


    总体来看,LX8 系列 Teccor® 0.8 安培敏感双向晶闸管在低电流应用中表现出色,具有出色的稳定性和可靠性。对于需要高效能且长寿命的应用,我们强烈推荐使用 LX8 系列双向晶闸管。这些产品不仅能显著提高系统的可靠性和稳定性,还能在许多应用中带来更佳的用户体验。

LX807DE参数

参数
断态最大重复峰值漏电流 5μA
最大栅极触发电压 1.3V
最大栅极峰值反向电压 -
SCR类型 灵敏栅型
开启状态电压 1.6V
RMS通态电流 800mA
平均通态电流 -
断态电压 400V
通态非重复峰值电流 8A,9.5A
最大栅极触发电流 5mA
通用封装 TO-92
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

LX807DE厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LX807DE数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE LX807DE LX807DE数据手册

LX807DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
