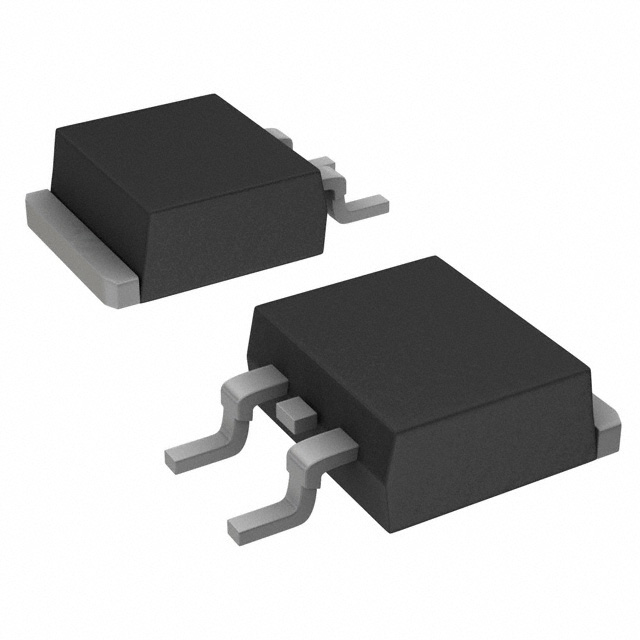

QJ8025NH4RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 25A 1.8V 250A 800V 10μA 1.3V TO-263 贴片安装
供应商型号: QJ8025NH4RPTR-ND
供应商: Digi-Key
标准整包数: 500
LITTELFUSE 晶闸管/可控硅 QJ8025NH4RP

QJ8025NH4RP概述


    产品简介


    Littelfuse 的 QJxx25xHx 系列 25 安培高温交替可控硅(Triacs)是一种固态开关系列,专为交流电切换和相位控制应用设计。这些应用包括电机速度和温度调节控制、照明控制及静态切换继电器。这类器件在四象限 I 或 III 中使用同相信号,仅接受单极负栅极脉冲用于象限 II 或 III。它们不会在第四象限操作。

    技术参数


    - 额定电压 (VDRM/VRRM):400V, 600V 或 800V
    - 最大连续电流 (IT(RMS)):25A
    - 峰值非重复浪涌电流 (ITSM):208A (50Hz) 或 250A (60Hz)
    - 峰值上升率 (di/dt):100A/μs
    - 最大栅极电流 (IGTM):4A
    - 最大栅极平均功率损耗 (PG(AV)):0.5W
    - 存储温度范围 (Tstg):-40°C 至 150°C
    - 工作结温范围 (TJ):-40°C 至 150°C
    - 隔离热阻 (Rθ(J-C)):0.90°C/W 至 1.80°C/W (根据型号)

    产品特点和优势


    - 高电压能力:最高可达 800V,适用于高压应用。
    - 高浪涌能力:可承受高达 250A 的瞬时浪涌电流,确保系统可靠性。
    - 无卤素且符合 RoHS:环保标准,满足现代制造要求。
    - UL 认证:符合 UL 1557 标准,确保电气隔离安全。

    应用案例和使用建议


    QJxx25xHx 系列 Triacs 主要应用于交流电开关和相位控制应用中,例如加热、照明和电机速度控制。例如,在工业电动工具、健身器材、白色家电和商业设备中都有广泛应用。对于高感性负载的应用,交替可控硅无需额外的钳位二极管(snubber),提供更好的换向性能。
    使用建议:为了延长使用寿命,建议在选择组件时要仔细考虑应用的工作参数和环境条件。最大连续电流应限制在组件额定值的 75% 以内。此外,正确的散热措施和电压等级选择对于极端条件下的稳定性至关重要。

    兼容性和支持


    QJxx25xHx 系列 Triacs 提供多种封装选项,如 TO-220AB、TO-263 和 TO-218AC,以适应不同的安装需求。Littelfuse 还提供了详细的设计指南和焊接参数,帮助客户在各种制造过程中保持产品质量。

    常见问题与解决方案


    1. 问题:器件在大电流下发热过多
    - 解决方法:采用适当的散热措施,如使用更大的散热片或增加散热器的面积。

    2. 问题:组件的栅极电流过低
    - 解决方法:检查并调整电路中的栅极电阻,确保触发电压在适当范围内。
    3. 问题:接线不良导致损坏
    - 解决方法:严格按照制造商提供的安装指南进行操作,使用合适的焊接参数进行组装。

    总结和推荐


    综上所述,Littelfuse 的 QJxx25xHx 系列 Triacs 在高压、大电流、高温度环境下表现出色,具备优异的浪涌电流处理能力和可靠的电气隔离性能。其广泛的适用性和强大的支持使得它成为众多应用的理想选择。强烈推荐此产品用于需要高性能交流开关和相位控制的应用场合。

QJ8025NH4RP参数

参数
最大栅极峰值反向电压 -
最大栅极触发电流 35mA
SCR类型 -
断态电压 800V
开启状态电压 1.8V
平均通态电流 -
断态最大重复峰值漏电流 10μA
RMS通态电流 25A
最大栅极触发电压 1.3V
通态非重复峰值电流 250A
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
