首页  >  产品百科  >  QJ6016NH4RP

QJ6016NH4RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 16A 1.6V 167A,200A 600V 5μA 1.3V D2PAK,TO-263 贴片安装
供应商型号: 576-QJ6016NH4RP
供应商: Mouser
标准整包数: 1

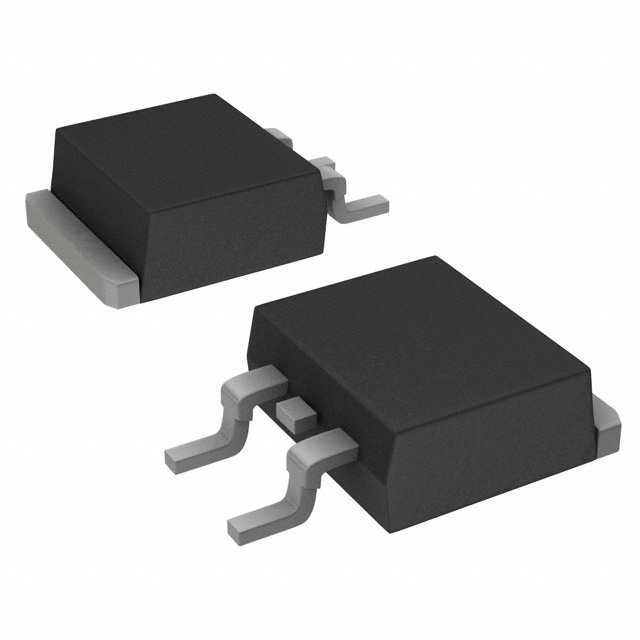

LITTELFUSE 晶闸管/可控硅 QJ6016NH4RP

QJ6016NH4RP概述

    16 Amp High Temperature Alternistor Triacs 技术手册

    产品简介


    产品类型: 16A高温度Alternistor TRIAC
    主要功能: 这种器件能够作为交流电源控制的关键开关元件,在加热、照明和电机速度控制等应用中发挥重要作用。它具备高过载能力,能够在高温环境下可靠运行。
    应用领域: 主要应用于电热水器、咖啡机、灯光调节器和厨房电器中。该器件广泛用于家电、工业自动化设备及家用电器中。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 额定电流 (IT(RMS)) | 16 | A |
    | 阻断电压 (VDRM/VRRM) | 400, 600, 或 800 | V |
    | 门极触发电流 (IGT(Q1)) | 10 至 80 | mA |
    | 门极触发电压 (VGT) | 1.3 | V |
    | 最大存储温度 (Tstg) | -40 至 150 | °C |
    | 最大工作温度 (TJ) | -40 至 150 | °C |
    | 峰值非重复阻断电压 (VDSM/VRSM) | VDRM/VRRM+100 | V |

    产品特点和优势


    - 高工作温度: 可承受高达150°C的结温,适合在高温环境下使用。
    - 强抗浪涌能力: 能够承受高达200A(60Hz半周期)的瞬态浪涌电流。
    - 机械和热稳定性: TO-220和TO-218封装设计,使得器件机械上更坚固且热管理更好。
    - 内部隔离: 隔离式TO-220和TO-218封装提高了隔离电压,增强了散热性能。
    - 符合环保标准: 无卤素、RoHS符合。

    应用案例和使用建议


    典型应用: 用于加热控制、灯具调光、电机速度控制等场合。例如,咖啡机、电热水器和红外加热器等应用中。
    使用建议:
    - 在设计时,要确保主端子上的最大连续电流不超过器件额定值的75%。
    - 合理选择电压等级,以应对最坏情况下的电压应力。
    - 确保良好的热沉设计,有助于延长器件寿命并提高可靠性。

    兼容性和支持


    - 兼容性: 该器件可以与不同型号的电源和负载配合使用,具有较强的兼容性。
    - 支持: 制造商提供详细的技术文档、数据表及应用指南,同时提供售前和售后的技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 门极触发电流过大 | 检查电路连接,确认门极触发信号正常。 |
    | 过热问题 | 确保良好的热管理设计,增加散热片或风扇辅助散热。 |
    | 开关失效 | 检查是否因瞬间浪涌电流导致损坏,必要时更换新的器件。 |

    总结和推荐



    总结

    :
    这款16A高温度Alternistor TRIAC具备卓越的性能和耐用性,尤其适用于需要高可靠性和强抗浪涌能力的应用场景。它拥有高工作温度范围和优秀的热管理能力,是一款非常值得信赖的产品。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在各种需要可靠交流开关和高耐压能力的应用中使用该器件。无论是家用电器还是工业设备,该器件都能胜任并表现出色。

QJ6016NH4RP参数

参数
平均通态电流 -
断态电压 600V
最大栅极触发电压 1.3V
RMS通态电流 16A
通态非重复峰值电流 167A,200A
最大栅极触发电流 35mA
开启状态电压 1.6V
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 5μA
SCR类型 -
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QJ6016NH4RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6016NH4RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6016NH4RP QJ6016NH4RP数据手册

QJ6016NH4RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.819 ¥ 49.1706
10+ $ 4.037 ¥ 34.1127
100+ $ 2.8404 ¥ 24.0014
500+ $ 2.3544 ¥ 19.8947
1000+ $ 2.1525 ¥ 18.1886
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.17
