Q4012RH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 12A 1.6V 400V 10μA 1.3V TO-220AB 通孔安装
供应商型号: ZT-Q4012RH5TP
供应商: 海外现货
标准整包数: 1

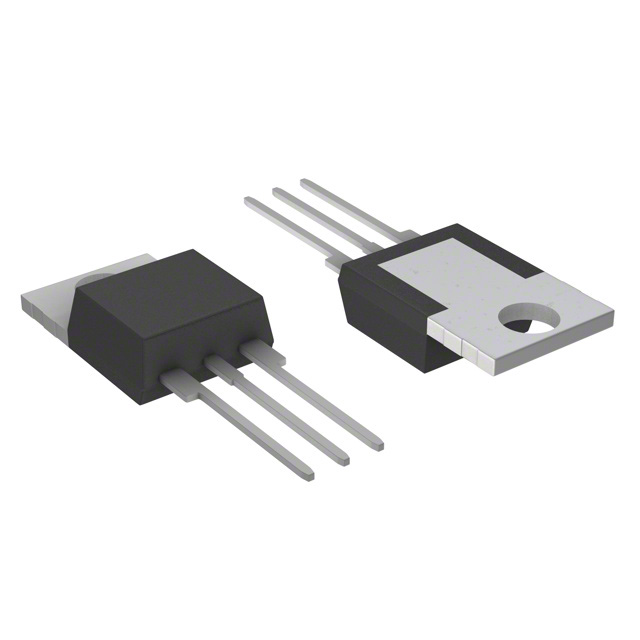

LITTELFUSE 晶闸管/可控硅 Q4012RH5TP

Q4012RH5TP概述


    产品简介


    Littelfuse的Qxx12xHx系列是一款12安培双向固态开关,专为交流开关和相位控制应用设计。它广泛应用于电机速度控制、温度调节、照明控制以及静态继电器等领域。相比标准交替晶闸管组件,该系列产品能够在第一象限(Quadrant I)或第三象限(Quadrant III)中处理同相信号,并仅支持第二象限(Quadrant II)或第三象限(Quadrant III)的单极负触发脉冲,而不支持第四象限(Quadrant IV)。这一特性使其特别适合需要高dv/dt能力的应用场景。

    技术参数


    - 额定电流(IT(RMS):12A
    - 阻断电压(VDRM/VRRM):400V、600V、800V或1000V
    - 门极触发电流(IGT):10mA或50mA
    - 门极触发电压(VGT):最大值1.3V
    - 维持电流(IH):最大值50mA
    - 关键特性
    - 具备RoHS合规性
    - 带玻璃钝化结
    - 最高耐压可达1000V
    - 瞬态浪涌能力高达120A
    - 隔离等级达2500VRMS
    - 无机械触点设计,减少电弧和接触弹跳问题
    - 支持UL 1557认证作为电气隔离半导体器件

    产品特点和优势


    1. 可靠性高:采用RoHS合规材料,具备玻璃钝化结构,增强长期稳定性。
    2. 大功率处理能力:最大耐压范围覆盖400V至1000V,满足多种高压应用场景。
    3. 低损耗运行:门极触发脉冲小,减少了能耗。
    4. 安全性卓越:无物理触点设计,避免了传统机械开关因磨损导致的失效问题。
    5. 电磁干扰低:通过精心设计触发方式限制RFI生成。
    6. 广泛应用领域:如电机控制、灯光调节、家用电器和园艺设备等。

    应用案例和使用建议


    应用案例:
    - 电机速度控制:用于风扇和泵的速度调节。
    - 灯光调节:例如调光灯系统。
    - 家用电器:冰箱、洗衣机等白色家电设备。
    - 工业工具:电动工具及草坪护理设备。
    使用建议:
    1. 正确选型:根据负载需求选择合适的电压等级(如400V或1000V)和电流容量(10mA或50mA)。
    2. 合理散热:确保良好散热设计,尤其在高负载情况下,建议使用散热片。
    3. 优化触发电路:尽量减小触发脉冲宽度以提高效率并避免误触发。
    4. 环境适应性:确保工作温度范围在-40°C到125°C之间,防止极端环境下失效。

    兼容性和支持


    该系列产品提供多种封装选项(TO-220、TO-263等),易于与其他标准电子模块兼容集成。此外,Littelfuse提供了详尽的技术文档和支持服务,包括样品申请和定制化技术支持,帮助客户快速完成项目开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触发后门极触发电流过载 | 检查触发电路是否正常,调整触发脉冲宽度 |
    | 负载波动导致异常关断 | 使用适当滤波电路稳定负载 |
    | 过热保护启动 | 减少负载功率,加强散热措施 |

    总结和推荐


    总体而言,Littelfuse Qxx12xHx系列凭借其高性能、可靠性和灵活性,在交流开关及相控应用中表现出色。对于需要高效、稳定性能的场合,这款产品无疑是理想选择。强烈推荐给那些寻求高品质固态开关解决方案的专业人士。无论是家庭、工业还是商业用途,此系列都能满足多样化的技术要求。

Q4012RH5TP参数

参数
RMS通态电流 12A
断态电压 400V
开启状态电压 1.6V
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 10μA
SCR类型 -
平均通态电流 -
通态非重复峰值电流 -
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4012RH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4012RH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4012RH5TP Q4012RH5TP数据手册

Q4012RH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
