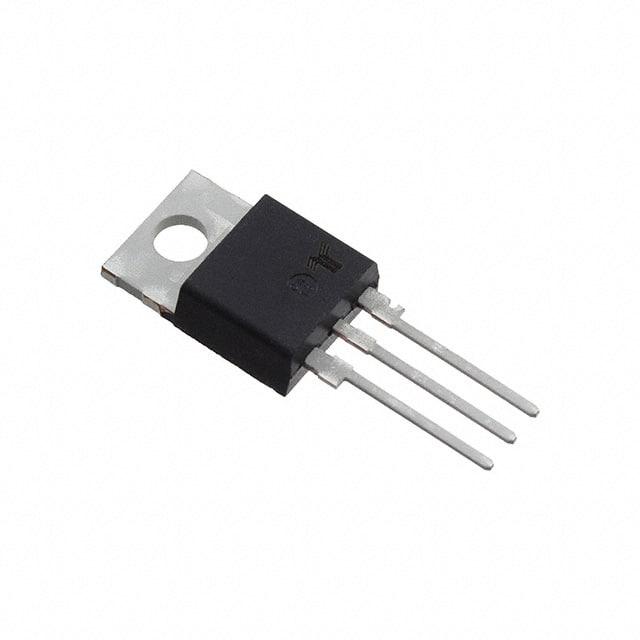

QJ6016RH6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 16A 1.6V 167A,200A 600V 5μA 1.3V TO-220AB 通孔安装
供应商型号: 3997214
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6016RH6TP

QJ6016RH6TP概述

    # 16 Amp 高温交替三端双向可控硅技术手册

    产品简介


    Littelfuse公司的16 Amp高温度交替三端双向可控硅(Alternistor TRIAC)是一种适用于交流电源控制应用的电子元器件。该系列产品提供TO-220AB、TO-220隔离和TO-263三种封装形式。这种可控硅能够承受高达150°C的工作温度和200A的浪涌电流能力。它被广泛应用于加热控制、电机速度控制、照明控制以及静态开关继电器等领域。

    技术参数


    以下为16 Amp高温度交替三端双向可控硅的主要技术规格:
    - 额定电流(IT(RMS)):16A
    - 阻断电压(VDRM/VRRM):400V、600V 或 800V
    - 门极触发电流(IGT):10至80mA
    - 最大浪涌电流(ITSM):60Hz半周期时达到200A
    - 结到壳体热阻(Rθ(J-C)):0.90°C/W(TO-220)
    - 结到环境热阻(Rθ(J-A)):45°C/W(TO-200)
    - 储存温度范围(Tstg):-40°C 至 150°C
    - 操作结温范围(TJ):-40°C 至 150°C

    产品特点和优势


    1. 高温稳定性:工作温度高达150°C,适用于高温环境。
    2. 高耐压能力:最高可承受600V电压。
    3. 大电流承受能力:能在60Hz条件下承受200A的浪涌电流。
    4. 机械和热稳定性:TO-220和TO-218夹持装配设计,内部隔离。
    5. 无卤素和符合RoHS标准:适合环保要求严格的应用场景。

    应用案例和使用建议


    1. 加热控制:适用于咖啡机、无水热水器和红外加热器等设备。
    2. 电机速度控制:用于厨房电器、电动工具和白色家电中的压缩机电机控制。
    3. 照明控制:包括白炽灯和LED灯的调光器。
    4. 静态开关继电器:作为固态继电器使用。
    使用建议:
    - 在选择合适的电流容量时,建议将连续工作电流限制在组件额定值的75%以内。
    - 确保良好的散热,以延长器件的使用寿命。
    - 注意安装和焊接过程,防止过热导致的损坏。

    兼容性和支持


    这些产品具有广泛的兼容性,可与其他电子元器件或设备配合使用。Littelfuse公司提供了详细的技术文档和支持服务,帮助用户正确使用和维护这些产品。

    常见问题与解决方案


    1. Q:如何确定正确的组件型号?
    - A:根据具体应用的电压需求和门极触发电流来选择合适的型号。

    2. Q:在高温环境下如何保证器件寿命?
    - A:建议采用良好的散热措施,并确保在正常工作范围内操作。
    3. Q:如何进行焊接?
    - A:建议按照手册中的焊接参数进行预热和回流焊操作,确保焊接质量。

    总结和推荐


    这款16 Amp高温度交替三端双向可控硅在高温环境下表现出色,拥有强大的电流处理能力和良好的热稳定性能。它的适用范围广泛,适用于各种加热、照明和电机控制应用。因此,我们强烈推荐在需要高性能可控硅的应用中使用该产品。

QJ6016RH6TP参数

参数
通态非重复峰值电流 167A,200A
SCR类型 -
断态最大重复峰值漏电流 5μA
RMS通态电流 16A
断态电压 600V
最大栅极峰值反向电压 -
平均通态电流 -
开启状态电压 1.6V
最大栅极触发电流 80mA
最大栅极触发电压 1.3V
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

QJ6016RH6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6016RH6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6016RH6TP QJ6016RH6TP数据手册

QJ6016RH6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.7167
10+ ¥ 20.3541
100+ ¥ 19.9907
500+ ¥ 19.6272
1000+ ¥ 19.6272
库存: 980
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.71
直接购买
加入购物车
