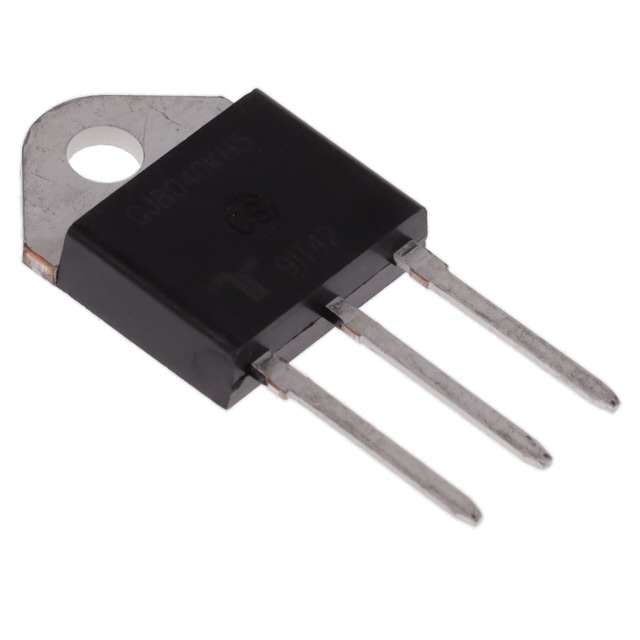

Q4040K5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 40A 335A,400A 400V 1.3V TO-218AC 通孔安装
供应商型号: Q4040K5TP-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q4040K5TP

Q4040K5TP概述

    40 Amp Alternistor (High Commutation) 和标准双向晶闸管技术手册

    产品简介


    Littelfuse 的 Qxx40xx 系列产品包括高换向能力的双向晶闸管(Triac)和具有高开关特性的双向稳压二极管(Alternistor)。它们设计用于交流开关和相位控制应用,例如电机速度调节、温度调制控制、照明控制以及静态切换继电器。这些设备广泛应用于加热、照明、电动工具和商业家电等领域。

    技术参数


    - 电流参数:
    - 额定有效电流($I{T(RMS)}$):40 A
    - 峰值非重复浪涌电流($I{TSM}$):400 A
    - 临界上升率($di/dt$):150 A/μs
    - 平均门功率耗散($PG(AV)$):0.5 W
    - 最大存储温度范围($T{stg}$):-40 至 150 °C
    - 最大操作结温($TJ$):-40 至 125 °C
    - 其他参数:
    - 标称DC保持电流比($IIH$):1.8 V
    - 标称DC门触发电压比($VGT$):1.0 V
    - 关断率($dv/dt$):600 V/μs

    产品特点和优势


    - 环保认证:符合RoHS标准
    - 高性能:最高电压能力可达1000V,最高浪涌能力达400A
    - 热隔离:K和J封装经过UL认证,适合散热且具有最高隔离电压

    应用案例和使用建议


    - 典型应用:这些设备特别适用于高要求的工业应用,如交流固态开关、电动工具、健身器材、白色家电和商用电器。
    - 使用建议:设计时要考虑到过热、过压和浪涌电流的影响,确保选择正确的组件以适应具体应用的工作参数和环境条件。

    兼容性和支持


    - 兼容性:K和J封装的组件通过UL认证,适配多种应用场景。
    - 支持服务:提供详尽的技术文档和设计指导,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - Q:如何避免电路中出现过载?
    - A:在设计电路时合理设定最大连续电流,使其不超过组件额定值的75%,并采用适当的散热措施。

    - Q:如何提高电路的稳定性和可靠性?
    - A:选择符合实际应用场景的最大电压等级,并注意过电压保护,避免因dv/dt引起的损坏。

    总结和推荐


    Qxx40xx 系列双向晶闸管凭借其强大的电流处理能力和卓越的热隔离性能,在众多应用场合中表现出色。建议在高要求的应用环境中优先考虑选用该系列产品,以保证长期可靠运行。

Q4040K5TP参数

参数
最大栅极触发电压 1.3V
SCR类型 -
最大栅极触发电流 50mA
断态最大重复峰值漏电流 -
最大栅极峰值反向电压 -
断态电压 400V
RMS通态电流 40A
通态非重复峰值电流 335A,400A
平均通态电流 -
开启状态电压 -
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4040K5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4040K5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4040K5TP Q4040K5TP数据手册

Q4040K5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3032 ¥ 102.9624
10+ $ 8.5394 ¥ 71.4644
250+ $ 5.8838 ¥ 49.2402
库存: 229
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 102.96
直接购买
加入购物车
