Q4N3RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 10mA 灵敏栅型 1A 1.6V 16.7A,20A 400V 5μA 1.3V DO-214AB-2 贴片安装
供应商型号: F-Q4N3RP
供应商: 海外现货
标准整包数: 2500

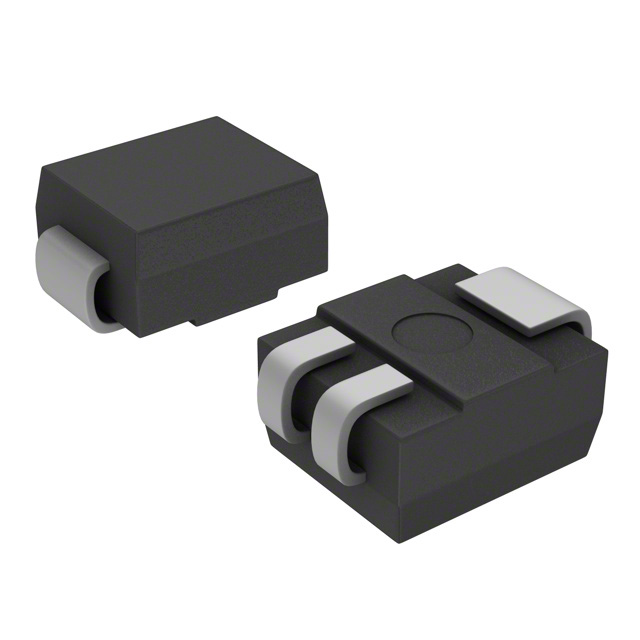

LITTELFUSE 晶闸管/可控硅 Q4N3RP

Q4N3RP概述

    Teccor®品牌双向晶闸管(Triac)产品技术手册

    产品简介


    Lx01Ex & LxNx & Qx01Ex & QxNx系列双向晶闸管是专为交流开关及相位控制应用设计的双向固态开关系列。这些器件主要用于电机速度调节、温度控制、照明控制和静态开关继电器等场合。敏感型器件保证了I&IV象限的门极控制,适用于数字控制电路;标准型器件通常工作于I&III象限,并可由交流线路触发。

    技术参数


    以下是关键的技术参数:
    - 额定电流:1安培
    - 最大反向重复电压(VDRM/VRRM):400至600伏特
    - 最大非重复浪涌峰值电流(ITSM):20安培(60赫兹下)
    - 平均门极功率耗散(PG(AV)):0.2瓦特
    - 存储温度范围:-65至150摄氏度(敏感型),-40至125摄氏度(标准型)
    - 工作结温范围:-65至110摄氏度(敏感型),-40至125摄氏度(标准型)

    产品特点和优势


    - 敏感型器件:可以直接由微处理器或常见的光耦合器/隔离器驱动。
    - 低热阻抗:降低了器件在高温下的热应力,延长使用寿命。
    - 良好的电气性能:在宽泛的温度范围内保持稳定的性能。
    - 兼容性强:适用于各种家用电器和工业应用,如电机控制和温度调节系统。

    应用案例和使用建议


    典型应用:用于交流固态开关、家用电器(棕色家电和白色家电)等。建议在设计时将最大连续电流限制在器件额定值的75%,并注意散热以避免过热。

    兼容性和支持


    - 兼容性:可以与其他微控制器和光电耦合器配合使用,适合各类家用电器的控制电路。
    - 支持和服务:制造商提供详尽的设计指南和售后技术支持,确保用户的顺利应用。

    常见问题与解决方案


    - Q:如何正确焊接Triac?
    - A:确保预热温度控制在150°C到200°C之间,焊接过程中的峰值温度不超过260°C。

    - Q:在高湿度环境下如何避免器件故障?
    - A:选用符合EIA/JEDEC JESD22-A101标准的器件,确保长期可靠性。

    总结和推荐


    该系列双向晶闸管具有广泛的适用范围和卓越的性能,适用于各种工业和家庭自动化控制系统。建议在选用时考虑具体的应用需求和环境条件,充分利用其高性能和高可靠性。总体而言,这是一款值得推荐的电子元件。

Q4N3RP参数

参数
平均通态电流 -
最大栅极触发电流 10mA
开启状态电压 1.6V
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 5μA
最大栅极触发电压 1.3V
断态电压 400V
通态非重复峰值电流 16.7A,20A
SCR类型 灵敏栅型
RMS通态电流 1A
通用封装 DO-214AB-2
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Q4N3RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4N3RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4N3RP Q4N3RP数据手册

Q4N3RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5114 ¥ 4.3315
5000+ $ 0.5068 ¥ 4.2928
7500+ $ 0.5023 ¥ 4.2541
库存: 27500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 10828.75
