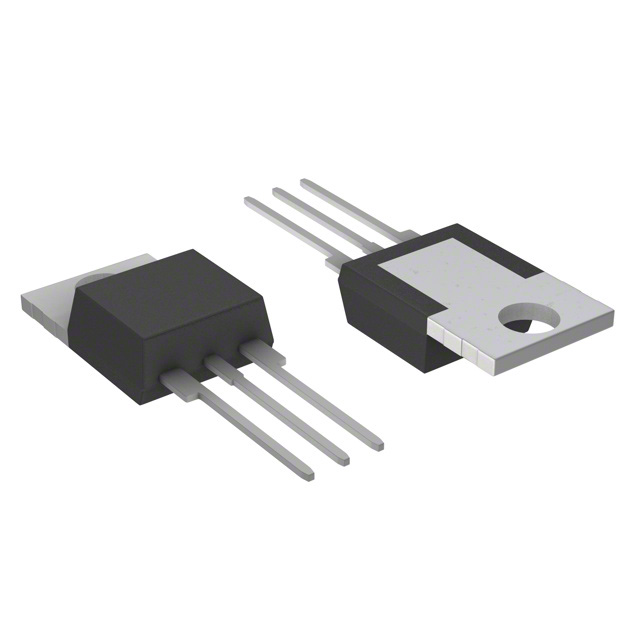

QK016RH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 20mA 16A 1.6V 1KV 5μA 1.3V TO-220AB 通孔安装
供应商型号: ZT-QK016RH3TP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QK016RH3TP

QK016RH3TP概述

    # Teccor®品牌 15A标准及16A高换向能力交替式晶闸管(Triacs)技术手册

    产品简介


    Teccor®品牌 15A标准及16A高换向能力交替式晶闸管(Triacs)是一种双向固态开关系列,设计用于交流开关和相位控制应用,如电机速度调节、温度调制、照明控制和静态继电器。标准型组件通常在第一象限(I)和第三象限(III)中工作,触发来自交流线。交替式组件仅在第一象限(I)、第二象限(II)和第三象限(III)中工作,适用于需要高dv/dt能力的电路。

    技术参数


    电气特性
    | 符号 | 测试条件 | 象限 | 值 | 单位 |

    | ITRMS | - | - | 15 & 16 | A |
    | VDRM/VRRM | - | - | 400 至 1000 | V |
    | IGT(Q1) | - | - | 10 至 80 | mA |
    | VGT | VD=12V RL=60Ω | I-III | 2.0 | V |
    | VGD | VD=VDRM RL=3.3kΩ | I-III | 0.2 | V |
    其他特性
    | 参数 | 符号 | 值 | 单位 |

    | 温度范围 | TSTG | -40 至 150 | °C |
    | 工作温度范围 | TJ | -40 至 125 | °C |

    产品特点和优势


    - RoHS合规:符合环保要求,无有害物质。
    - 玻璃钝化结:提高可靠性。
    - 电压能力:高达1000V。
    - 浪涌能力:高达200A。
    - UL认证隔离封装:提供2500Vrms的电气隔离。
    - 固态开关:消除电弧和接触跳动引起的瞬态电压。
    - 无需维护:无磨损接触点。
    - 限制RFI生成:根据激活点的不同。
    - 小门激活脉冲:每个半周期仅需一个小门激活脉冲。

    应用案例和使用建议


    典型应用包括交流固态开关、灯调光器、电动工具、草坪护理设备、家用电器等。对于具有高感性负载的应用,交替式晶闸管特别有用,例如高换向性能的电路。在实际使用中,为确保稳定性和长期寿命,应合理选择组件的额定值并进行适当的散热设计。此外,过热、过压(包括dv/dt)和浪涌电流是半导体损坏的主要原因,因此正确安装、焊接和引脚成形也很关键。

    兼容性和支持


    兼容性方面,这些晶闸管采用多种封装形式(如TO-220L、TO-220R和TO-263),以适应不同的应用需求。此外,厂商提供了详细的文档和支持,包括样品请求和详细的设计指南,帮助工程师进行选型和设计。

    常见问题与解决方案


    1. 问题:如何避免浪涌电流造成的门控丢失?
    - 解决方案:在设计时考虑使用稳压电路,并确保电路设计能够承受非重复性浪涌电流。
    2. 问题:如何延长半导体的使用寿命?
    - 解决方案:合理限制最大连续电流通过主端子至组件额定值的75%,并确保良好的散热设计。
    3. 问题:如何确保正确的焊接?
    - 解决方案:遵循制造商的焊接参数(如预热时间和峰值温度)以避免损坏。

    总结和推荐


    综上所述,Teccor®品牌的15A标准及16A高换向能力交替式晶闸管在多个领域表现出色,具备优秀的电气特性和稳定性。其独特的设计和卓越的性能使其成为电机速度控制、温度调节和照明控制等应用的理想选择。我们强烈推荐此产品,特别是在需要高性能和可靠性的工业和消费电子产品中。

QK016RH3TP参数

参数
开启状态电压 1.6V
最大栅极触发电流 20mA
RMS通态电流 16A
断态电压 1KV
通态非重复峰值电流 -
断态最大重复峰值漏电流 5μA
最大栅极峰值反向电压 -
SCR类型 -
平均通态电流 -
最大栅极触发电压 1.3V
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QK016RH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QK016RH3TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QK016RH3TP QK016RH3TP数据手册

QK016RH3TP封装设计
