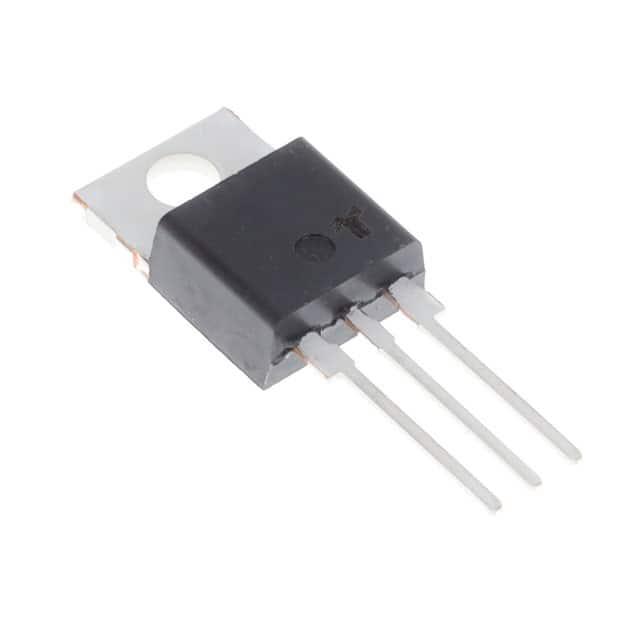

QJ6030LH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 30A 1.5V 350A 600V 5μA 1V TO-220AB-L 通孔安装
供应商型号: ET-3380607
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6030LH4TP

QJ6030LH4TP概述

    30 Amp High Temperature Alternistor Triacs QJxx30LH4 Series

    产品简介


    QJxx30LH4系列是30安培的高温度交替晶闸管(Alternistor TRIAC),提供最高结温150°C,峰值非重复性阻断电压高达800V,适用于交流电力控制应用,如加热控制、电机速度控制、照明控制以及静态开关继电器。这款Alternistor TRIAC可以在第一、第二和第三象限运行,并且具备出色的换相能力,适用于需要高换相性能的应用。

    技术参数


    - 额定电流:30A
    - 最大峰值非重复性阻断电压:800V
    - 浪涌峰值电流(半周期60Hz):350A
    - 绝对最大额定值:-40°C至150°C的工作结温范围
    - 功率损耗:在25°C时典型值为10W
    - 电气特性:最大触发电压(VGT)为1.0V,最大触发电流(IGT)为35mA,最小关断时间(dv/dt)为1500V/μs

    产品特点和优势


    - 高结温:最高结温可达150°C,适用于高温环境
    - 高电压能力:支持高达800V的电压
    - 高浪涌能力:单个半周期内可承受350A的浪涌电流
    - 结构坚固:机械和热稳定性良好
    - 电气隔离:提供2500Vrms的电气隔离,确保安全操作
    - 环保材料:无卤素,符合RoHS标准

    应用案例和使用建议


    QJxx30LH4系列Alternistor TRIAC在多种应用中表现出色,如咖啡机加热控制、热水器控制、红外加热、固态继电器、灯具调光器、厨房家电电机速度控制、电动工具、家用电器和工业应用的压缩机电机控制等。在设计和使用时,建议确保主端子上的连续电流不超过组件额定值的75%,并采取适当的散热措施以确保长期稳定运行。

    兼容性和支持


    - 兼容性:适用于各种交流电路控制应用,与多数常见的交流控制系统兼容
    - 支持:Littelfuse公司提供了详尽的技术文档和支持服务,确保用户能够正确使用和维护产品

    常见问题与解决方案


    - 问题1:浪涌电流可能导致组件过热
    - 解决方案:设计时确保电流不超过额定值,并采用良好的散热措施
    - 问题2:触发不稳定
    - 解决方案:检查连接线路是否完好,并确保触发电流和电压满足要求
    - 问题3:在高温环境下运行不稳定
    - 解决方案:使用适当的散热装置,确保工作环境温度不超过最大额定值

    总结和推荐


    综上所述,QJxx30LH4系列Alternistor TRIAC具有高结温、高电压能力和高浪涌电流处理能力,非常适合于高温环境下的交流控制应用。对于需要高性能和高可靠性的交流控制应用,强烈推荐使用QJxx30LH4系列Alternistor TRIAC。

QJ6030LH4TP参数

参数
开启状态电压 1.5V
通态非重复峰值电流 350A
最大栅极触发电压 1V
断态电压 600V
最大栅极触发电流 35mA
SCR类型 -
RMS通态电流 30A
断态最大重复峰值漏电流 5μA
平均通态电流 -
最大栅极峰值反向电压 -
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6030LH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6030LH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6030LH4TP QJ6030LH4TP数据手册

QJ6030LH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
