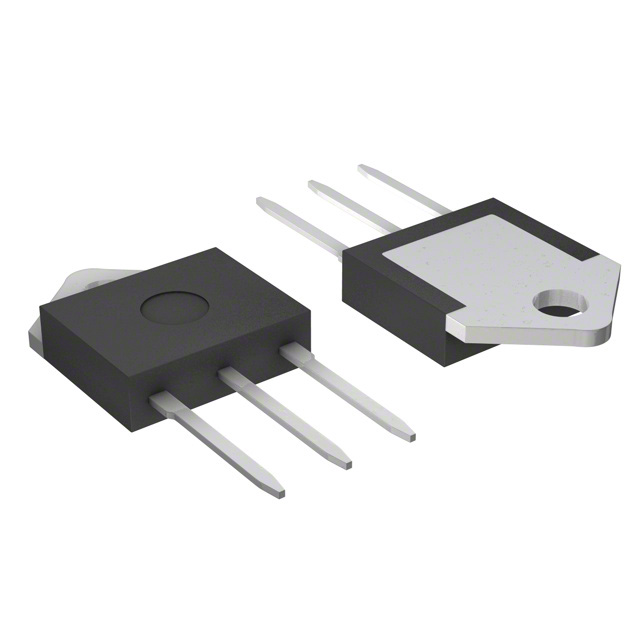

Q6040K5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 40A 1.8V 335A,400A 600V 5μA 1.3V TO-218 通孔安装
供应商型号: F10915-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q6040K5TP

Q6040K5TP概述

    # Littelfuse 40 Amp Alternistor 和标准 Triac 技术手册

    产品简介


    Littelfuse 的 40 安培双向固态开关系列专为交流开关和相位控制应用设计,适用于电机速度控制、温度调节、照明控制及静态开关继电器等领域。本系列产品分为标准型 Triac 和高换向型 Alternistor,分别支持四象限和三象限操作。标准型 Triac 能够处理全电压范围(400V 至 1000V),而 Alternistor 更适合需要高换向能力的应用场景。
    主要功能
    - 交流开关和相位控制:适用于电机控制、照明调节等场景。
    - 高换向能力:适合需要高电流关断能力的应用。
    - 环保合规:符合 RoHS 标准。
    应用领域
    - 工业电源工具
    - 锻炼设备
    - 白色家电
    - 商用电器
    - 高要求的工业应用

    技术参数


    以下是产品的主要技术规格:
    | 参数 | 描述 | 单位 |
    |
    | 最大 RMS 电流 | 40A
    | 最大峰值浪涌电流 (ITS) | 335/400A (50/60Hz) | A |
    | 最大 I2t 值 | 664A²s
    | 关断速率 (di/dt) | 150A/μs | A/μs |
    | 最大存储温度范围 | -40 至 150°C | °C |
    | 最大工作结温范围 | -40 至 125°C | °C |
    电特性(Junction Temperature = 25°C)
    | 参数 | 描述 | 单位 |
    |
    | 触发电流 (IGT) | 35-100mA | mA |
    | 保持电流 (IH) | 80-100mA | mA |
    | 开启电压 (VGT) | 1.3V | V |
    | 最大反向阻断电压 (VDRM/VRRM) | 400-1000V | V |

    产品特点和优势


    1. 高可靠性:采用玻璃钝化结设计,确保长期稳定运行。
    2. 高电压耐受能力:最大耐压高达 1000V,适合严苛工作环境。
    3. 强电流处理能力:浪涌电流能力可达 400A。
    4. 电气隔离:K 和 J 封装提供 UL 认证的 2500Vrms 隔离电压。
    5. 环保认证:RoHS 合规,符合现代环保要求。

    应用案例和使用建议


    应用案例
    1. 加热和照明控制:通过调整输出功率来实现精确温度控制和灯光亮度调节。
    2. 电机速度控制:利用相位控制功能实现无级调速。
    3. 工业设备保护:适用于高浪涌电流环境下的工业电机启动。
    使用建议
    - 确保散热良好:建议使用适当的热沉以降低结温。
    - 限制电流负载:建议将连续电流限制在额定值的 75% 以下。
    - 选择合适的封装:根据具体应用需求选择 K 或 J 封装。

    兼容性和支持


    - 兼容性:支持多种电压等级(400V 至 1000V)和敏感度级别。
    - 技术支持:提供详尽的技术文档和在线支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热系统并增加散热片。 |
    | 浪涌电流频繁损坏 | 适当减小电流负载并检查电路设计。 |
    | 开关失效 | 确认触发电路正确连接并调整触发电流。 |

    总结和推荐


    Littelfuse 的 40 安培 Alternistor 和 Triac 系列凭借其卓越的电气性能、高可靠性以及广泛的适用性,在工业和商业应用中表现出色。其优秀的浪涌处理能力和高耐压特性使其成为高要求场景的理想选择。推荐用于需要高精度和长寿命的关键任务应用。
    推荐指数:★★★★★

Q6040K5TP参数

参数
断态最大重复峰值漏电流 5μA
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
断态电压 600V
RMS通态电流 40A
SCR类型 -
最大栅极触发电流 50mA
平均通态电流 -
开启状态电压 1.8V
通态非重复峰值电流 335A,400A
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6040K5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6040K5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6040K5TP Q6040K5TP数据手册

Q6040K5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
