K2500GHRP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-K2500GHRP
供应商: 海外现货
标准整包数: 1

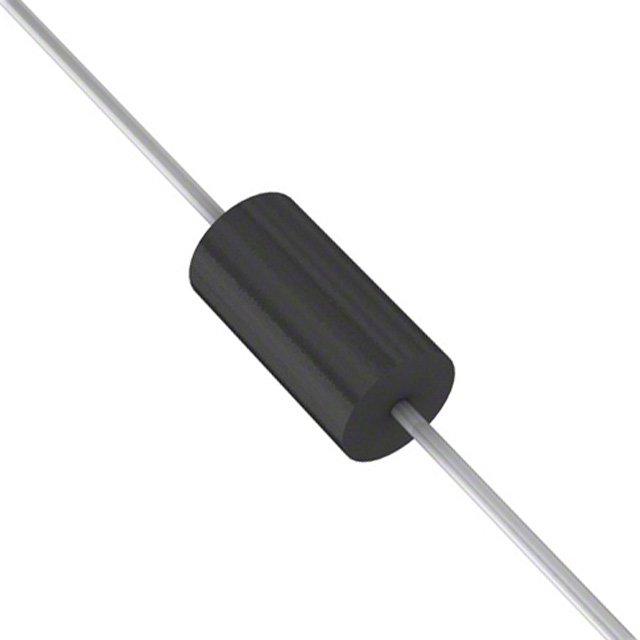

LITTELFUSE 晶闸管/可控硅 K2500GHRP

K2500GHRP概述

    Teccor®品牌高能双向SIDACs Kxxx0yH系列技术手册

    产品简介


    Teccor®品牌的Kxxx0yH系列高能双向SIDAC(硅双极电压触发晶闸管开关)适用于多种应用场景,特别是在需要较高脉冲电流且低重复率的场合。此系列SIDAC提供了多种封装选项,包括DO-15、TO-92和DO-214表面贴装封装,从而满足不同设计需求。这些器件在交流电路中表现出色,可用于高压电源、天然气点火器以及氙气闪光灯点火系统中。

    技术参数


    以下是Kxxx0yH系列SIDAC的主要技术参数:
    | 参数符号 | 参数名称 | 测试条件 | 最小值 | 最大值 | 单位 |
    |
    | VBO | 触发电压 | - | 190 | 280 | V |
    | VDRM | 反复峰值断态电压 | - | 180 | 200 | V |
    | IT(RMS) | 通态RMS电流 | 50/60Hz, TJ < 125°C | - | 1 | A |
    | VTM | 峰值通态电压 | IT = 1A | - | 1.5 | V |
    | IH | 动态保持电流 | RL = 100Ω, 50/60Hz正弦波 | - | 150 | mA |
    | RS | 切换电阻 | - | - | 100 | Ω |
    | IBO | 触发电流 | 50/60Hz正弦波 | - | 50 | μA |
    | ITRM | 峰值反复脉冲电流 | - | 120 @ 60Hz | 280 @ 5Hz | A |
    | dv/dt | 关断电压上升速率 | - | - | 1500 | V/μs |
    环境参数如下:
    - 存储温度范围:-40至150°C
    - 结温范围:-40至125°C
    - 热阻(junction to lead):DO-15为18°C/W,DO-214为30°C/W
    - 热阻(junction to case):TO-92为35°C/W
    - 热阻(junction to ambient):DO-15为75°C/W,TO-92为95°C/W

    产品特点和优势


    Kxxx0yH系列SIDAC具备以下独特优势:
    1. 高能开关能力:适用于高达280A的脉冲电流,确保可靠性和耐用性。
    2. 广泛的电压范围:启动电压在190至280V之间,适应多种应用环境。
    3. 低热阻设计:良好的散热性能,保证长时间稳定运行。
    4. 高重复率耐久性:可在多种频率下反复承受高电流脉冲。
    5. 环保认证:符合RoHS标准,对环境友好。

    应用案例和使用建议


    Kxxx0yH系列SIDAC广泛应用于各种交流电路中,例如:
    - 高压电源
    - 天然气点火器
    - 氙气闪光灯点火系统
    建议在安装时注意以下几点:
    - 正确选择封装:根据具体应用场景选择合适的封装类型(如DO-15、TO-92或DO-214)。
    - 防止过热:通过合理的散热措施避免器件过热损坏。
    - 遵循焊接规范:遵循规定的焊接条件,以确保良好的焊接质量和可靠性。

    兼容性和支持


    Kxxx0yH系列SIDAC支持以下类型的封装,以满足不同的装配需求:
    - DO-15
    - TO-92
    - DO-214
    制造商提供全面的支持和服务,包括详细的安装指南和技术文档,帮助用户快速集成到设计中。此外,厂家还提供了详细的可靠性测试报告和环境测试数据,确保产品在恶劣环境下仍能稳定工作。

    常见问题与解决方案


    1. 问:如何测试动态保持电流?
    - 答:参考图11所示电路进行测试。使用一个负载电阻和触发电路来测量保持电流。

    2. 问:在高重复率应用中,器件为何会损坏?
    - 答:确保不要超过最大额定值,尤其是反复峰值脉冲电流和关断电压上升速率。遵循应用指南,正确设计电路以避免过载。

    总结和推荐


    总体来看,Kxxx0yH系列SIDAC具有出色的性能和可靠性,尤其适合需要高能量开关的应用。其高电压启动能力和大电流处理能力使其成为高压电源、天然气点火器和氙气闪光灯点火系统的理想选择。对于设计师来说,正确的选型和适当的散热设计是保证长期稳定工作的关键。因此,我强烈推荐使用Kxxx0yH系列SIDAC以提高系统整体性能和可靠性。

K2500GHRP参数

参数
最大栅极触发电流 -
最大栅极峰值反向电压 -
平均通态电流 -
SCR类型 -
断态最大重复峰值漏电流 -
断态电压 -
开启状态电压 -
RMS通态电流 -
通态非重复峰值电流 -
最大栅极触发电压 -
通用封装 DO-15
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

K2500GHRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K2500GHRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K2500GHRP K2500GHRP数据手册

K2500GHRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
