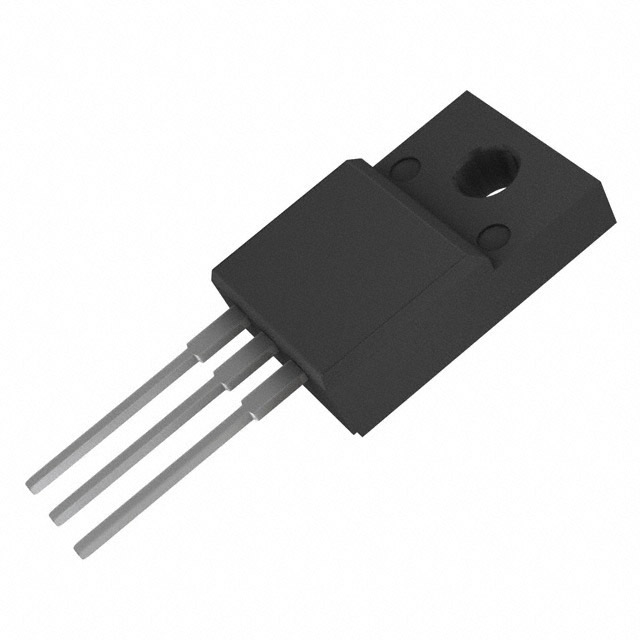

L4006L6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 10mA 6A 1.6V 400V 20μA 1.3V ITO-220AB 通孔安装
供应商型号: 576-L4006L6TP
供应商: Mouser
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 L4006L6TP

L4006L6TP概述

    Teccor®品牌6安培敏感型、标准型及高换向能力(Alternistor)三端双向可控硅

    产品简介


    Teccor®品牌的6安培三端双向可控硅(Triac)系列是一种双极型固态开关,适用于交流电开关和相位控制应用,如电机速度和温度调节控制、照明控制和静态切换继电器。敏感型器件在第一象限(Quadrant I)和第四象限(Quadrant IV)中保证了门控操作,适用于数字控制电路。标准型器件通常在第一象限(Quadrant I)和第三象限(Quadrant III)中触发,而高换向能力的Alternistor型器件仅在第一、第二和第三象限中运行,适用于需要极高换向性能的电路。

    技术参数


    - 电流规格:
    - RMS持续电流(全正弦波):6 A
    - 最大非重复峰值浪涌电流(全周期):50 A(50 Hz时),60 A(60 Hz时)
    - 电压规格:
    - 最大反向阻断电压(VDRM):400 V至1000 V
    - 功率规格:
    - 最大门触发功率损耗(PG(AV)):0.4 W
    - 温度范围:
    - 存储温度范围:-40°C至150°C
    - 工作结温范围:-40°C至110°C

    产品特点和优势


    - 罗马数字六(RoHS)合规
    - 使用玻璃密封接点以提高可靠性
    - 电压能力高达1000 V
    - 峰值浪涌能力高达85 A
    - 电气隔离的"L"封装,UL认证,可承受2500 Vrms
    - 固态开关消除了弧光或接触反弹引起的电压瞬变
    - 无接触磨损问题,提高了可靠性
    - 根据激活点的不同,射频干扰(RFI)较低
    - 每半周期只需要一个小的门激活脉冲

    应用案例和使用建议


    这些器件广泛应用于加热、照明和电机速度控制等AC开关和相位控制应用中。典型的应用包括交流固态开关、调光灯、电动工具和家用电器等。在具有极性负载的应用中,Alternistor型三端双向可控硅尤其适用,因为它们不需要缓冲器即可运行,适用于需要极高换向性能的场合。
    为了最大化其使用寿命,在设计时应注意以下几点:
    - 最大连续电流应限制在设备额定值的75%以内
    - 适当散热,选择适合最坏情况下的电压等级
    - 避免过热、过压(包括dv/dt)和浪涌电流

    兼容性和支持


    这些三端双向可控硅提供多种封装选项,包括TO-220AB、TO-263AB和TO-251AA等,适合不同的安装需求。厂商提供了全面的支持文档和技术资源,包括样品和设计指南,确保客户能够正确使用和集成这些器件。

    常见问题与解决方案


    - 问题1:如何确定正确的封装类型?
    - 解决方案:根据具体应用的安装需求选择合适的封装类型。TO-220AB适合非隔离安装,而TO-263AB和TO-251AA适合表面贴装和通孔安装。

    - 问题2:如何避免过热?
    - 解决方案:确保在设计中合理使用散热片,并且限制最大连续电流不超过器件额定值的75%。
    - 问题3:如何进行焊接?
    - 解决方案:参照手册中的焊接参数进行操作,确保温度和时间符合要求,避免过度加热导致器件损坏。

    总结和推荐


    总体而言,Teccor®品牌的6安培三端双向可控硅系列产品以其高可靠性、易于安装和广泛的适用性,成为各种交流控制应用的理想选择。特别适合于需要高换向性能的应用,如电机控制和灯具调光。如果在设计过程中遵循推荐的设计准则并妥善管理散热,用户可以预期获得长时间的稳定运行。因此,我强烈推荐这款产品给那些需要高性能交流控制解决方案的工程师和设计师。

L4006L6TP参数

参数
断态电压 400V
SCR类型 -
断态最大重复峰值漏电流 20μA
开启状态电压 1.6V
平均通态电流 -
通态非重复峰值电流 -
RMS通态电流 6A
最大栅极峰值反向电压 -
最大栅极触发电流 10mA
最大栅极触发电压 1.3V
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

L4006L6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
