Q4X8E3

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 10mA 灵敏栅型 800mA 1.6V 8.3A,10A 400V 20μA 1.3V TO-92 通孔安装
供应商型号: ZT-Q4X8E3
供应商: 海外现货
标准整包数: 1

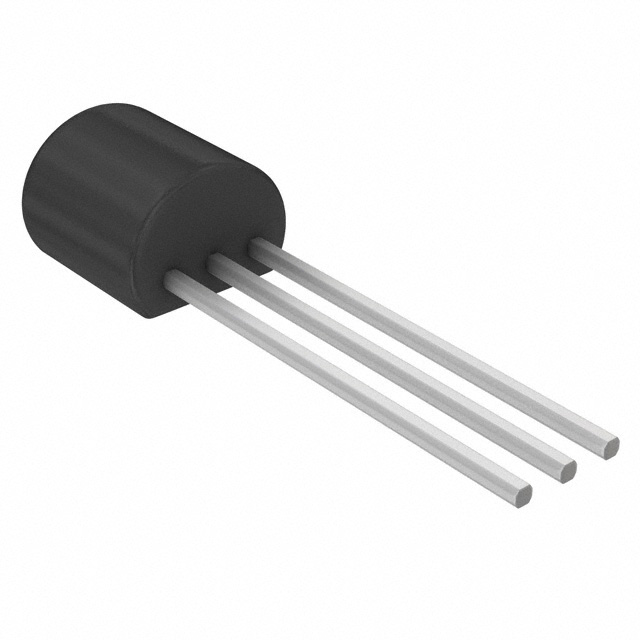

LITTELFUSE 晶闸管/可控硅 Q4X8E3

Q4X8E3概述

    0.8 Amp Sensitive & Standard Triacs 技术手册



    产品简介



    产品类型: SCR(硅控整流器)
    主要功能: 用于交流开关和相位控制应用,如电机速度调节、温度调节、照明控制和静态开关继电器。
    应用领域: 家用电器、工业自动化、加热控制系统等。


    技术参数



    - 电流额定值: 0.8安培
    - 电压范围: 400至600伏
    - 门触发电流: 敏感型:3.4毫安;标准型:10毫安
    - 工作环境温度范围: 敏感型:存储-65至150°C,操作-65至110°C;标准型:存储-40至150°C,操作-40至125°C
    - 最大热阻: 60°C/W(散热片到环境)
    - 其他电气特性: 在额定电流下的最大功耗为0.2瓦特


    产品特点和优势



    - 双向固态开关: 可以用于交流电路的开关和相位控制。
    - 敏感型与标准型: 敏感型可以保证在第I象限和第IV象限的门控制,适用于数字控制电路;标准型则适用于第I象限和第III象限的触发。
    - 可靠性高: 最大瞬态电流高达8.3安培(16.7ms),并且具有出色的浪涌电流能力。
    - 广泛应用: 广泛应用于家用电器和工业设备中,适合于多种复杂的电气环境。


    应用案例和使用建议



    - 典型应用: 家电中的加热控制、水阀和电磁阀。这些设备需要快速准确的控制,以确保系统的稳定性。
    - 使用建议: 设计时应避免连续电流超过额定值的75%,并确保良好的散热。例如,在高温环境下使用时,应选择更高温等级的产品。


    兼容性和支持



    - 兼容性: 这些Triac与各种微处理器和光耦合器/隔离器兼容,非常适合集成到现有系统中。
    - 支持: Littelfuse公司提供全面的技术支持和维护服务,包括产品文档、设计指南和在线技术支持。


    常见问题与解决方案



    - 问题1: 设备在高温环境下运行不稳定。
    解决方法: 确保设备的工作温度不超过规定范围,并采用适当的散热措施。
    - 问题2: 设备无法触发。
    解决方法: 检查门触发电流是否达到要求,确保接线正确且无短路。


    总结和推荐



    该产品是一款性能优异的0.8安培双向固态开关系列,适用于多种交流开关和相位控制应用。其高可靠性、广泛的适用范围以及良好的兼容性使其成为市场上极具竞争力的选择。强烈推荐在需要稳定可靠的电源开关和相位控制的场合使用此产品。

Q4X8E3参数

参数
平均通态电流 -
通态非重复峰值电流 8.3A,10A
SCR类型 灵敏栅型
最大栅极峰值反向电压 -
RMS通态电流 800mA
最大栅极触发电流 10mA
开启状态电压 1.6V
断态电压 400V
断态最大重复峰值漏电流 20μA
最大栅极触发电压 1.3V
通用封装 TO-92
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q4X8E3厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4X8E3数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4X8E3 Q4X8E3数据手册

Q4X8E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
