首页  >  产品百科  >  2N6349AG

2N6349AG

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 12A 1.75V 100A 800V 10μA 2V TO-220AB 通孔安装
供应商型号: 863-2N6349AG
供应商: Mouser
标准整包数: 1

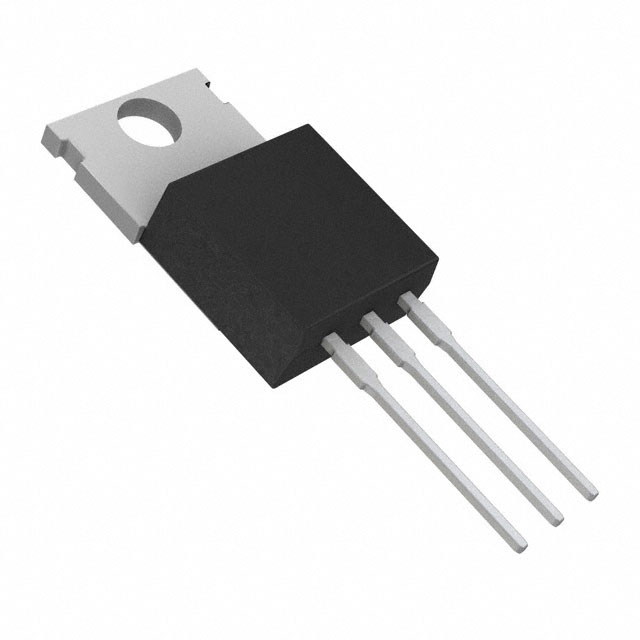

LITTELFUSE 晶闸管/可控硅 2N6349AG

2N6349AG概述

    2N6344A, 2N6348A, 2N6349A 硅控整流器(晶闸管)技术手册

    产品简介


    2N6344A, 2N6348A 和 2N6349A 是表面贴装型硅控整流器(晶闸管),专为全波交流控制应用而设计,广泛应用于调光器、电机控制、加热控制及电源供应等领域。这些器件采用完全扩散和玻璃钝化结构,以确保参数的一致性和稳定性。此外,它们具有低热阻、高散热能力和耐用性等特点。

    技术参数


    - 阻断电压:600V 至 800V
    - 正向和反向重复峰值电压 (VDRM, VRRM):600V/800V
    - 正弦波电流:12A(TC=+80°C),6.0A(TC=+90°C)
    - 非重复峰值浪涌电流 (ITSM):100A
    - 峰值门极功率 (PGM):20W
    - 平均门极功率 (PG(AV)):0.5W
    - 峰值门极电流 (IGM):2.0A
    - 峰值门极电压 (VGM):±10V
    - 工作结温范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +150°C

    产品特点和优势


    - 全扩散和玻璃钝化结构:保证参数一致性和稳定性。
    - 小型化且坚固:采用Thermowatt结构,具备低热阻、高散热和耐用性。
    - 四象限门极触发:适用于正负门极触发,适应多种电路需求。
    - Pb-free 封装:环保无铅封装。

    应用案例和使用建议


    - 应用案例:主要用于全波交流控制应用,如调光器、电机控制、加热控制和电源供应。
    - 使用建议:根据手册提供的曲线图和应用指导,建议在高温环境下工作时注意散热,避免超过最大允许电流,以防止器件损坏。对于特定频率操作(如400Hz),建议联系工厂进行咨询。

    兼容性和支持


    - 兼容性:与标准表面贴装工艺兼容,适用于现有设备。
    - 支持:Littelfuse 提供详细的技术文档和支持服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1:器件在高频应用下出现过热现象。
    - 解决方案:增加散热措施,如使用散热片或改进散热路径,确保器件工作在推荐的工作温度范围内。

    - 问题2:触发电压不稳定。
    - 解决方案:检查外部电路是否符合要求,确认门极触发电流和电压在规定范围内,确保信号源稳定。

    总结和推荐


    总体而言,2N6344A, 2N6348A 和 2N6349A 在全波交流控制应用中表现出色,具备出色的稳定性和可靠性。特别是在需要紧凑、高效和耐用解决方案的应用场合,如调光器和电机控制系统中,是理想的选择。鉴于其良好的电气特性和广泛的适用范围,我们强烈推荐在相关项目中使用此系列产品。

2N6349AG参数

参数
开启状态电压 1.75V
断态电压 800V
平均通态电流 -
最大栅极触发电流 50mA
最大栅极触发电压 2V
最大栅极峰值反向电压 -
SCR类型 -
RMS通态电流 12A
断态最大重复峰值漏电流 10μA
通态非重复峰值电流 100A
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2N6349AG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

2N6349AG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE 2N6349AG 2N6349AG数据手册

2N6349AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.806 ¥ 23.7107
10+ $ 1.9205 ¥ 16.2282
100+ $ 1.2744 ¥ 10.7687
500+ $ 1.0055 ¥ 8.4963
1000+ $ 0.9148 ¥ 7.7297
2000+ $ 0.8558 ¥ 7.2311
库存: 1712
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.71
直接购买
加入购物车
