首页  >  产品百科  >  QJ6016NH6RP

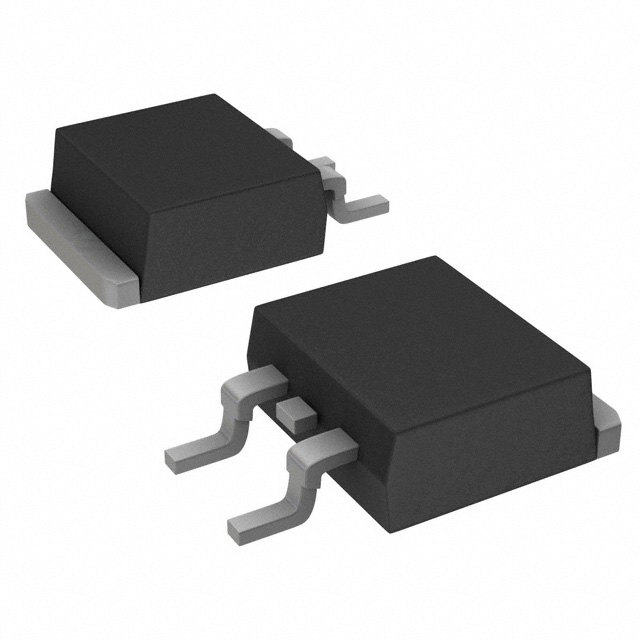

QJ6016NH6RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 16A 1.6V 167A,200A 600V 5μA 1.3V D2PAK,TO-263 贴片安装
供应商型号: 3997209
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6016NH6RP

QJ6016NH6RP概述

    16 Amp 高温替代晶闸管三端双向可控硅

    产品简介


    本系列的16安培高温替代晶闸管,采用TO-220AB、隔离型TO-220及TO-263封装,具有最高150°C的结温(Junction Temperature)和200A的非重复峰值电流(ITSM,60Hz)。适用于交流电源控制的应用场合,如加热控制、电机速度控制、照明控制及静态开关继电器。该器件可在第一、第二及第三象限工作,并提供高转换能力,在需要高性能的应用中表现优异。

    技术参数


    - 电流(IT(RMS)):16A
    - 峰值断态电压(VDRM/VRRM):400V、600V 或 800V
    - 门极触发电流(IGT(Q1)):10mA 至 80mA
    - 非重复峰值电流(ITSM):200A(60Hz半周期)
    - 门极触发电流(IGTM):2.0A
    - 平均门极功耗(PG(AV)):0.5W
    - 存储温度范围(Tstg):-40至150°C
    - 工作结温范围(TJ):-40至150°C
    - 最大断态电压(VDSM/VRSM):脉冲宽度为100μs时,VDRM/VRRM+100V

    产品特点和优势


    - 最高结温达到150°C
    - 电压能力最高可达600V
    - 半周期内非重复峰值电流高达200A(60Hz)
    - 机械和热稳定的TO-220和剪贴安装装配
    - 内部隔离的TO-220和TO-218封装
    - 符合RoHS标准且无卤素

    应用案例和使用建议


    - 加热控制:例如咖啡机、无罐热水器和红外加热器
    - 固态继电器
    - 灯光调光器(包括白炽灯和LED照明)
    - 厨房电器、电动工具、家用/商用电器中的电机速度控制,以及轻工业应用中的压缩机电机控制
    - 针对感性负载应用,需要高切换能力时使用
    - 通常情况下,主终端的最大连续电流不应超过组件额定值的75%

    兼容性和支持


    该产品符合RoHS标准,无卤素,适用于各种工业应用。制造商提供了详细的技术支持,包括焊接参数和物理规格。此外,该产品已获得相关机构批准,适用于严苛的工作环境。

    常见问题与解决方案


    - 问题1:在较高温度下运行时,性能会下降吗?
    - 解决方案:本产品最高可承受150°C的结温,因此在高温环境下仍能保持良好的性能。但建议在设计时留出足够的散热空间以确保稳定运行。

    - 问题2:如何正确安装?
    - 解决方案:正确安装步骤包括使用正确的焊接条件,避免过度加热,确保引脚的正确对齐,以及使用推荐的夹紧力矩(不超过8英寸磅)。

    总结和推荐


    综上所述,这款16安培高温替代晶闸管具有出色的性能和稳定性,适用于多种高压和高温环境下的交流电源控制应用。其高耐压能力和良好的可靠性使其成为许多工业和商业应用的理想选择。强烈推荐给需要高性能交流开关解决方案的工程师和技术人员。

QJ6016NH6RP参数

参数
通态非重复峰值电流 167A,200A
RMS通态电流 16A
断态最大重复峰值漏电流 5μA
平均通态电流 -
SCR类型 -
最大栅极峰值反向电压 -
开启状态电压 1.6V
最大栅极触发电流 80mA
最大栅极触发电压 1.3V
断态电压 600V
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QJ6016NH6RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6016NH6RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6016NH6RP QJ6016NH6RP数据手册

QJ6016NH6RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.0046
10+ ¥ 21.5081
100+ ¥ 21.5081
库存: 485
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24
