Q4025K6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 25A 1.8V 208A,250A 400V 10μA 1.3V TO-218 通孔安装
供应商型号: 576-Q4025K6TP
供应商: Mouser
标准整包数: 1

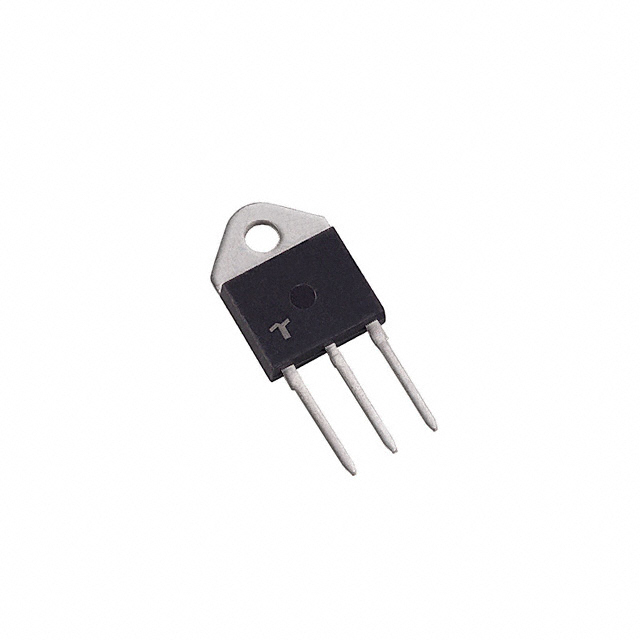

LITTELFUSE 晶闸管/可控硅 Q4025K6TP

Q4025K6TP概述


    产品简介


    产品类型:这款产品是一款双向固态开关系列,属于25安培的标准双向晶闸管(Triac)及高换相交替型双向晶闸管(Alternistor Triac)。
    主要功能:这些组件设计用于交流开关和相位控制应用,例如电机速度控制、温度调节、照明控制及静态开关继电器。
    应用领域:广泛应用于加热、照明、电机速度控制等领域,特别适用于工业电力工具、健身设备、白色家电和商业设备等。

    技术参数


    - 基本规格:
    - 额定电流(IT(RMS)):25安培
    - 最大耐压(VDRM/VRRM):1000伏特
    - 触发电流(IGT):50毫安(标准型号),80毫安(高灵敏度型号)
    - 电气特性:
    - 瞬态峰值电流(ITSM):200安培(60赫兹全周期)
    - 融断时间-电流平方(I2t):260安培2秒(f=60赫兹,tp=8.3ms)
    - 上升率(di/dt):100安培/微秒(TJ =125°C)
    - 最大门极电流(IGTM):4安培(tp=20微秒,TJ=125°C)
    - 平均门极功率耗散(PG(AV)):0.5瓦特(TJ=125°C)
    - 工作环境:
    - 存储温度范围(Tstg):-40°C至125°C
    - 工作结温范围(TJ):-40°C至125°C

    产品特点和优势


    - 环保:符合RoHS标准,不含有害物质。
    - 封装质量:玻璃-钝化结点,提高可靠性和耐用性。
    - 高电压能力:最大耐压可达1000伏特。
    - 抗冲击能力:瞬态峰值电流高达250安培(60赫兹半周期)。

    应用案例和使用建议


    这些双向晶闸管常用于交流开关和相位控制的应用场合,如电机速度控制、灯光控制等。例如,在工业设备中,可以通过控制电机的速度来实现节能和精确控制;在健身器材中,可以调节阻力以适应不同用户的运动需求。
    使用建议:
    - 在安装时要注意避免超过规定的最高存储温度,确保长期运行稳定。
    - 设计电路时,要确保最大连续电流不超过设备额定值的75%,以延长使用寿命。

    兼容性和支持


    - 这些组件支持TO-220L、TO-218K和TO-218J等封装类型,易于安装和集成。
    - 厂商提供全面的技术支持和维护服务,以帮助客户解决问题和优化使用体验。

    常见问题与解决方案


    - 问题1:安装后出现接触不良的情况。
    - 解决方案:检查安装是否到位,确保安装扭矩不超过8英寸-磅(约0.904牛米)。
    - 问题2:工作过程中过热现象。
    - 解决方案:确保良好的散热设计,选择合适的散热片,避免过载运行。

    总结和推荐


    总体来看,这款25安培双向晶闸管(Triac)及高换相交替型双向晶闸管(Alternistor Triac)是高效、可靠的交流开关和相位控制器件。它们具备较高的电气性能和耐受能力,适用于多种工业和消费电子产品中。通过合理的选型和使用建议,这些组件能够为客户提供出色的性能和可靠性。因此,我强烈推荐这款产品用于需要高性能和高可靠性的应用场合。

Q4025K6TP参数

参数
最大栅极触发电压 1.3V
开启状态电压 1.8V
SCR类型 -
最大栅极峰值反向电压 -
断态电压 400V
RMS通态电流 25A
最大栅极触发电流 80mA
通态非重复峰值电流 208A,250A
平均通态电流 -
断态最大重复峰值漏电流 10μA
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4025K6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4025K6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4025K6TP Q4025K6TP数据手册

Q4025K6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3265 ¥ 78.8089
10+ $ 7.986 ¥ 67.4817
25+ $ 5.6916 ¥ 48.094
100+ $ 4.7844 ¥ 40.4282
250+ $ 4.7736 ¥ 40.3369
500+ $ 4.011 ¥ 33.893
库存: 125
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.8
