Q6025LH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 25A 1.8V 208A,250A 600V 10μA 1.3V TO-220AB-L 通孔安装
供应商型号: F7290-ND
供应商: Digi-Key
标准整包数: 1

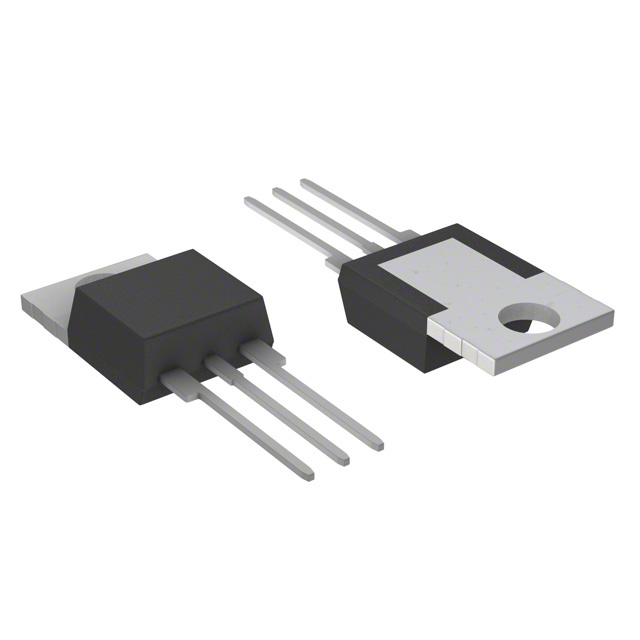

LITTELFUSE 晶闸管/可控硅 Q6025LH5TP

Q6025LH5TP概述

    25 Amp 标准及高换向交替三极管(Triacs)技术手册

    产品简介


    Littelfuse 公司生产的 Qxx25xx 系列标准和高换向交替三极管是一款25安培双向固态开关系列产品,专为交流开关和相位控制应用设计。这些三极管适用于电机速度调节、温度调控、照明控制及静态继电器等领域。标准交替三极管组件仅在第I象限或第III象限响应同相信号,并且只接受第II象限或第III象限的单极负栅极脉冲,在第IV象限则无法运行。

    技术参数


    | 参数名称 | 单位 | Qxx25xx系列 |
    |
    | 最大连续有效电流 (IT(RMS)) | A | 25 |
    | 最高电压 (VDRM/VRRM) | V | 1000 |
    | 最大保持电流 (IH) | mA | 100 |
    | 最大触发门极电流 (IGT) | mA | 50 或 80 |
    | 脉冲峰值非重复浪涌电流 (ITSM) | A | 200 (60Hz, 25°C) |
    | 门极平均功率耗散 (PG(AV)) | W | 0.5 |
    | 储存温度范围 (Tstg) | °C | -40 至 125 |
    | 工作结温范围 (TJ) | °C | -40 至 125 |

    产品特点和优势


    - RoHS 合规:满足环保要求,适用于对环境保护有严格要求的应用。
    - 钝化玻璃封装:提高耐久性并保护结点不受外界影响。
    - 高电压能力:最大可承受1000V电压。
    - 强大的浪涌能力:最大可达250A,适用于需要高瞬时电流的场合。
    - 宽泛的工作温度范围:从-40°C到125°C,适应严苛的工业环境。

    应用案例和使用建议


    - 加热、照明和电机速度控制
    - 工业电动工具、健身器材、白色家电和商用电器
    - 大功率交流固态开关、工业控制系统和各种高感性负载场合
    在设计应用时,确保接线正确无误,以防止信号丢失。合理选择散热方案可以延长产品的使用寿命,尤其是对于可能承受高瞬时电流的应用环境。此外,适当的电压评级是保证长期稳定性的关键因素之一。

    兼容性和支持


    Qxx25xx系列的产品提供多种封装选项,包括TO-220L、TO-218K和TO-218J,便于集成到不同的电路设计中。Littelfuse公司提供全面的技术支持和售后服务,确保客户能够顺利应用此系列三极管。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 触发门极电流不足 | 检查门极电阻值,调整至适当值。 |
    | 瞬时过载导致结温过高 | 提高散热能力,或者降低工作负荷。 |
    | 控制电路不稳定 | 检查电路连接和电源稳定性。 |

    总结和推荐


    Qxx25xx系列三极管以其高可靠性、宽工作温度范围和良好的电磁兼容性,成为应用于加热、照明及电机控制的理想选择。特别是高换向型号(Alternistor),更适用于需要高性能换向的应用场合。Littelfuse的这一系列产品设计精良,适合于各种复杂和挑战性的工业应用。因此,无论是从性能还是成本角度考虑,我们强烈推荐使用Qxx25xx系列三极管。

Q6025LH5TP参数

参数
最大栅极峰值反向电压 -
断态电压 600V
通态非重复峰值电流 208A,250A
断态最大重复峰值漏电流 10μA
最大栅极触发电压 1.3V
RMS通态电流 25A
SCR类型 -
开启状态电压 1.8V
最大栅极触发电流 50mA
平均通态电流 -
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6025LH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6025LH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6025LH5TP Q6025LH5TP数据手册

Q6025LH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5728 ¥ 47.0902
10+ $ 3.5662 ¥ 29.8443
100+ $ 2.5443 ¥ 21.2922
500+ $ 2.1085 ¥ 17.6455
1000+ $ 1.9686 ¥ 16.4748
2000+ $ 1.96 ¥ 16.4029
库存: 765
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.09
