Q8008LH4

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 8A 1.6V 83A,100A 800V 10μA 1.3V TO-220 通孔安装
供应商型号: 576-Q8008LH4
供应商: Mouser
标准整包数: 1

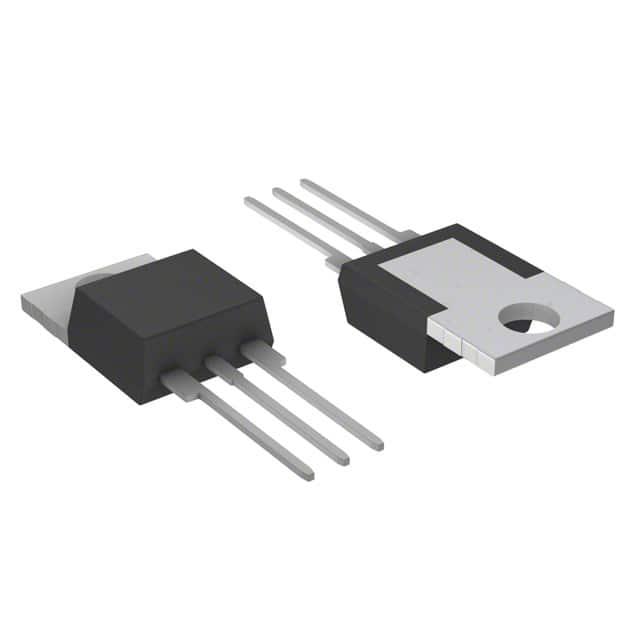

LITTELFUSE 晶闸管/可控硅 Q8008LH4

Q8008LH4概述

    Teccor® 品牌 8 安培敏感型、标准型及高换向率可控硅(三端双向可控硅)技术手册

    1. 产品简介


    Teccor® 品牌的8安培敏感型、标准型及高换向率可控硅(Triacs) 系列产品是一系列设计用于交流开关和相位控制应用的双向固态开关。这些器件广泛应用于电机速度和温度调节控制、照明控制以及静态继电器等领域。敏感型设备适用于需要数字控制电路的场合,而标准型设备则适用于一般交流线路触发的应用。高换向率可控硅(即Alternistor)主要用于需要极高dv/dt能力的应用。

    2. 技术参数


    | 参数 | 描述 | 值 | 单位 |
    ||
    | ITRMS (RMS电流) | 最大连续负载电流 | 8 | A |
    | VDRM/VRRM (耐压) | 最大断态电压 | 400 到 1000 | V |
    | IGT (触发电流) | 触发电流 | 5 至 50 | mA |
    | I2t (峰值电流耐量) | 熔断值,fusing时间:8.3ms | 26.5 | A2s |
    | di/dt (电流上升速率)| 在特定条件下最大电流上升速率 | 70 | A/μs |
    | GTM (门极触发电流) | 门极触发电流,<10μs脉冲 | 1.6 (10mA) | A |

    3. 产品特点和优势


    - 环保合规:所有产品符合RoHS标准。
    - 耐用性:玻璃封装的PN结提供了更好的耐用性。
    - 高耐压能力:最高可承受1000V的电压。
    - 高浪涌能力:可承受高达100A的浪涌电流。
    - UL认证:电气隔离的“L”封装被认证为2500Vrms。
    - 无磨损接触:固态切换消除了传统机械开关可能产生的电弧或接触反弹,从而减少电压瞬变。
    - 限制RFI产生:根据激活点的不同,可以限制无线电频率干扰。
    - 小功率消耗:每次半周期仅需一个小的门极激活脉冲。

    4. 应用案例和使用建议


    典型应用场景:
    - 加热控制:例如用于加热系统的开关控制。
    - 照明控制:例如用于光控调光器。
    - 电动工具:例如用于家庭电器的电源工具。
    - 电机控制:例如用于速度调节的电动机控制系统。
    使用建议:
    - 设计时应确保最大连续电流不超过器件额定值的75%。
    - 正确选择工作电压以适应最坏的情况。
    - 过热、过压和浪涌电流是导致半导体失效的主要因素,应严格控制。
    - 在安装过程中要正确放置,焊接和形成引脚以避免损坏组件。

    5. 兼容性和支持


    兼容性:
    - 本系列产品提供多种封装选项,包括TO-220AB、TO-251AA等,方便集成到不同的电路板设计中。
    厂商支持:
    - 厂商提供了详细的资料和样本,方便客户进行参考和测试。

    6. 常见问题与解决方案


    问题1:如何确定最佳的工作电压?
    解决方案:选择具有足够裕度的电压等级以适应最坏的情况,同时避免过高导致过早损坏。
    问题2:如何避免器件过热?
    解决方案:确保良好的散热设计,可以通过使用散热片来帮助散热。此外,在设计中注意控制最大连续电流,不要超过器件额定值的75%。
    问题3:如何防止电弧和接触反弹?
    解决方案:采用固态开关而非传统机械开关,可有效避免这些问题。

    7. 总结和推荐


    综合评估:
    - Teccor®品牌的8安培敏感型、标准型及高换向率可控硅具有高可靠性、高性能和易于集成的优势。
    - 它们在各种应用场景中表现优异,特别是在电机控制和温度调节方面。
    推荐:
    - 推荐给需要高性能、高可靠性的工业和消费电子产品制造商。无论是电机控制还是家庭电器,Teccor®可控硅都是理想的选择。

Q8008LH4参数

参数
最大栅极触发电压 1.3V
通态非重复峰值电流 83A,100A
SCR类型 -
最大栅极峰值反向电压 -
断态电压 800V
最大栅极触发电流 35mA
断态最大重复峰值漏电流 10μA
开启状态电压 1.6V
RMS通态电流 8A
平均通态电流 -
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

Q8008LH4厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8008LH4数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8008LH4 Q8008LH4数据手册

Q8008LH4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.5435 ¥ 13.0426
2000+ $ 1.4595 ¥ 12.3328
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
