QJ8040KH7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.6V 500A 800V 20μA 1.3V TO-218AC 通孔安装
供应商型号: QJ8040KH7TP-ND
供应商: Digi-Key
标准整包数: 1

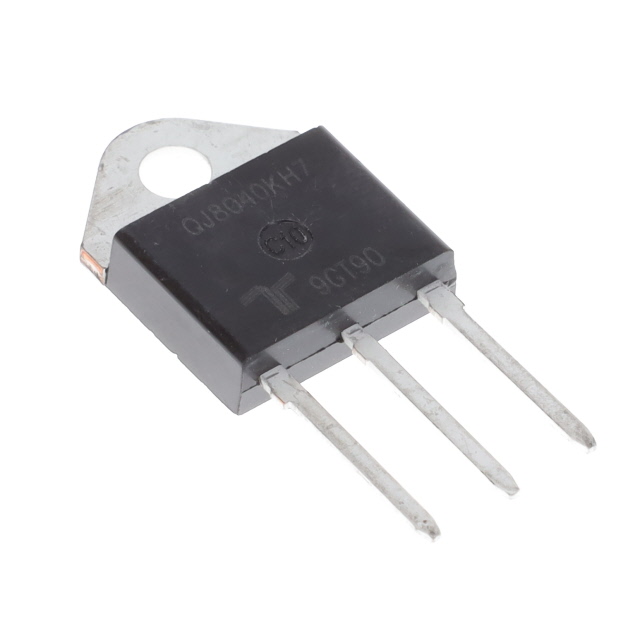

LITTELFUSE 晶闸管/可控硅 QJ8040KH7TP

QJ8040KH7TP概述


    产品简介


    QJxx40xx系列双向固态开关是一款设计用于交流切换和相位控制应用的电子元器件。它主要用于电机速度控制、温度调节、照明控制以及静态切换继电器等领域。该系列产品为双向固态开关,主要特点是高电流承载能力和高耐温性能,适用于需要高可靠性及高效能的应用场合。

    技术参数


    - 额定电流(IT(RMS)): 40A
    - 额定电压(VDRM/VRRTM): 400V到800V
    - 门极触发电流(IGT): 35mA至100mA
    - 储存温度范围(Tstg): -40°C 至 150°C
    - 工作结温范围(TJ): -40°C 至 150°C
    - 峰值非重复浪涌电流(ITSM): 500A(60Hz时)
    - 电压容限能力: 最高800V
    - 冲击电流容限: 最高500A
    - 电气隔离: 2500Vrms

    产品特点和优势


    - 高工作温度: 高达150°C,适合高温环境。
    - 宽电压范围: 支持从400V到800V的工作电压。
    - 电击穿能力: 高dv/dt特性使得其在瞬态过压环境中具有出色表现。
    - 高可靠性: UL认证确保其安全性和可靠性。
    - RoHS合规: 绿色环保,符合RoHS标准。

    应用案例和使用建议


    典型应用:这些器件常用于交流固态开关、工业电动工具、健身器材以及家用电器等。
    使用建议:设计时应考虑最大连续电流不超过组件额定值的75%,并保证良好的散热措施。由于这些器件对温度敏感,建议进行充分的热设计以延长使用寿命。

    兼容性和支持


    兼容性: 这些器件与多种电路拓扑结构兼容,适用于广泛的应用环境。厂商提供详细的技术支持和维护服务。

    常见问题与解决方案


    问题1: 门极触发电流不足,导致无法正常工作。
    - 解决方案: 检查门极电路,确保提供的门极触发电流符合要求,或者尝试更换更敏感的型号。
    问题2: 在高温环境下性能下降。
    - 解决方案: 使用散热器或增强热管理系统,确保器件工作在规定的温度范围内。

    总结和推荐


    QJxx40xx系列双向固态开关凭借其出色的耐高温性能、宽泛的工作电压范围以及高可靠性,在众多应用领域表现出色。其宽泛的适用性和强大的支持服务使其成为市场上极具竞争力的产品。强烈推荐使用这款器件,特别是在需要高效、可靠交流切换的应用场合。

QJ8040KH7TP参数

参数
RMS通态电流 40A
平均通态电流 -
最大栅极峰值反向电压 -
开启状态电压 1.6V
通态非重复峰值电流 500A
最大栅极触发电压 1.3V
最大栅极触发电流 100mA
断态电压 800V
SCR类型 -
断态最大重复峰值漏电流 20μA
通用封装 TO-218AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ8040KH7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ8040KH7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ8040KH7TP QJ8040KH7TP数据手册

QJ8040KH7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9836 ¥ 92.8114
10+ $ 8.0914 ¥ 68.372
库存: 242
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.81
直接购买
加入购物车
