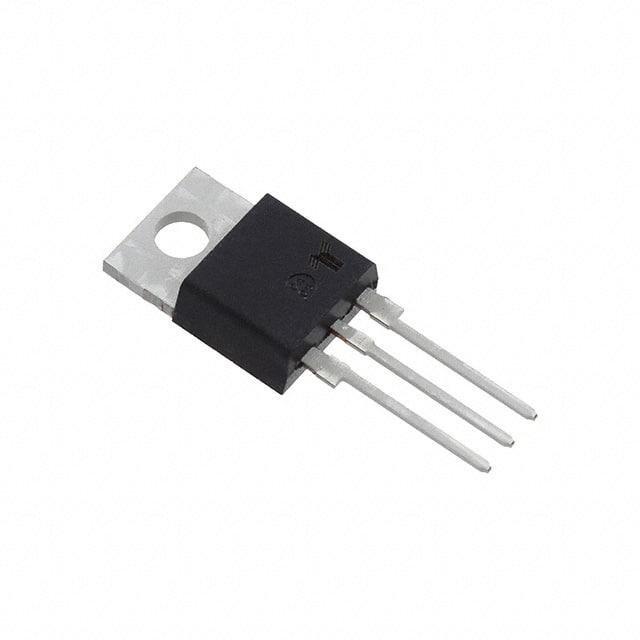

QJ4016LH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 16A 1.6V 167A,200A 400V 5μA 1.3V ITO-220AB 通孔安装
供应商型号: 3997166
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ4016LH4TP

QJ4016LH4TP概述

    16 Amp High Temperature Alternistor Triacs QJxx16xHx Series 技术手册

    1. 产品简介


    QJxx16xHx 系列是来自 Littelfuse 的高温度耐受型晶闸管(Alternistor TRIAC),提供16 安培的额定电流,适用于高达150°C的工作环境。这些器件采用TO-220AB 非隔离封装、TO-220 隔离封装及TO-263 表面贴装封装三种形式。此系列适用于多种交流电源控制应用,例如加热器控制、电机速度控制、照明控制以及固态继电器的静态切换。

    2. 技术参数


    | 参数 | 描述 |

    | IT(RMS) | 16 安培(全正弦波) |
    | VDRM/VRRM | 400 V, 600 V 或 800 V |
    | IGT(Q1) | 10 至 80 毫安 |
    | TJ | 最大结温为 150°C,工作范围为 -40°C 至 150°C |
    | ITSM | 半周期内非重复性浪涌峰值电流达 200 安培(60 Hz) |
    | Rθ(J-C) | 结到外壳热阻:QJxx16RHy 和 QJxx16NHy 为 0.90°C/W,QJxx16LHy 为 1.8°C/W |
    | Rθ(J-A) | 结到环境热阻:QJxx16RHy 和 QJxx16NHy 为 45°C/W,QJxx16LHy 为 50°C/W |

    3. 产品特点和优势


    - 高工作温度:高达 150°C 的结温耐受能力,使得该产品在高温环境下依然稳定可靠。
    - 高电压耐受:可达 600 V 的电压等级,适合在高压环境中使用。
    - 强抗冲击能力:能够承受高达 200 安培(60 Hz 半周期)的冲击电流。
    - 机械与热稳定性:提供稳固的 TO-220 封装及表面贴装选项,增强产品的机械与热管理能力。
    - 环保认证:符合 RoHS 标准,无卤素,更加环保。

    4. 应用案例和使用建议


    典型应用包括:
    - 加热器控制,如咖啡机、无罐式热水器和红外加热器。
    - 交流固态继电器。
    - 照明调光器,包括白炽灯和 LED 照明。
    - 厨房电器、电动工具、家用电器(如冰箱)及轻工业应用中的电机速度控制。
    使用建议:
    - 确保散热良好,合理设计电路以避免过载。
    - 在高功率负载条件下使用时,注意并避免浪涌电流的影响。

    5. 兼容性和支持


    - 封装兼容性:TO-220AB、TO-220 隔离和 TO-263。
    - 标准认证:符合 MIL-STD、JEDEC 和其他相关行业标准。
    - 供应商支持:Littelfuse 提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热问题 | 优化散热设计,确保良好的热管理。 |
    | 电流浪涌问题 | 设计合理的保护电路,如增加熔断器或限流电阻。 |
    | 不正确的安装方法 | 严格按照制造商的安装指南操作,确保接线正确。 |

    7. 总结和推荐


    总体而言,QJxx16xHx 系列具有出色的工作性能、较高的环境适应性以及良好的市场竞争力。适用于广泛的交流电源控制应用。如果您的项目需要可靠的高电流处理能力和在极端环境下的稳定性,这款产品无疑是一个明智的选择。我们强烈推荐这款产品用于相关的应用场合。

QJ4016LH4TP参数

参数
断态最大重复峰值漏电流 5μA
平均通态电流 -
最大栅极触发电压 1.3V
最大栅极触发电流 35mA
通态非重复峰值电流 167A,200A
SCR类型 -
最大栅极峰值反向电压 -
断态电压 400V
RMS通态电流 16A
开启状态电压 1.6V
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ4016LH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4016LH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4016LH4TP QJ4016LH4TP数据手册

QJ4016LH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
