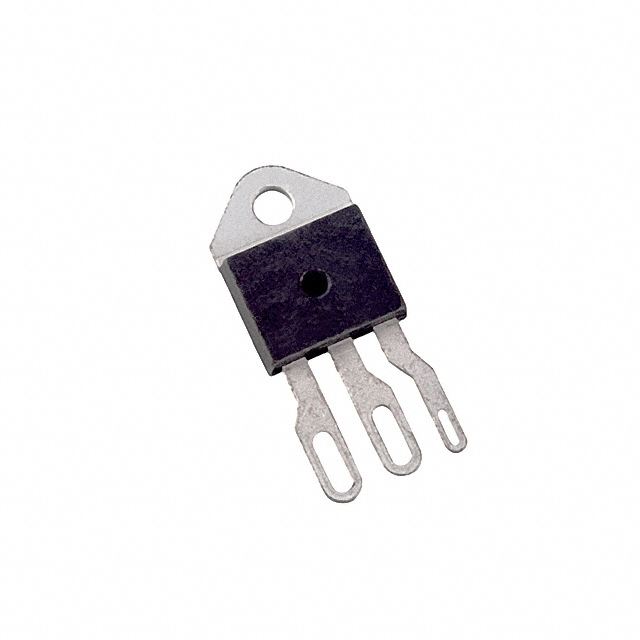

Q4040J7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.8V 335A,400A 400V 20μA 2V TO-218X 通孔安装
供应商型号: CGC-Q4040J7TP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q4040J7TP

Q4040J7TP概述

    Littelfuse Qxx40xx 系列 Thyristors 技术手册

    产品简介


    Qxx40xx 系列是由 Littelfuse 生产的一款双向固态开关系列,专为交流切换和相位控制应用设计。这些器件主要用于电机速度控制、温度调节、照明控制及静态开关继电器等领域。本系列产品包含高换向能力的交替管(Alternistor)和标准双向晶闸管(Triac),可适用于不同的应用场景需求。

    技术参数


    绝对最大额定值
    - 标准双向晶闸管(四象限)
    - 有效电流(IT(RMS)):40 A
    - 峰值非重复浪涌电流(ITSM):60 Hz 下 400 A
    - 高温下的存储温度范围:-40 至 150°C
    - 工作结温范围:-40 至 125°C
    - 交替管(三象限)
    - 峰值门极电流(IGTM):4 A
    - 平均门极功耗(PGA(V)):0.5 W
    - 高温下的存储温度范围:-40 至 150°C
    - 工作结温范围:-40 至 125°C
    静态特性
    - 通态电压(VTM):1.8 V
    - 交流电压下的阻断电压(IDRM/IROM):400 至 1000 V
    电气特性
    - 标准双向晶闸管:35 至 100 mA
    - 交替管:50 至 100 mA

    产品特点和优势


    - 符合 RoHS 标准,环保无铅
    - 玻璃钝化接点,提高可靠性
    - 耐电压能力高达 1000 V
    - 浪涌能力高达 400 A
    - 内部隔离封装,便于散热,隔离电压高

    应用案例和使用建议


    典型应用
    - 加热、照明和电机速度控制
    - 工业电动工具、健身器材、白色家电和商业电器
    使用建议
    - 设计时应确保主端子的最大连续电流不超过组件额定值的 75%
    - 适当选择工作电压以应对最坏情况
    - 正确安装和焊接可以避免组件损坏

    兼容性和支持


    - K 和 J 封装通过 UL 认证,适用于 2500 Vrms 的隔离要求
    - 厂商提供详细的技术支持文档和安装指南

    常见问题与解决方案


    问题 1:如何正确焊接?
    - 解决方案:遵循正确的回流条件,控制预热温度、升温速率和冷却时间
    问题 2:如何防止过热?
    - 解决方案:确保适当的散热和使用正确的电压等级
    问题 3:如何识别正确型号?
    - 解决方案:根据电压等级、门极灵敏度和适用象限选择合适的型号

    总结和推荐


    Littelfuse 的 Qxx40xx 系列 thyristors 是一款高性能的双向固态开关,具备出色的可靠性和多种应用兼容性。无论是加热控制还是电机驱动,这些组件都能胜任各种复杂的工业和消费电子产品的需求。强烈推荐这一系列的产品,尤其是在需要高耐压和浪涌能力的应用场合。

Q4040J7TP参数

参数
最大栅极峰值反向电压 -
SCR类型 -
开启状态电压 1.8V
断态最大重复峰值漏电流 20μA
最大栅极触发电压 2V
平均通态电流 -
RMS通态电流 40A
断态电压 400V
通态非重复峰值电流 335A,400A
最大栅极触发电流 100mA
16mm(Max)
4.78mm(Max)
12.62mm(Max)
通用封装 TO-218X
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
